机械零件设计公差与配合内容整理

树图思维导图提供《机械零件设计公差与配合》在线思维导图免费制作，点击“编辑”按钮，可对《机械零件设计公差与配合》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：7b246fed00966a976f21d5ce93b904ff

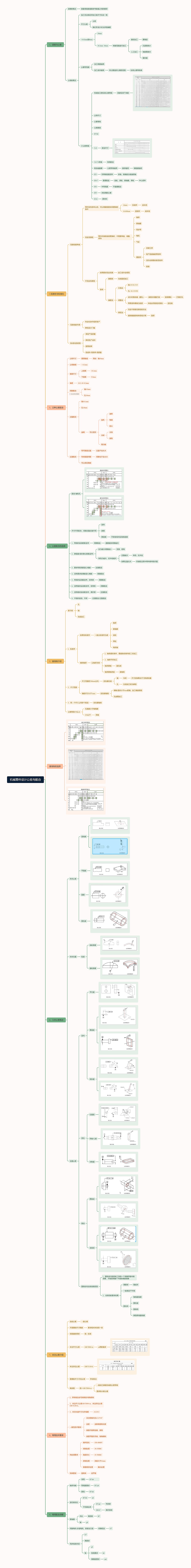

思维导图大纲

1、误差与公差

误差的概念

测量得到数值跟参考数值之间的差异

公差的概念

加工无法保证所加工的尺寸完全一致

尺寸公差

公差

我们在设计时允许的偏差

+0.02mm到0mm

10mm

10.2mm 10mm

根据范围进行加工

数控加工

更稳定

人工加工

孔容易做小

轴容易做大

留余量

公差有范围

加工精度越高

加工成本越高

所以要选好公差的范围

标准公差等级表

IT公差等级

机械加工的标准公差等级

国家标准下来的

公称尺寸

公差等级

公差数值

H7/h6

5-l3

配合尺寸

5/6/7/8等级

常用配合

配合越重要

公差等级越高

数字越低

粗糙度越低

IT5

非常精密的部件

主轴、高精度分度盘的轴

IT6/7

重要配合

齿轮、涡轮、联轴器、带轮

中心部件

IT8

中等精度

不重要配合

IT9

未标明的公差

IT16

原材料

2.互换性与标准化

互换性的种类

零件发生损坏以后，可以用最短的时间更新的备件

16mm

标准件

成本低

16.668mm

定制件

成本高

完全互换性

零件在装配或者更换时，不需要筛选、调整、修饰

轴承

联轴器

同步带

电机

气缸

易损件

关键工序

和产品接触的零部件

没办法做强化的活动件

胶垫

不完全互换性

如果要求完全互换

加工成本会很高

垫块

装配前

完成最后加工

装配法

分选法

轴:10/10.1/9.9

孔: 10.1/9.9/I0

调整法

设计时留余量（腰孔)

装配时调整打表

锁紧螺丝

打销钉孔

两零部件摩擦力锁紧

冲击会导致相对滑动

定位销

修配法

完全不具备互换性的方法

超高精度的特殊领域才用

刮研

互换性的作用

专业化协作组织生产

降低设计门槛

标i准化的优势

保证产品质量

降低生产成本

提高效率

低成本-高效率-高质量

3、三种公差配合

公称尺寸

理想数值

例如：轴10mm

公差数值

+-0.2mm

极限尺寸

上极限

10.2mm

下极限

9.8mm

偏差

10.2-10=0.2mm

间隙配合

轴9.9mm

孔10mm

过盈配合

轴10.1mm

孔10mm

金属

可以变形

加热

油煮

电磁

喷火

冷却

冷冻

液氮

用力敲

过渡配合

有可能是过盈

过盈不会太大

有肯能是间隙

间隙也不会太大

可以保证精度

4、公差配合的选择

配合:轴和孔

尺寸不同配合，间隙过盈过渡不同

发热

磨损

静连接

不发生相对运动的连接

1、有相对运动的配合件

间隙配合

速度越快间隙越大

2、静连接(相对静止的配合件)

压力越大间隙越小

支撑、结构

传动力越大、抗冲击越大

过盈越大

传动、抗冲击

如果过盈太大

在装配过程中零件损坏的问题

3、要求有较高的定心精度

过渡配合

4、没有要求较高的定心精度

间隙配合

5、有相对运动配合件、经常拆

间隙配合

6、没有相对运动配合件、经常拆

间隙配合

7、没有相对运动配合件、偶尔拆

过渡配合

8、不相对运动、不拆

过渡配合/过盈配合

5、基准制介绍

基于谁

孔

轴

完成加工

I、标准件

如果有标准件

一般以标准件为准

轴承

联轴器

齿轮

带轮

电机轴

轴和轴承

以轴承为准

I、轴承是标准件，要避免标准件的二次加工

2、轴承不好加工

轴承跟轴

基孔制

轴承跟轴承座

基轴制

2、尺寸范围

尺寸范围在500mm以内

优先基孔制

轴

车床

尺寸控制取决于刀的进给量

孔

孔的加工较为麻烦

轴的尺寸小于1mm

优先基轴制

细轴:直径小于Imm的轴，加工难度很高

孔容易加工

3、同—个尺寸上有多个配合

优先基轴制

公差等级IT8以上

孔精度小于轴精度

lT8以下

同级

基准制的选择

6、几何公差概述

形状公差

直线度

平面度

圆度

圆柱度

形状位置

轮廓

线轮廓度

面轮廓度

位置公差

定向

平行度

垂直度

倾斜度

定位

位置度

同轴/心度

对称度

跳动

圆跳动

全跳动

圆跳动与全跳动的区别

l、圆跳动只能反映工件的一个测量界面内的误差，不能反映整个平面的精度偏差

2、全跳动的要求较高

高要求

高成本

一般情况下不用

圆柱体

轴线直线度

圆柱度

圆跳动

表面素线直线度

7、未注公差介绍

自由公差

—般公差

不重要的尺寸精度

要求相对来说低一些

低精度的同时

统—标准

未注尺寸公差

GB/TI804-m

m用的最多

未注形位公差

GB/T1184-k

重要的尺寸/行位公差

手动标注

剩余的

统一GB/TI804-m

—般加工都能完成的公差等级

要求较小的公差

8、常用技术要求

I、所有棱边去毛刺锐变/锐角倒钝

2、未注尺寸公差GB/TI804-m、未注形位公差GB/TLI84-k、

3、未注长度尺寸允许偏差

±0.2/0.5

—般性技术要求

未注倒角均为C2/2*45°

去皮

去除表面氧伙皮

表面不能有划痕、擦伤

表面平整无毛刺、锐角倒钝

热处理要求

制件氢化

450-480HV

调制处理

30-35HRC

高频淬火

45-50HRC

渗碳处理

深度大于0.lmm

表面喷砂处理

抛丸处理

特殊要求

旋转体

动平衡

9、常用配合讲解

轴承与轴

常用

H7/h6

有精度要求

H7/js6

更高

H7/k6

定位销与孔

H7/k6

不怕掉出来

H7/g6

可拆卸

H8/h7

偶尔拆卸

联轴器

内孔

高扭矩

轴

伺服电机/步进电机、安装法兰座

间隙配合

同步轮的内径

高要求

轴

较高要求

高精度要求
