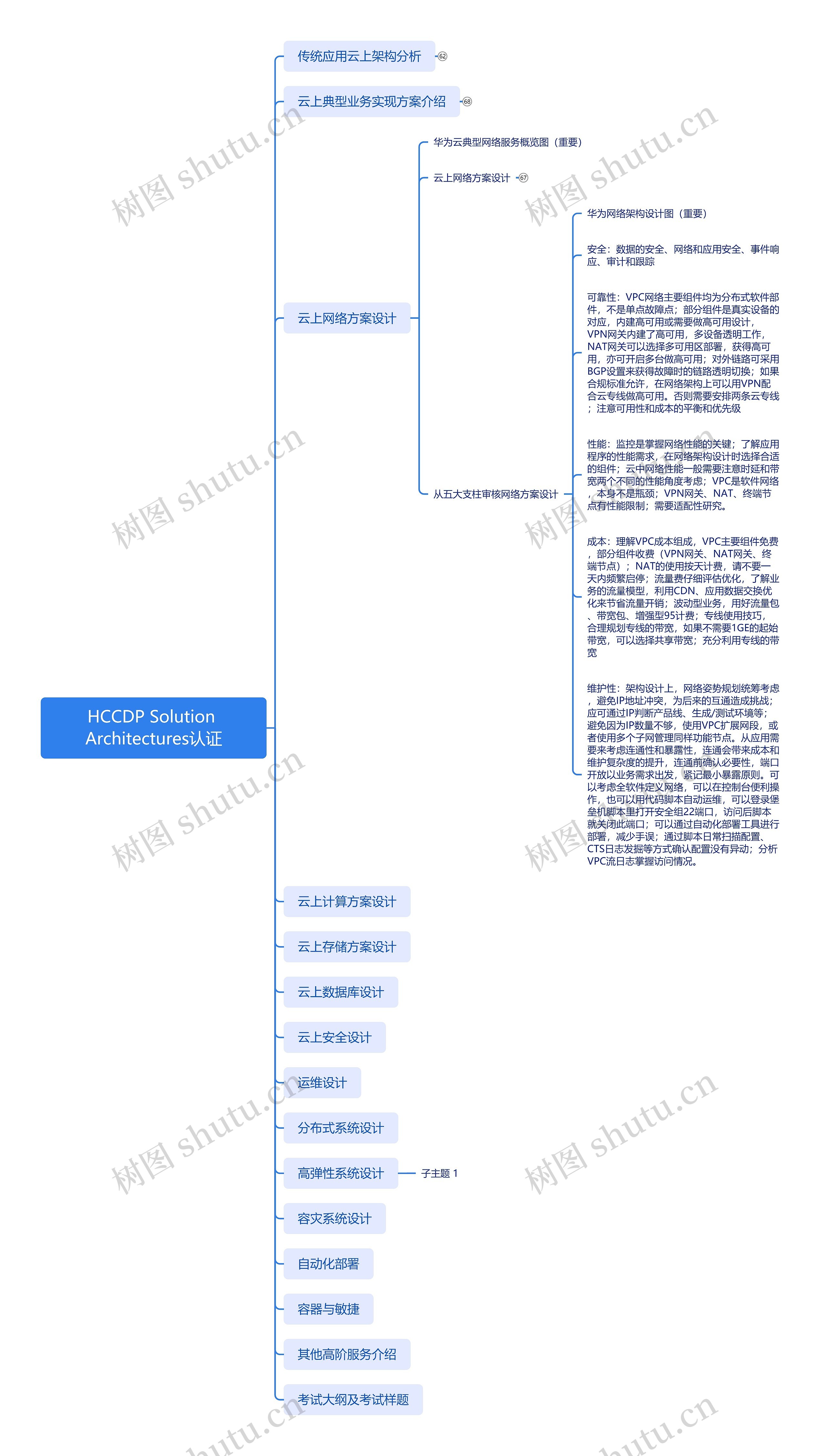

思维导图大纲

传统应用云上架构分析

1、云的基本概念和历史发展

虚拟化->云化->云原生化

2、云计算的部署模式

公有云、私有云、混合云

3、云计算的服务模式

传统IT->IaaS->PaaS->SaaS

4、云计算的价值

减少固定资产投入、资源规模庞大、快速资源获取、无需做容量猜测、引入新法人运维方式、在不同地理位置经营、业务敏捷化

5、华为云全球布局

CloudOcean云核心枢纽50ms->CloudSea云区域枢纽10ms->CloudLake云边缘枢纽5ms

区域（region）、可用区（AZ）

区域选择要点

合规要求是刚需

客户体验放前面

功能不是哪都有

算算价格能节省

可用区选择要点

提高可用性

很容易帮助构建双活、多活的应用

可用区之间是等价的

6、企业上云的核心驱动力

技术驱动

帮助企业实现敏捷业务开发、处理大规模数据、构建高韧性系统

业务驱动

云厂商具备大量PaaS、SaaS服务和完整解决方案

政策驱动

云计算属于重点产业，企业上云受到各国政府扶持和推动

7、企业上云架构设计诉求

性能、成本、安全性、可靠性、可维护性

五大支柱：体系安全、架构可靠、性能适用、成本合理、运维高效

安全

业务连续不中断、运维全程可管控、数据保密不扩散

根据系统的合规标准设定安全目标、成体系地规划系统的整体安全、在所有层次实现安全性、风险评估并准备应对预案

高可用

可用度A=MTBF/(MTBF+MTTR)

可用性=可靠性+可维护性

可靠性设计原则

业务应用层的高可用、系统架构设计高可用、云服务高可用

根据业务需要设定可靠性指标、为了失败做设计才能保持不败、避免单点故障、在架构中实现松耦合、预测故障的形式并准备应对预案

8、云上系统性能指标

计算资源（时延）、网络资源（吞吐量）、存储资源（IOPS）、数据库资源（并发能力）

根据业务需要确立性能指标、了解各种先进技术并合理选择、寻找数据特点和热度，设计缓存、为系统实现弹性

9、成本优化设计原则

持续成本优化、使用云托管服务、供需匹配、支出意识、使用高成本效益的资源、多层次优化成本

10、运维高效设计原则

做好监控对系统了如指掌、利用自动化减少人工风险、更新或是替换跳出旧思想束缚、减少底层维护聚焦应用层维护

11、什么时候需要架构原则？

设计架构

验收架构

12、Vmall电商典型案例

目标业务架构图

业务架构解析

前端应用展现、前台、中台、后台、开放系统、消息通信

业务主流程

注册登录->浏览下单->支付->物流服务->分享->用户经营

具体业务场景

节日促销&新品首发

大流量&高并发、安全可靠、用户体验

抢购秒杀业务需求

X亿级用户短时间登录、短时间海量订单、X百万级别的并发、短时间高并发支付、DDOS攻击、黄牛软件抢票

压力隔离、区域隔离、跨区业务解耦、业务解耦、分布式、线性扩展、DB设计、性能提升、防攻击、流控、风控、活动支撑

电商应用架构图

云上典型业务实现方案介绍

应用是指具备明确的业务特征，独立完整，由一个或多个关联紧密的功能组成的逻辑集合，通过可重用的API对外提供能力。业务能力以服务的形式对外呈现价值的一种方式。业务服务是企业或组织以明确的接口对外提供商品或服务，业务组织有组织显性化地治理。

应用是能够独立完成客户一个业务流的最小软件集合，只有一个vendo和owner，没有任何具体的运行环境属性。

应用实例是应用的一个独立的运行环境，有具体的运行环境属性，包括：账号密码，访问地址，运行环境的配置等。应用与应用实例的1：N的关系。应用上云的最小单位是一个应用实例。

经典三层架构：WEB层、Service层、DAO层

四层架构：WEB层、Service层、Manager层、DAO层

MVC架构

云上业务实现的基础架构图（重要）：ECS、VPC、安全组、子网、网络ACL、EIP、RDS、OBS、CTS、CES、IAM

VPC

VPC之间隔离性大于连通性，VPC内连通性大于隔离性，VPC可用于Region内各服务的网络通信

安全组为同一VPC制定访问策略，网络ACL控制子网的访问控制流量

VPC的优势：互联互通：多种方式连接公网，依靠对等连接，使用私有IP在两个VPC间进行通信、安全可靠：100%逻辑隔离，多重安全防护、灵活配置：自定义虚拟私有网络，支持跨可用区部署弹性云服务器、高速访问：全动态BGP协议接入多个运营商，寻路协议实时自动故障切换

ECS

CPU、内存、磁盘、操作系统、网卡、镜像、网络组成

可以提供网络服务、镜像服务、云硬盘、云备份

弹性伸缩：自动调整计算资源，灵活调整云服务器配置，灵活的计费模式；稳定可靠：丰富的磁盘种类，高数据可靠性，支持云服务器和云硬盘的备份和恢复；安全保障：多种安全服务，多维度防护，安全评估，智能化进程管理，漏洞扫描；软硬结合：搭载专业的硬件设备，随时获取虚拟化资源

华为云存储

云硬盘(EVS):是一种基于分布式架构的，可弹性扩展的虚拟块存储服务

对象存储服务:(OBS)是存储文档、图片、影音视频等非结构化数据的云存储服务

弹性文件服务:(SFS)为用户的弹性云服务提供一个完全托管的共享文件存储，包含SFS和SFSTurbo服务

专属分布式存储(DSS):基于分布式块存储构建，为用户提供独享的物理存储资源

云备份(CBR):可为云服务器、云硬盘创建备份，确保用户的数据安全

存储容灾服务(SDRS):是基于数据同步复制提供RPO=0的跨AZ容灾服务

云硬盘EVS

可以为云服务器提供高可靠、高性能、规格丰富并且可弹性扩展的块存储服务，可满足不同场景的业务需求。

云硬盘架构图（重要）

对象存储服务OBS

提供海量、安全、高可靠、低成本的数据存储能力，可供用户存储任意类型和大小的数据。适合企业备份/归档、视频点播、视频监控等多种数据存储场景。

桶是对象的容器，对象是OBS中数据存储的基本单位，Key：键值，即对象的名称；Metadata:元数据，即对象的描述信息；Data：数据，即文件的数据内容

稳定可靠、安全可信、超高性能、多协议、跨区复制

弹性文件服务SFS

提供按需扩展的高性能文件存储，可为云上多个ECS、容器、BMS提供访问

易用、稳定、安全、高效

EVS、OBS、SFS的区别和适用场景（重要）

数据库GaussDB

面向政企和泛互联网客户，满足高可靠、高性能；开源面向中小企业，极致性价比

关系型数据库

GaussDB for openGauss、GaussDB for MySQL、RDS for MySQL、RDS for PostgresSQL

非关系型数据库

GaussDB for Mongo、GaussDB for Cassandra、GaussDB for Redis、GaussDB for Influx、DDS

数据库工具服务

数据复制服务DRS、数据库和应用迁移UGO、分布式数据库中间件DDM

统一身份认证IAM

账户与IAM可以类比为父子；账号资源归属和计费主体，对资源具有所有权限；账号可以随时修改或撤销IAM用户使用权限

用户组策略

不同区域法人IAM-A和IAM-B创建委托后可以资源访问：A创建委托B，B创建组加入IAM-B，B切换到账号A，再切换A区，这是可以访问A区的资源

从五大支柱看架构演变

体系安全、架构可靠、性能适用、成本合理、运维高效

阶段一（单机部署）ECS：应用和数据库存在资源争用；单机性能不足以支撑业务

阶段二（应用与数据分离）ECS+RDS：随着访问量增大，单个应用服务器无法应对；存在单点故障

阶段三（应用服务器集群）虚拟VIP KeepAlived，绑定主备虚机：无法做到多服务器负载均衡，只能以主备方式工作，单机性能有限

阶段三（应用服务器集群）负载均衡ECS+RDS+ELB：需要额外处理session数据；不能解决数据库高负载

阶段四（数据库读写分离）ECS+RDS（主从）+ELB：需要应用自身实现针对多个从数据源选择问题

阶段五（通过缓存减轻数据库读压力）ECS+RDS（主从）+ELB（弹性负载均衡）+DCS（分布式缓存）：对于针对关键字的模糊查询效率不高

阶段六（通过搜索引擎提高数据库读效率）ECS+RDS（主从）+ELB（弹性负载均衡）+DCS（分布式缓存）+ES（Elastic search）:对于数据库写操作压力无能为力

阶段七（数据库分库分表-垂直拆分）ECS+RDS（主从）+ELB（弹性负载均衡）+DCS（分布式缓存）+ES（Elastic search）+DDM（分布式数据库中间件）：需要维护多个数据库的状态一致性和数据同步；需要考虑原来跨业务的事务以及跨数据库的join

阶段七（数据库分库分表-水平拆分）ECS+RDS（主从）+ELB（弹性负载均衡）+DCS（分布式缓存）+ES（Elastic search）+DDM（分布式数据库中间件）：访问用户信息的应用系统需要解决SQL路由的问题，因为现在用户信息在两个数据库，需要了解数据在哪里；主键的处理也变得不同，例如，原来自增字段，现在就不能简单地继续使用；如果需要分页查询，那就更加麻烦

阶段七（数据库分库分表总体架构）ECS+RDS（主从）+ELB（弹性负载均衡）+DCS（分布式缓存）+ES（Elastic search）+DDM（分布式数据库中间件）：所有用户访问中心站点，对于距离较远或者跨网络传输的用户，高时延造成的用户体验差

阶段八（就近访问，动静分离）CDN内容分发网络：静态文件的缓存更新以及前后端的更新成本比较大

阶段九（多层次负载均衡，提高大规模访问并发能力）ELB：所有用户访问中心站点，造成中心站点压力大，并且无法做到基于地域的容灾

阶段十（多站点负载均衡，提高容灾能力）ELB+CSDR/CSHA+RDS主备+第三方智能DNS+GSLB+应用级灾备方案：随着数据的丰富程度和业务的发展，检索、分析等，单单依靠关系型数据库无法解决如此丰富的需求

阶段十一（引入NoSQL数据库）MRS大数据+DWS融合数仓+DDS文档数据库：引入更多组件解决了丰富的需求，业务维度能够极大扩充，随之而来的是一个应用中包含了太多的业务代码，业务的升级迭代变得困难

阶段十二（应用拆分）分布式配置中心Zookeeper:不同应用之间存在共用的模块，由应用单独管理会导致相同代码存在多份，导致公共功能升级时全部应用代码都要跟着升级

阶段十二（面向服务的架构SOA）ESB总线:如何进行不同服务间的远程调用

阶段十三（通过消息中间件实现异步解耦）HttpAPI、TCP SDK、Kafka SDK三种数据访问接口：拆分的子系统随着业务的复杂耦合仍然面临难以开发和维护的问题

阶段十四（微服务化）FusionStage

阶段十四（容器化部署）CCE云容器引擎+CCI云容器实例

阶段十四（服务网格）ServiceCombo基于SDK的微服务治理框架/ASM基于isito的服务网格

阶段十四（微服务化）华为FusionStage分布式事务中间件DTM

云上网络方案设计

华为云典型网络服务概览图（重要）

云上网络方案设计

单region单VPC网络设计：VPC、子网

VPC：虚拟私有云

软件定义的网络；可以自由配置VPC内的IP地址段、子网、路由、防火墙等功能；可以利用弹性IP获得和互联网的连通性；在华为云上提供隔离的、内联的虚拟网络环境

需要使用多少个VPC？

使用单个VPC

应用单一、业务量小、团队规模小、低延迟、高性能计算、希望简化管理

连通性大于隔离性

使用多个VPC

具备多种不同的业务，期望网络隔离、单一的团队或组织

隔离性大于连通性

适合单一的团队和组织具备多种不同业务，分生产区、测试区

做不到：账户内业务资源隔离、账户内权限独立划分

适合多个IAM项目或企业项目：托管服务提供提供商（MSP）；中大型团队或组织期望资源分组和隔离管理；更精确的基于项目的成本计算

做不到：希望实现业务、工作负载完全严格隔离、大型组织，管理标准和复杂度要求更高

适合多个账号：大型团队或组织，具备多个不同业务且有独立的IT团队；希望严格实现业务、权限、成本结算独立

VPC区域如何创建？

VPC区域性：靠近用户的区域创建

VPC区域：开发域、测试域、准生产域、生产域

VPC区域选择、VPC隔离性、VPC配额、资源划分

如何进行网络规划？

VPC的IP地址段选择：IP地址数量考虑，要为业务预留足够的IP地址，防止业务扩展给网络带来冲击，与其他VPC、本地数据中心连接时，要避免IP地址冲突

子网是VPC内的IP地址段；IP范围使用无类别域建路由（CIDR）；推荐网段（10.0.0.0/8~24;172.16.0.0/12~24;192.168.0.0/16~24）起于172.16.0.0止于172.16.255.255

因素：预期的主机数量、未来扩展需求、IP地址利用率、子网划分和可用区需求

子网规划设计：VPC CIDR 192.168.0.0/22共计1024个IP地址，可以分配4个子网，保留5个地址：192.168.0.0网络标识符、192.168.0.1网关地址192.168.0.253系统接口，对外通信192.168.0.254DHCP服务地址192.168.0.255广播地址

子网使用基本原则：根据业务需求考虑较大子网，而不是众多小子网，且避免子网IP地址不足；子网的IP地址必须属于VPC且全部覆盖VPC的所有IP地址；不同子网之间IP地址块不能重叠；子网提供的IP地址可跨可用区使用

子网规划设计原则：子网和业务逻辑一一对应；单子网只布置一种功能节点；所有相同的功能节点，只部署到一个子网中；子网只是应用逻辑概念，没有传统物理设备限制

子网规划设计：任何子网必须有且仅有一个关联的路由表；路由表由一系列路由规则组成，指明子网的出流量走向；每个VPC具备一个默认路由，和未指定路由表的子网关联，每个路由表管控的是跨VPC的网络流量，每个路由表的默认路由规则，不能修改和删除；可以创建多个自定义路由表注意自定义路由表的配额限制；一个路由表可以被多个子网共用

云上region与本地IDC网络方案设计：云专线、VPN

VPN虚拟专用网络，提供端到端的私有访问通道；云专线DC是搭建在用户本地数据中心与云上虚拟私有云之间的高合规、高速度、低延迟、稳定可靠的专属连接通道

VPN用于在数据中心和VPC之间实现内网连接：线上线下打通；跨区域VPC互联；云专线用于数据中心和VPC之间实现内网连接，一般以光纤实现专线连接，不通过互联网。适用对网络传输质量和安全合规等级要求高的场景

VPN网关、远端网关、VPN连接；物理专线、虚拟网关、虚拟接口

VPN网关仅可关联一个VPC

VPN适合单、多站点混合云部署、跨区域VPC互联；云专线适合云服务器与本地数据中心互联、多站点部署与跨区域互联

云专线DC的价值：合规要求、更优的流量成本、性能稳定

单region多VPC互联方案设计：VPC Peering、ER、VPCEndpoint

VPC Peering对等连接：需要在两端VPC内添加对等连接路由信息；配置简单，1对1单独配置，免费使用；通过云内部网络通信，不走公网

私有地址通信；需要对端同意；对等连接路由可以添加多条路由信息；两个VPC间不能同时建立多个对等连接；可以跨账号、跨项目，不支持跨区域；两端建立对等连接的网段没有重叠；对等连接双方可以访问云服务器、数据库、负载均衡等资源

ER企业路由器：支持虚拟私有云VPC、云专线DC、虚拟专用网络VPN、云连接CC等多种接入方式，支持路由学习、动态选路以及链路切换

ER企业路由器应用可以打造云上、云下、跨云的复杂网络；多个VPC灵活互通和隔离，共享专线；多条专线链路动态选路和切换；多账户互通

ER企业路由器：高性能、高可用、管理简单、多链路联动

VPC Endpoint终端节点（VPCEP）：VPC终端节点由“终端节点服务”和“终端节点”两种资源组成，两种资源分别由服务提供方和服务使用方创建

VPCEP适用于大多数情况下，不需要连接网络，暴露所有网络内元素，仅仅需要暴露服务入口；跨VPC连接，暴露服务访问；通过内网访问部分华为云云服务；帮助混合云中心通过内网访问部分华为云服务

VPCEP关键技术&规格：节点服务、节点组成；性能优化；即创即用；合规性高

跨region网络互连方案设计：CC

云连接（Cloud Connect）为用户提供一种快速构建跨区域VPC之间高速、优质、稳定的网络能力

云连接适用于跨区域多VPC私网互通；多数据中心与多区域VPC互通

云连接的关键技术&规格：全网互联、简单灵活、性能优异、全球合规、多账户支持

云连接特点：每个云连接实例在每个区域支持默认支持加载6个网络实例；每个云连接实例支持加载的区域数默认为6个；一个VPC仅可以加载到一个云连接实例中；VPC网络加载CIDR是用来定义VPC网络IP地址范围，在创建VPC网络时，需要指定一个CIDR块作为该网络的IP地址范围。CIDR是一种用于分配和管理IP地址的标准方法，每个网络实例最多加载50个CIDR。

云上业务访问Internet网络方案设计：EIP、NAT、DNS

弹性EIP（Elastic IP）,互联网IPv4地址：通过配置与服务器绑定或解绑，同时和公网出口带宽关联

丰富的公网出口支付模式：按需、按带宽、按流量、包年包月、叠加流量包、带宽包

EIP的功能：弹性绑定外网IP、配置带宽限速、单独购买单独持有、指定EIP和系统自动分配、指定申请时长

弹性EIP所有互联网的连接都需要EIP，适用于绑定云服务器、绑定ELB实例、绑定NAT网关

NAT网关（NAT Gateway）：能够为虚拟私有云内的云节点提供网络地址转换服务，使多个云节点可以共享弹性公网IP访问Internet或使云主机提供互联网服务

希望被互联网访问可以选择绑定EIP，访问互联网不推荐绑定EIP；希望能访问互联网，但又不直接暴露，选择NAT网关

公网NAT网关（SNAT）：如果服务器需要访问互联网，使用公网NAT网关-SNAT；在子网的路由配置外出流量指向SNAT网关；安全、访问互联网的同时，不会暴露服务器；托管服务，由华为云进行维护高可用、吞吐量大。

NAT网关也提供外部向内访问功能-DNAT；不推荐：支持IP映射、支持端口映射、可与SNAT共用同一EIP（避免与选用全端口模式的DNAT共用）

NAT网关适用于禁止虚拟机直接绑定EIP，使用NAT网关作为一层安全隔离机制

EIP适用于云服务器被外网访问、多台云服务器访问外网

弹性网卡：每台服务器的网络入口；可以在同一个VPC内的ECS之间转移，不必和ECS处于同一子网；每台ECS实例的主弹性网卡无法与实例解绑；弹性网卡：私网IP、弹性公网IP、安全组配置、MAC地址。扩展弹性网卡：安全隔离、故障转移、授权（lincense转移）

虚拟IP（VIP）：通过配置与服务器绑定或解绑；IP地址的值限定，不可跨子网

虚拟IP适用于故障主备切换，VIP切换：虚拟IP绑定在ECS（主）网卡上；当ECS（主）发生故障，ECS（主）与ECS（备）通信异常，虚拟IP地址会与ECS（主）解绑，重新与ECS（备）绑定，此时ECS(备)升为主，实现故障主备转换，VIP切换

DNS云解析服务（Domain Name Service）提供高可用，高扩展的权威DNS服务和DNS管理服务，把人们常用的域名或应用资源转换成用于计算机连接的IP地址，从而将最终用户路由到相应的应用资源上

DNS特点：高性能、安全防护、内网解析、反向解析

DNS适用于云服务器主机名管理、云服务器、云服务器访问云上资源、灾备、就近服务

公网域名解析过程（重要）

内网域名解析

从五大支柱审核网络方案设计

华为网络架构设计图（重要）

安全：数据的安全、网络和应用安全、事件响应、审计和跟踪

可靠性：VPC网络主要组件均为分布式软件部件，不是单点故障点；部分组件是真实设备的对应，内建高可用或需要做高可用设计，VPN网关内建了高可用，多设备透明工作，NAT网关可以选择多可用区部署，获得高可用，亦可开启多台做高可用；对外链路可采用BGP设置来获得故障时的链路透明切换；如果合规标准允许，在网络架构上可以用VPN配合云专线做高可用。否则需要安排两条云专线；注意可用性和成本的平衡和优先级

性能：监控是掌握网络性能的关键；了解应用程序的性能需求，在网络架构设计时选择合适的组件；云中网络性能一般需要注意时延和带宽两个不同的性能角度考虑；VPC是软件网络，本身不是瓶颈；VPN网关、NAT、终端节点有性能限制；需要适配性研究。

成本：理解VPC成本组成，VPC主要组件免费，部分组件收费（VPN网关、NAT网关、终端节点）；NAT的使用按天计费，请不要一天内频繁启停；流量费仔细评估优化，了解业务的流量模型，利用CDN、应用数据交换优化来节省流量开销；波动型业务，用好流量包、带宽包、增强型95计费；专线使用技巧，合理规划专线的带宽，如果不需要1GE的起始带宽，可以选择共享带宽；充分利用专线的带宽

维护性：架构设计上，网络姿势规划统筹考虑，避免IP地址冲突，为后来的互通造成挑战；应可通过IP判断产品线、生成/测试环境等；避免因为IP数量不够，使用VPC扩展网段，或者使用多个子网管理同样功能节点。从应用需要来考虑连通性和暴露性，连通会带来成本和维护复杂度的提升，连通前确认必要性，端口开放以业务需求出发，紧记最小暴露原则。可以考虑全软件定义网络，可以在控制台便利操作，也可以用代码脚本自动运维，可以登录堡垒机脚本里打开安全组22端口，访问后脚本就关闭此端口；可以通过自动化部署工具进行部署，减少手误；通过脚本日常扫描配置、CTS日志发掘等方式确认配置没有异动；分析VPC流日志掌握访问情况。

云上计算方案设计

云上存储方案设计

云上数据库设计

云上安全设计

运维设计

分布式系统设计
