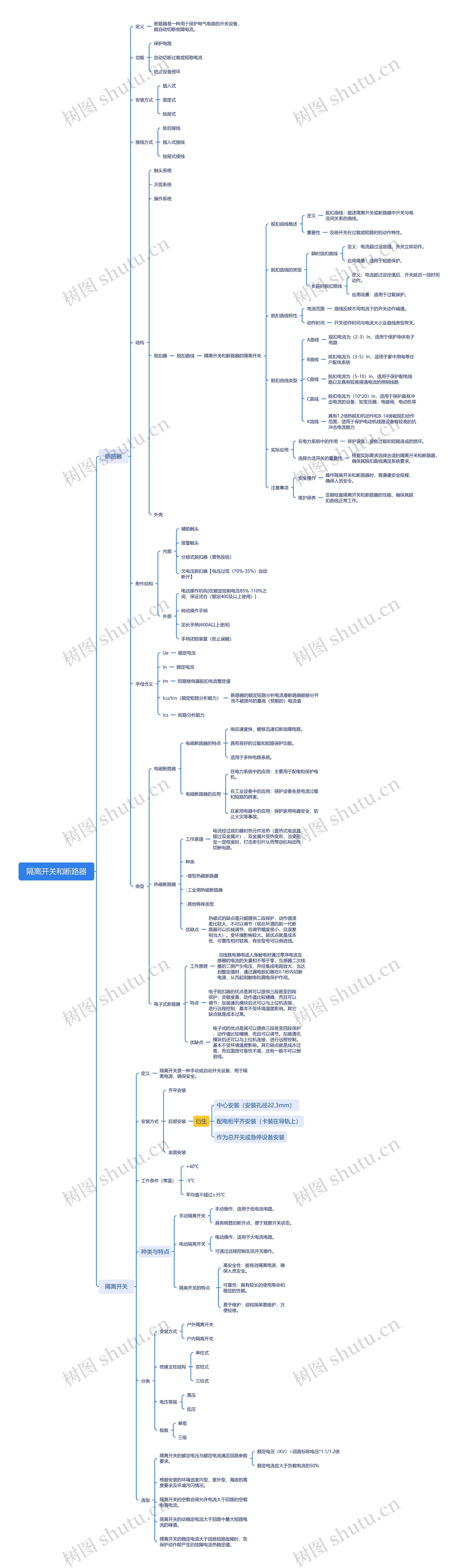

思维导图大纲

断路器

定义

断路器是一种用于保护电气电路的开关设备，能自动切断故障电流。

功能

保护电路

自动切断过载或短路电流

防止设备损坏

安装方式

插入式

固定式

抽屉式

接线方式

板后接线

插入式接线

抽屉式接线

结构

触头系统

灭弧系统

操作系统

脱扣器

脱扣曲线

隔离开关和断路器的隔离开关

脱扣曲线概述

定义

脱扣曲线：描述隔离开关或断路器中开关与电流间关系的曲线。

重要性

反映开关在过载或短路时的动作特性。

脱扣曲线的类型

瞬时脱扣曲线

定义：电流超过设定值，开关立即动作。

应用场景：适用于短路保护。

长延时脱扣曲线

定义：电流超过设定值后，开关延迟一段时间动作。

应用场景：适用于过载保护。

脱扣曲线特性

电流范围

曲线反映不同电流下的开关动作阈值。

动作时间

开关动作时间与电流大小及曲线类型有关。

脱扣曲线类型

A曲线

脱扣电流为（2-3）In，适用于保护导体电子电路

B曲线

脱扣电流为（3-5）In，适用于家中用电等住户配电系统

C曲线

脱扣电流为（5-10）In，适用于保护配电线路以及具有较高接通电流的照明线路

C曲线

脱扣电流为（10*20）In，适用于保护具有冲击电流的设备，如变压器、电磁阀、电动机等

K曲线

具有1.2倍热脱扣机动作和8-14倍磁脱扣动作范围，适用于保护电动机线路设备有较高的抗冲击电流能力

实际应用

在电力系统中的作用

保护设备，避免过载和短路造成的损坏。

选择合适开关的重要性

根据实际需求选择合适的隔离开关和断路器，确保其脱扣曲线满足系统要求。

注意事项

安全操作

操作隔离开关和断路器时，需遵循安全规程，确保人员安全。

维护保养

定期检查隔离开关和断路器的性能，确保其脱扣曲线正常工作。

外壳

附件结构

内部

辅助触头

报警触头

分励式脱扣器（黄色按钮）

欠电压脱扣器【电压过低（70%-35%）自动断开】

外部

电动操作机构[在额定控制电压85%-110%之间，保证闭合（额定400及以上使用）]

转动操作手柄

加长手柄(600A以上使用)

手柄闭锁装置（防止误触）

字母含义

额定电压

额定电流

短路继电器脱扣电流整定值

Icu/Icn（额定短路分析能力）

断路器的额定短路分析电流是断路器能够分开而不被损坏的最高（预期的）电流值

Ics

短路分析能力

类型

电磁断路器

电磁断路器的特点

响应速度快，能够迅速切断故障电路。

具有良好的过载和短路保护功能。

适用于多种电路系统。

电磁断路器的应用

在电力系统中的应用：主要用于配电和保护电机。

在工业设备中的应用：保护设备免受电流过载和短路的损害。

在家用电器中的应用：保护家用电器安全，防止火灾等事故。

热磁断路器

工作原理

电流经过脱扣器时热元件发热（直热式电流直接过双金属片），双金属片受热变形，当变形至一定程度时，打击牵引杆从而带动机构动作切断电路。

种类

-微型热磁断路器

-工业用热磁断路器

-其他特殊类型

优缺点

热磁式的缺点是只能提供二段保护，动作值误差比较大，不可以调节（现在所谓的新一代断路器可以机械调节，但调节幅度很小，且误差相当大）。受环境影响较大。其优点就是成本低，可靠性相对较高，有些型号可以倒进线。

电子式断路器

工作原理

当线路有漏电或人身触电时通过零序电流互感器的电流的矢量和不等于零，互感器二次线圈的二侧产生电压，并经集成电路放大，当达到整定值时，通过漏电脱扣器在0.1秒内切断电源，从而起到触电和漏电保护作用。

特点

电子脱扣器的优点是其可以提供三段甚至四段保护；灵敏度高，动作值比较精确，而且可以调节；加装通讯模块后还可以与上位机连接，进行远程控制；基本不受环境温度影响。其它缺点就是成本过高。

优缺点

电子式的优点是其可以提供三段甚至四段保护，动作值比较精确，而且可以调节。加装通讯模块后还可以与上位机连接，进行远程控制。基本不受环境温度影响。其它缺点就是成本过高，而且国货可靠性不高，还有一般不可以倒进线。

隔离开关

定义

隔离开关是一种手动或自动开关设备，用于隔离电源，确保安全。

安装方式

齐平安装

后部安装

衍生

中心安装（安装孔径22.3mm）

配电柜平齐安装（卡装在导轨上）

作为总开关或急停设备安装

表面安装

工作条件（常温）

+40℃

-5℃

平均值不超过±35℃

种类与特点

手动隔离开关

手动操作，适用于低电流电路。

具有明显的断开点，便于观察开关状态。

电动隔离开关

电动操作，适用于大电流电路。

可通过远程控制实现开关操作。

隔离开关的特点

高安全性：能有效隔离电源，确保人员安全。

可靠性：具有较长的使用寿命和稳定的性能。

易于维护：结构简单易维护，方便检修。

分类

安装方式

户外隔离开关

户内隔离开关

绝缘支柱结构

单柱式

双柱式

三柱式

电压等级

高压

低压

极数

单级

三级

选型

隔离开关的额定电压与额定电流满足回路参数要求。

额定电压（KV）=回路标称电压*1.1/1.2倍

额定电流应大于负载电流的50%

根据安装的环境选室内型、室外型、海拔的高度要求及环境污闪情况。

隔离开关的空载合闸允许电流大于回路的空载电容电流。

隔离开关的动稳定电流大于回路中最大短路电流的峰值。

隔离开关的稳定电流大于回路短路故障时，在保护动作前产生的故障电流热稳定值。
