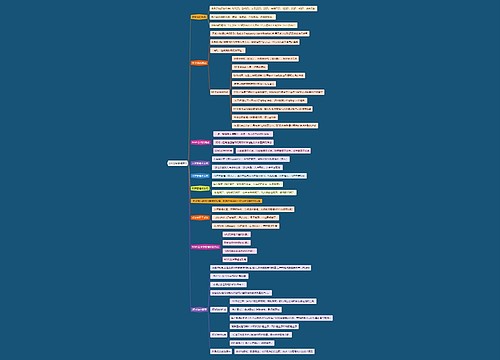

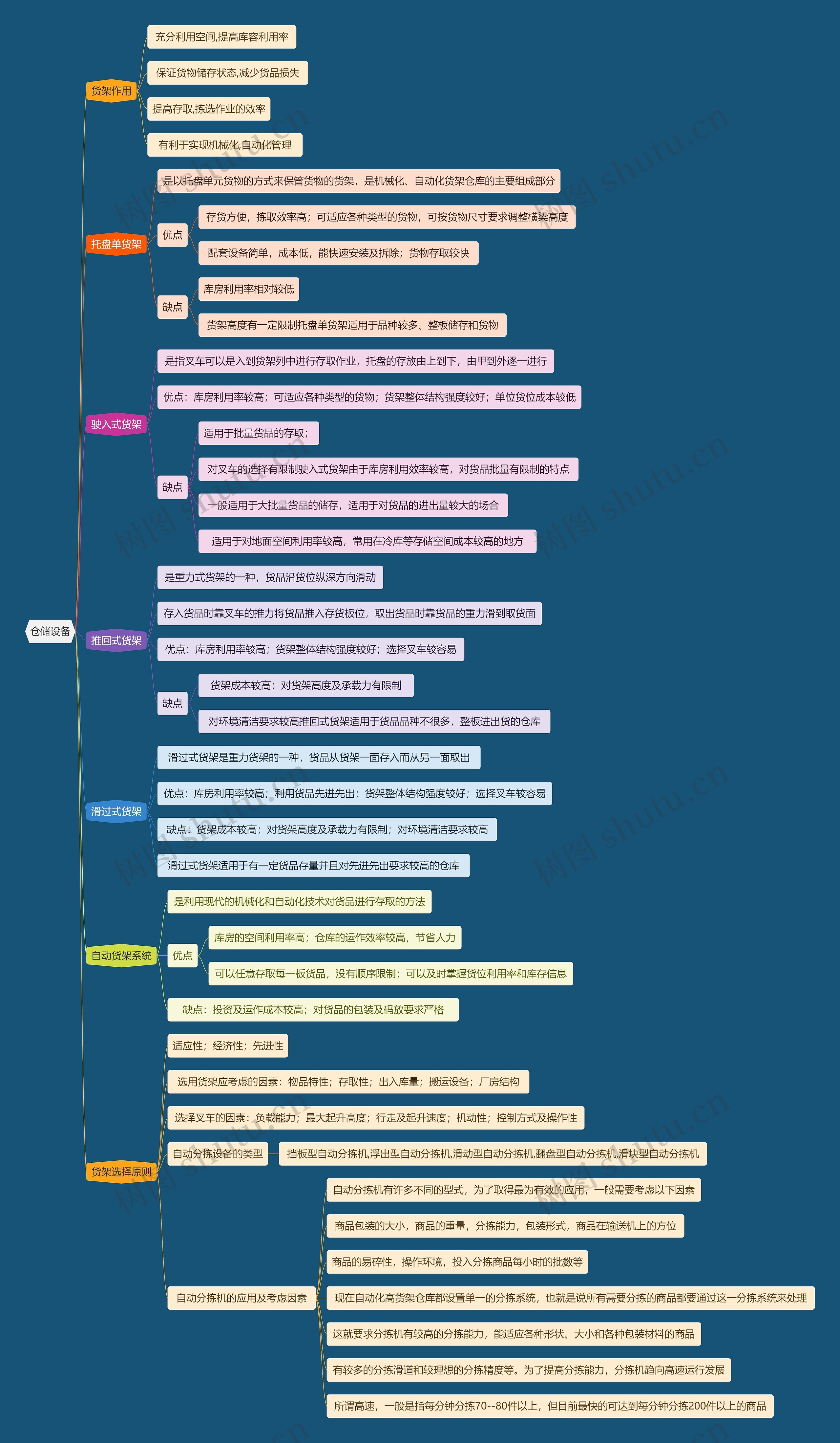

仓储设备思维导图

树图思维导图提供《仓储设备》在线思维导图免费制作，点击“编辑”按钮，可对《仓储设备》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：acb5970b5b2ae43b76c8662f319c8818

思维导图大纲

货架作用

充分利用空间,提高库容利用率

保证货物储存状态,减少货品损失

提高存取,拣选作业的效率

有利于实现机械化,自动化管理

托盘单货架

是以托盘单元货物的方式来保管货物的货架，是机械化、自动化货架仓库的主要组成部分

优点

存货方便，拣取效率高；可适应各种类型的货物，可按货物尺寸要求调整横梁高度

配套设备简单，成本低，能快速安装及拆除；货物存取较快

缺点

库房利用率相对较低

货架高度有一定限制托盘单货架适用于品种较多、整板储存和货物

驶入式货架

是指叉车可以是入到货架列中进行存取作业，托盘的存放由上到下，由里到外逐一进行

优点：库房利用率较高；可适应各种类型的货物；货架整体结构强度较好；单位货位成本较低

缺点

适用于批量货品的存取；

对叉车的选择有限制驶入式货架由于库房利用效率较高，对货品批量有限制的特点

一般适用于大批量货品的储存，适用于对货品的进出量较大的场合

适用于对地面空间利用率较高，常用在冷库等存储空间成本较高的地方

推回式货架

是重力式货架的一种，货品沿货位纵深方向滑动

存入货品时靠叉车的推力将货品推入存货板位，取出货品时靠货品的重力滑到取货面

优点：库房利用率较高；货架整体结构强度较好；选择叉车较容易

缺点

货架成本较高；对货架高度及承载力有限制

对环境清洁要求较高推回式货架适用于货品品种不很多，整板进出货的仓库

滑过式货架

滑过式货架是重力货架的一种，货品从货架一面存入而从另一面取出

优点：库房利用率较高；利用货品先进先出；货架整体结构强度较好；选择叉车较容易

缺点：货架成本较高；对货架高度及承载力有限制；对环境清洁要求较高

滑过式货架适用于有一定货品存量并且对先进先出要求较高的仓库

自动货架系统

是利用现代的机械化和自动化技术对货品进行存取的方法

优点

库房的空间利用率高；仓库的运作效率较高，节省人力

可以任意存取每一板货品，没有顺序限制；可以及时掌握货位利用率和库存信息

缺点：投资及运作成本较高；对货品的包装及码放要求严格

货架选择原则

适应性；经济性；先进性

选用货架应考虑的因素：物品特性；存取性；出入库量；搬运设备；厂房结构

选择叉车的因素：负载能力；最大起升高度；行走及起升速度；机动性；控制方式及操作性

自动分拣设备的类型

挡板型自动分拣机,浮出型自动分拣机,滑动型自动分拣机,翻盘型自动分拣机,滑块型自动分拣机

自动分拣机的应用及考虑因素

自动分拣机有许多不同的型式，为了取得最为有效的应用，一般需要考虑以下因素

商品包装的大小，商品的重量，分拣能力，包装形式，商品在输送机上的方位

商品的易碎性，操作环境，投入分拣商品每小时的批数等

现在自动化高货架仓库都设置单一的分拣系统，也就是说所有需要分拣的商品都要通过这一分拣系统来处理

这就要求分拣机有较高的分拣能力，能适应各种形状、大小和各种包装材料的商品

有较多的分拣滑道和较理想的分拣精度等。为了提高分拣能力，分拣机趋向高速运行发展

所谓高速，一般是指每分钟分拣70--80件以上，但目前最快的可达到每分钟分拣200件以上的商品
