第八章：内河航运思维导图

U954082103

2025-08-31

浏览量: 0

船闸分类

船闸介绍

建筑物种类

升船机分类，船闸布置方式，船闸分类相关内容讲解

树图思维导图提供《第八章：内河航运》在线思维导图免费制作，点击“编辑”按钮，可对《第八章：内河航运》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：8127dc71787efd8b73c02e4b08f4671d

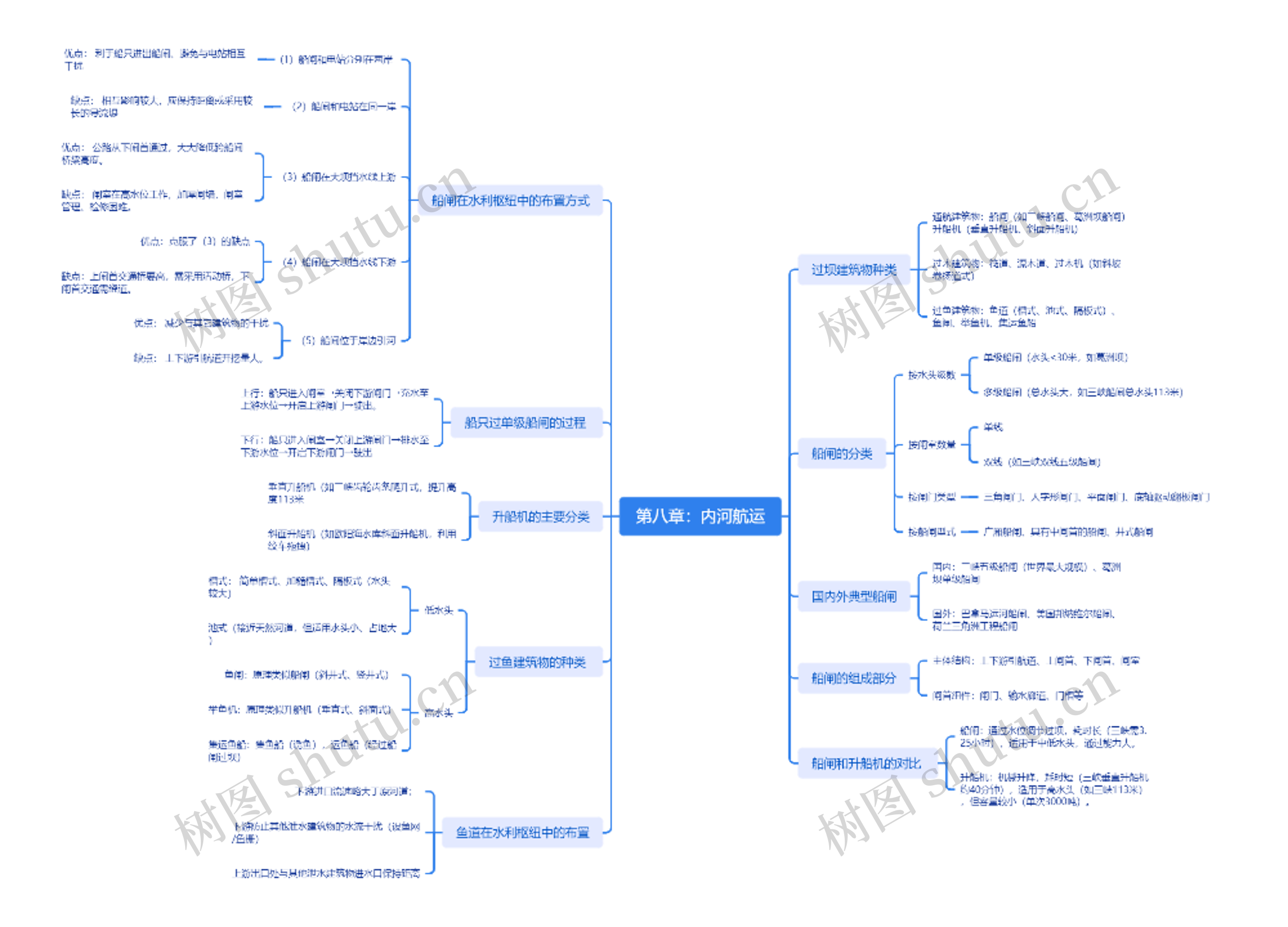

思维导图大纲

过坝建筑物种类

通航建筑物：船闸（如三峡船闸、葛洲坝船闸）升船机（垂直升船机、斜面升船机）

过木建筑物：筏道、漂木道、过木机（如斜坡卷扬道式）

过鱼建筑物：鱼道（槽式、池式、隔板式）、鱼闸、举鱼机、集运鱼船

船闸的分类

按水头级数

单级船闸（水头<30米，如葛洲坝）

多级船闸（总水头大，如三峡船闸总水头113米）

按闸室数量

单线

双线（如三峡双线五级船闸）

按闸门类型

三角闸门、人字形闸门、平面闸门、底轴驱动翻板闸门

按船闸型式

广厢船闸、具有中闸首的船闸、井式船闸

国内外典型船闸

国内：三峡五级船闸（世界最大规模）、葛洲坝单级船闸

国外：巴拿马运河船闸、美国邦纳维尔船闸、荷兰三角洲工程船闸

船闸的组成部分

主体结构：上下游引航道、上闸首、下闸首、闸室

闸首组件：闸门、输水廊道、门槽等

船闸和升船机的对比

船闸：通过水位调节过坝，耗时长（三峡需3.25小时），适用于中低水头，通过能力大。

升船机：机械升降，耗时短（三峡垂直升船机约40分钟），适用于高水头（如三峡113米），但容量较小（单次3000吨）。

船闸在水利枢纽中的布置方式

(1）船闸和电站分别在两岸

优点：利于船只进出船闸、避免与电站相互干扰

（2）船闸和电站在同一岸

缺点：相互影响较大，应保持距离或采用较长的导流堤

（3）船闸在大坝挡水线上游

优点：公路从下闸首通过，大大降低跨船闸桥梁高度。

缺点：闸室在高水位工作，加厚闸墙，闸室管理、检修困难。

（4）船闸在大坝挡水线下游

优点：克服了（3）的缺点

缺点：上闸首交通桥要高，需采用活动桥，下闸首交通需绕道。

（5）船闸位于岸边引河

优点：减少与其它建筑物的干扰

缺点：上下游引航道开挖量大。

船只过单级船闸的过程

上行：船只进入闸室→关闭下游闸门→充水至上游水位→开启上游闸门→驶出。

下行：船只进入闸室→关闭上游闸门→排水至下游水位→开启下游闸门→驶出

升船机的主要分类

垂直升船机（如三峡齿轮齿条爬升式，提升高度113米

斜面升船机（如欧阳海水库斜面升船机，利用绞车拖拽）

过鱼建筑物的种类

低水头

槽式：简单槽式、加糙槽式、隔板式（水头较大）

池式（接近天然河道，但适用水头小、占地大）

高水头

鱼闸：原理类似船闸（斜井式、竖井式）

举鱼机：原理类似升船机（垂直式、斜面式）

集运鱼船：集鱼船（诱鱼），运鱼船（经过船闸过坝）

鱼道在水利枢纽中的布置

下游进口流速略大于原河道；

下游防止其他泄水建筑物的水流干扰（设鱼网/鱼栅）

上游出口处与其他泄水建筑物进水口保持距离
