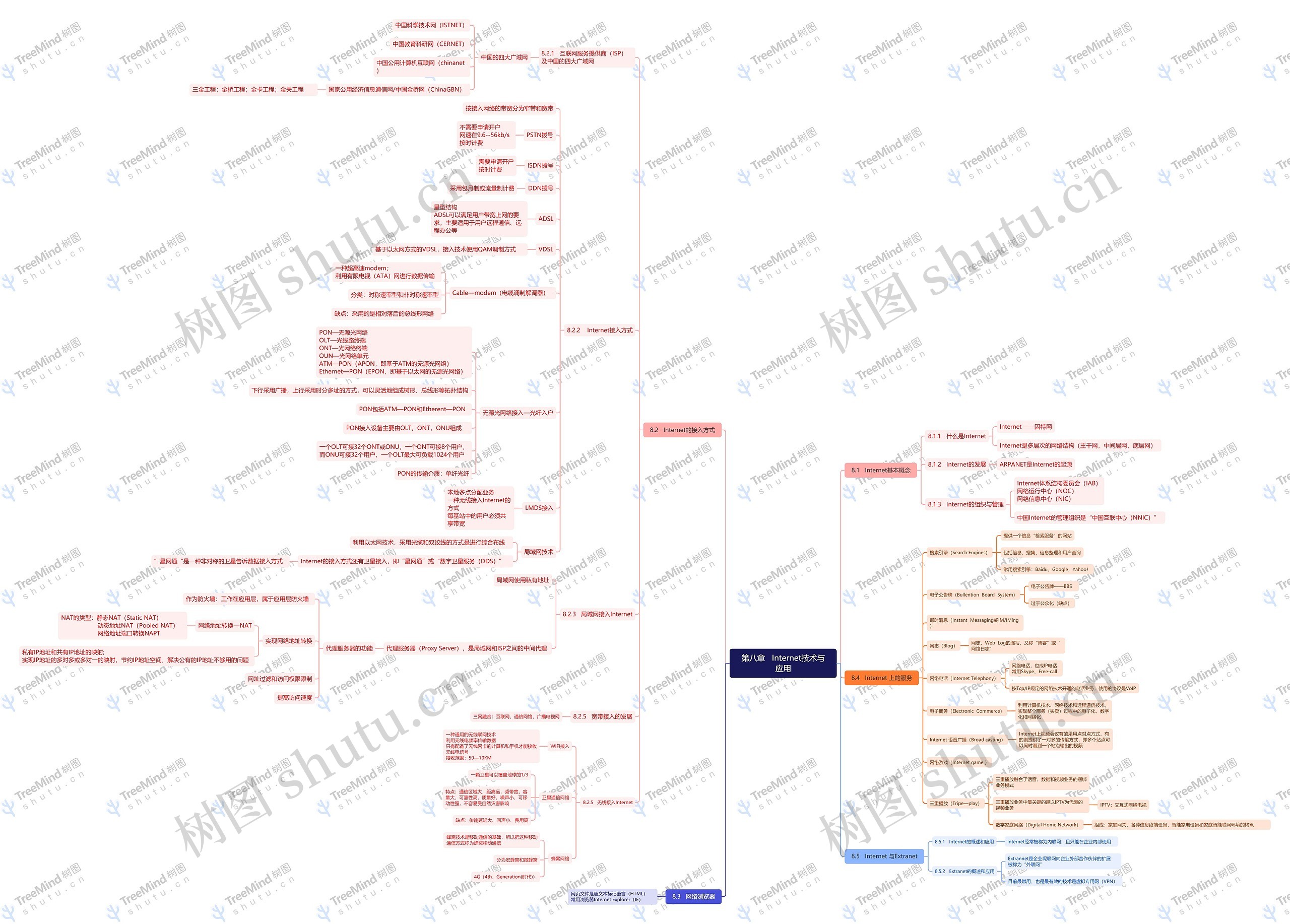

第八章 Internet技术与应用思维导图

U472126332

2024-07-30

浏览量: 8

互联网

网络技术

技术应用

网络接入方式，基本概念等内容讲解

树图思维导图提供《第八章 Internet技术与应用》在线思维导图免费制作，点击“编辑”按钮，可对《第八章 Internet技术与应用》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：263c2210a75ee4353495ac603a89a48c

思维导图大纲

8.1 Internet基本概念

8.1.1 什么是Internet

Internet——因特网

Internet是多层次的网络结构（主干网，中间层网，底层网）

8.1.2 Internet的发展

ARPANET是Internet的起源

8.1.3 Internet的组织与管理

Internet体系结构委员会（IAB）网络运行中心（NOC）网络信息中心（NIC）

中国Internet的管理组织是“中国互联中心（NNIC）”

8.2 Internet的接入方式

8.2.1 互联网服务提供商（ISP）及中国的四大广域网

中国的四大广域网

中国科学技术网（ISTNET）

中国教育科研网（CERNET）

中国公用计算机互联网（chinanet）

国家公用经济信息通信网/中国金桥网（ChinaGBN）

三金工程：金桥工程；金卡工程；金关工程

8.2.2 Internet接入方式

按接入网络的带宽分为窄带和宽带

PSTN拨号

不需要申请开户网速在9.6--56kb/s 按时计费

ISDN拨号

需要申请开户按时计费

DDN拨号

采用包月制或流量制计费

ADSL

星型结构 ADSL可以满足用户带宽上网的要求，主要适用于用户远程通信、远程办公等

VDSL

基于以太网方式的VDSL，接入技术使用QAM调制方式

Cable—modem（电缆调制解调器）

一种超高速modem；利用有限电视（ATA）网进行数据传输

分类：对称速率型和非对称速率型

缺点：采用的是相对落后的总线形网络

无源光网络接入—光纤入户

PON—无源光网络 OLT—光线路终端 ONT—光网络终端 OUN—光网络单元 ATM—PON（APON，即基于ATM的无源光网络） Ethernet—PON（EPON，即基于以太网的无源光网络）

下行采用广播，上行采用时分多址的方式，可以灵活地组成树形、总线形等拓扑结构

PON包括ATM—PON和Etherent—PON

PON接入设备主要由OLT，ONT，ONU组成

一个OLT可接32个ONT或ONU，一个ONT可接8个用户，而ONU可接32个用户，一个OLT最大可负载1024个用户

PON的传输介质：单纤光纤

LMDS接入

本地多点分配业务一种无线接入Internet的方式每基站中的用户必须共享带宽

局域网技术

利用以太网技术，采用光缆和双绞线的方式是进行综合布线

Internet的接入方式还有卫星接入，即“星网通”或“数字卫星服务（DDS）”

”星网通“是一种非对称的卫星告诉数据接入方式

8.2.3 局域网接入Internet

局域网使用私有地址

代理服务器（Proxy Server），是局域网和ISP之间的中间代理

代理服务器的功能

作为防火墙：工作在应用层，属于应用层防火墙

实现网络地址转换

网络地址转换—NAT

NAT的类型：静态NAT（Static NAT）动态地址NAT（Pooled NAT）网络地址端口转换NAPT

私有IP地址和共有IP地址的映射; 实现IP地址的多对多或多对一的映射，节约IP地址空间，解决公有的IP地址不够用的问题

网址过滤和访问权限限制

提高访问速度

8.2.5 宽带接入的发展

三网融合：互联网，通信网络，广播电视网

8.2.5 无线接入Internet

WIFI接入

一种通用的无线联网技术利用无线电频率传输数据只有配备了无线网卡的计算机和手机才能接收无线电信号接收范围：50—10KM

卫星通信网络

一颗卫星可以覆盖地球的1/3

特点：通信区域大，距离远，频带宽，容量大，可靠性高，质量好，噪声小，可移动性强，不容易受自然灾害影响

缺点：传输延迟大、回声小、费用高

蜂窝网络

蜂窝技术是移动通信的基础，所以把这种移动通信方式称为蜂窝移动通信

分为宏蜂窝和微蜂窝

4G（4th，Generation(时代)）

8.3 网络浏览器

网页文件是超文本标记语言（HTML）常用浏览器Internet Explorer（IE）

8.4 Internet 上的服务

搜索引擎（Search Engines）

提供一个信息“检索服务”的网站

包括信息、搜集、信息整理和用户查询

常用搜索引擎：Baidu，Google，Yahoo！

电子公告牌（Bullention Board System）

电子公告牌——BBS

过于公众化（缺点）

即时消息（Instant Messaging或IM/IMing）

网志（Blog）

网志，Web Log的缩写，又称“博客”或“网络日志”

网络电话（Internet Telephony）

网络电话，也成IP电话常用Skype、Free-call

按Tcp/IP规定的网络技术开通的电话业务，使用的协议是VoIP

电子商务（Electronic Commerce）

利用计算机技术、网络技术和远程通信技术，实现整个商务（买卖）过程中的电子化、数字化和网络化

Internet 语音广播（Broad casting）

Internet上视频会议有的采用点对点方式，有的则提供了一对多的传输方式，即多个站点可以同时看到一个站点输出的视频

网络游戏（Internet game ）

三重播放（Tripe—play）

三重播放融合了话音、数据和视频业务的捆绑业务模式

三重播放业务中最关键的是以IPTV为代表的视频业务

IPTV：交互式网络电视

数字家庭网络（Digital Home Network）

组成：家庭网关，各种信息终端设备，智能家电设备和家庭智能联网环境的构筑

8.5 Internet 与Extranet

8.5.1 Internet的概述和应用

Internet经常被称为内联网，且只能在企业内部使用

8.5.2 Extranet的概述和应用

Extrannet是企业呢联网向企业外部合作伙伴的扩展被称为“外联网”

目前最常用、也是最有效的技术是虚拟专用网（VPN）
