人教版初中物理第十六章电压电阻思维导图

帅气男孩

2022-11-10

浏览量: 8

人教版初中物理第十六章电压电阻思维导图

人教版

初中物理

第十六章电压电阻

人教版初中物理第十六章电压电阻

树图思维导图提供《人教版初中物理第十六章电压电阻思维导图》在线思维导图免费制作，点击“编辑”按钮，可对《人教版初中物理第十六章电压电阻思维导图》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：1e28f2c40ae5e1b401b1d3a5ae05594f

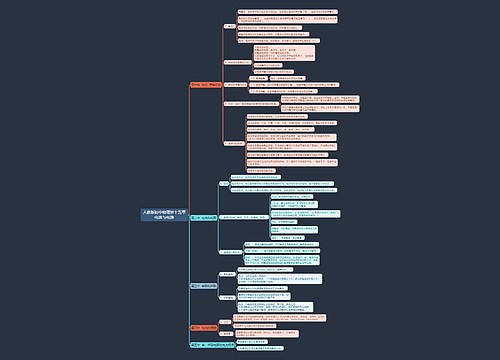

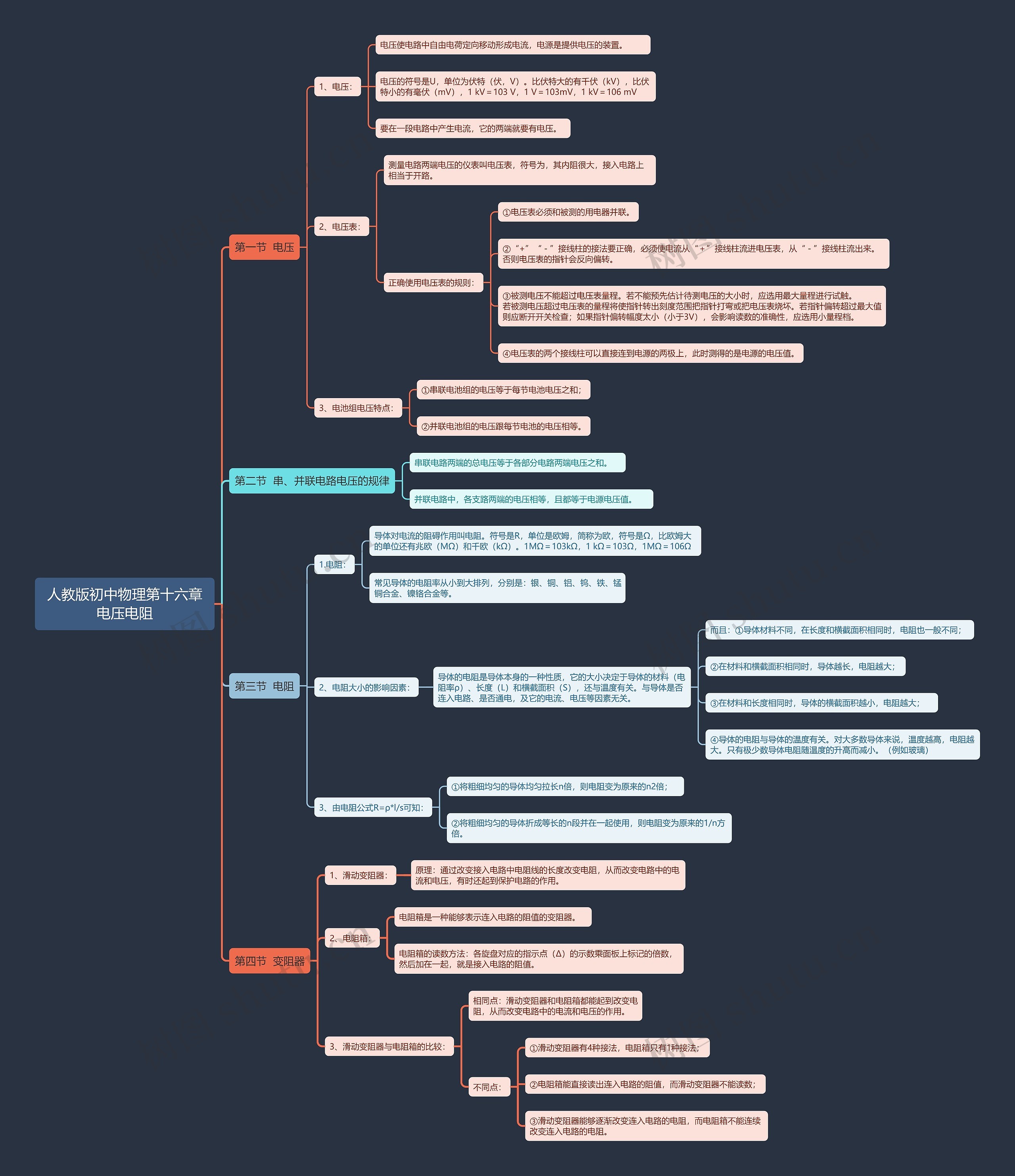

思维导图大纲

第一节电压

1、电压：

电压使电路中自由电荷定向移动形成电流，电源是提供电压的装置。

电压的符号是U，单位为伏特（伏，V）。比伏特大的有千伏（kV），比伏特小的有毫伏（mV），1 kV＝103 V，1 V＝103mV，1 kV＝106 mV

要在一段电路中产生电流，它的两端就要有电压。

2、电压表：

测量电路两端电压的仪表叫电压表，符号为，其内阻很大，接入电路上相当于开路。

正确使用电压表的规则：

①电压表必须和被测的用电器并联。

②“+”“－”接线柱的接法要正确，必须使电流从“＋”接线柱流进电压表，从“－”接线柱流出来。否则电压表的指针会反向偏转。

③被测电压不能超过电压表量程。若不能预先估计待测电压的大小时，应选用最大量程进行试触。若被测电压超过电压表的量程将使指针转出刻度范围把指针打弯或把电压表烧坏。若指针偏转超过最大值则应断开开关检查；如果指针偏转幅度太小（小于3V），会影响读数的准确性，应选用小量程档。

④电压表的两个接线柱可以直接连到电源的两极上，此时测得的是电源的电压值。

3、电池组电压特点：

①串联电池组的电压等于每节电池电压之和；

②并联电池组的电压跟每节电池的电压相等。

第二节串、并联电路电压的规律

串联电路两端的总电压等于各部分电路两端电压之和。

并联电路中，各支路两端的电压相等，且都等于电源电压值。

第三节电阻

1.电阻：

导体对电流的阻碍作用叫电阻。符号是R，单位是欧姆，简称为欧，符号是Ω，比欧姆大的单位还有兆欧（MΩ）和千欧（kΩ）。1MΩ＝103kΩ，1 kΩ＝103Ω，1MΩ＝106Ω

常见导体的电阻率从小到大排列，分别是：银、铜、铝、钨、铁、锰铜合金、镍铬合金等。

2、电阻大小的影响因素：

导体的电阻是导体本身的一种性质，它的大小决定于导体的材料（电阻率ρ）、长度（L）和横截面积（S），还与温度有关。与导体是否连入电路、是否通电，及它的电流、电压等因素无关。

而且：①导体材料不同，在长度和横截面积相同时，电阻也一般不同；

②在材料和横截面积相同时，导体越长，电阻越大；

③在材料和长度相同时，导体的横截面积越小，电阻越大；

④导体的电阻与导体的温度有关。对大多数导体来说，温度越高，电阻越大。只有极少数导体电阻随温度的升高而减小。（例如玻璃）

3、由电阻公式R=ρ*l/s可知：

①将粗细均匀的导体均匀拉长n倍，则电阻变为原来的n2倍；

②将粗细均匀的导体折成等长的n段并在一起使用，则电阻变为原来的1/n方倍。

第四节变阻器

1、滑动变阻器：

原理：通过改变接入电路中电阻线的长度改变电阻，从而改变电路中的电流和电压，有时还起到保护电路的作用。

2、电阻箱：

电阻箱是一种能够表示连入电路的阻值的变阻器。

电阻箱的读数方法：各旋盘对应的指示点（Δ）的示数乘面板上标记的倍数，然后加在一起，就是接入电路的阻值。

3、滑动变阻器与电阻箱的比较：

相同点：滑动变阻器和电阻箱都能起到改变电阻，从而改变电路中的电流和电压的作用。

不同点：

①滑动变阻器有4种接法，电阻箱只有1种接法；

②电阻箱能直接读出连入电路的阻值，而滑动变阻器不能读数；

③滑动变阻器能够逐渐改变连入电路的电阻，而电阻箱不能连续改变连入电路的电阻。

第六章群体传播与组织传播_副本思维导图

U882673919

0.82

树图思维导图提供《第六章群体传播与组织传播_副本》在线思维导图免费制作，点击“编辑”按钮，可对《第六章群体传播与组织传播_副本》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：1672f555831e7d9a3bb2cf2fb792cb49

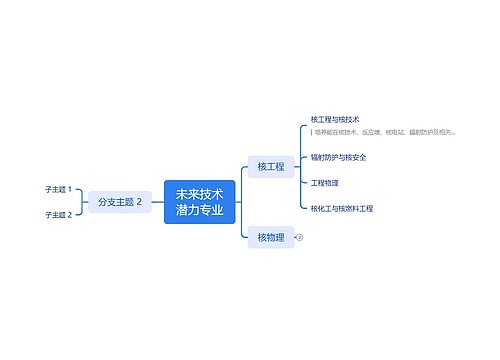

未来潜力专业思维导图
