人教版初中物理第十五章电流与电路

树图思维导图提供《人教版初中物理第十五章电流与电路思维导图》在线思维导图免费制作，点击“编辑”按钮，可对《人教版初中物理第十五章电流与电路思维导图》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：494ef2e6183efaf4a5fe18451c605e0f

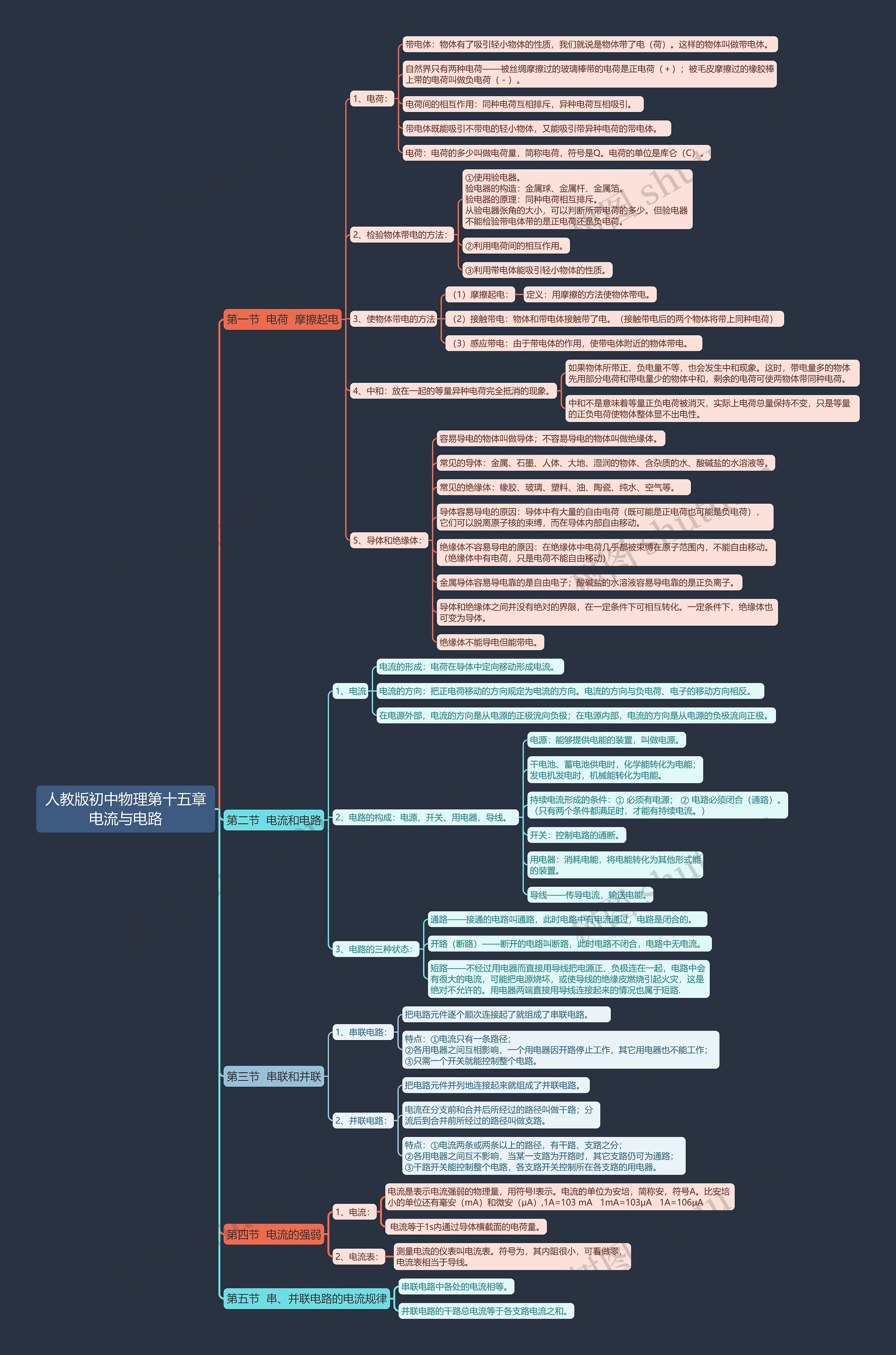

思维导图大纲

第一节电荷摩擦起电

1、电荷：

带电体：物体有了吸引轻小物体的性质，我们就说是物体带了电（荷）。这样的物体叫做带电体。

自然界只有两种电荷——被丝绸摩擦过的玻璃棒带的电荷是正电荷（＋）；被毛皮摩擦过的橡胶棒上带的电荷叫做负电荷（－）。

电荷间的相互作用：同种电荷互相排斥，异种电荷互相吸引。

带电体既能吸引不带电的轻小物体，又能吸引带异种电荷的带电体。

电荷：电荷的多少叫做电荷量，简称电荷，符号是Q。电荷的单位是库仑（C）。

2、检验物体带电的方法：

①使用验电器。验电器的构造：金属球、金属杆、金属箔。验电器的原理：同种电荷相互排斥。从验电器张角的大小，可以判断所带电荷的多少。但验电器不能检验带电体带的是正电荷还是负电荷。

②利用电荷间的相互作用。

③利用带电体能吸引轻小物体的性质。

3、使物体带电的方法

（1）摩擦起电：

定义：用摩擦的方法使物体带电。

（2）接触带电：物体和带电体接触带了电。（接触带电后的两个物体将带上同种电荷）

（3）感应带电：由于带电体的作用，使带电体附近的物体带电。

4、中和：放在一起的等量异种电荷完全抵消的现象。

如果物体所带正、负电量不等，也会发生中和现象。这时，带电量多的物体先用部分电荷和带电量少的物体中和，剩余的电荷可使两物体带同种电荷。

中和不是意味着等量正负电荷被消灭，实际上电荷总量保持不变，只是等量的正负电荷使物体整体显不出电性。

5、导体和绝缘体：

容易导电的物体叫做导体；不容易导电的物体叫做绝缘体。

常见的导体：金属、石墨、人体、大地、湿润的物体、含杂质的水、酸碱盐的水溶液等。

常见的绝缘体：橡胶、玻璃、塑料、油、陶瓷、纯水、空气等。

导体容易导电的原因：导体中有大量的自由电荷（既可能是正电荷也可能是负电荷），它们可以脱离原子核的束缚，而在导体内部自由移动。

绝缘体不容易导电的原因：在绝缘体中电荷几乎都被束缚在原子范围内，不能自由移动。（绝缘体中有电荷，只是电荷不能自由移动）

金属导体容易导电靠的是自由电子；酸碱盐的水溶液容易导电靠的是正负离子。

导体和绝缘体之间并没有绝对的界限，在一定条件下可相互转化。一定条件下，绝缘体也可变为导体。

绝缘体不能导电但能带电。

第二节电流和电路

1、电流

电流的形成：电荷在导体中定向移动形成电流。

电流的方向：把正电荷移动的方向规定为电流的方向。电流的方向与负电荷、电子的移动方向相反。

在电源外部，电流的方向是从电源的正极流向负极；在电源内部，电流的方向是从电源的负极流向正极。

2、电路的构成：电源、开关、用电器、导线。

电源：能够提供电能的装置，叫做电源。

干电池、蓄电池供电时，化学能转化为电能；发电机发电时，机械能转化为电能。

持续电流形成的条件：① 必须有电源； ② 电路必须闭合（通路）。（只有两个条件都满足时，才能有持续电流。）

开关：控制电路的通断。

用电器：消耗电能，将电能转化为其他形式能的装置。

导线——传导电流，输送电能。

3、电路的三种状态：

通路——接通的电路叫通路，此时电路中有电流通过，电路是闭合的。

开路（断路）——断开的电路叫断路，此时电路不闭合，电路中无电流。

短路——不经过用电器而直接用导线把电源正、负极连在一起，电路中会有很大的电流，可能把电源烧坏，或使导线的绝缘皮燃烧引起火灾，这是绝对不允许的。用电器两端直接用导线连接起来的情况也属于短路.

第三节串联和并联

1、串联电路：

把电路元件逐个顺次连接起了就组成了串联电路。

特点：①电流只有一条路径； ②各用电器之间互相影响，一个用电器因开路停止工作，其它用电器也不能工作； ③只需一个开关就能控制整个电路。

2、并联电路：

把电路元件并列地连接起来就组成了并联电路。

电流在分支前和合并后所经过的路径叫做干路；分流后到合并前所经过的路径叫做支路。

特点：①电流两条或两条以上的路径，有干路、支路之分； ②各用电器之间互不影响，当某一支路为开路时，其它支路仍可为通路； ③干路开关能控制整个电路，各支路开关控制所在各支路的用电器。

第四节电流的强弱

1、电流：

电流是表示电流强弱的物理量，用符号I表示。电流的单位为安培，简称安，符号A。比安培小的单位还有毫安（mA）和微安（μA）,1A=103 mA 1mA=103μA 1A=106μA

电流等于1s内通过导体横截面的电荷量。

2、电流表：

测量电流的仪表叫电流表。符号为，其内阻很小，可看做零，电流表相当于导线。

第五节串、并联电路的电流规律

串联电路中各处的电流相等。

并联电路的干路总电流等于各支路电流之和。

904名中国成年人第三磨牙相关知识、态度、行为和病史的横断面调查思维导图

U633687664

3.9

树图思维导图提供《904名中国成年人第三磨牙相关知识、态度、行为和病史的横断面调查》在线思维导图免费制作，点击“编辑”按钮，可对《904名中国成年人第三磨牙相关知识、态度、行为和病史的横断面调查》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：10b9a8a2dd2fb4593f8130ef16c320fc

9.战斗的基督教思维导图

U582679646

3.63

树图思维导图提供《9.战斗的基督教》在线思维导图免费制作，点击“编辑”按钮，可对《9.战斗的基督教》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：33d168acd0cd9f767f809c7a5df86e3a

思维导图模板

基础教育

物理

正文

相似思维导图模版

思维导图模版推荐

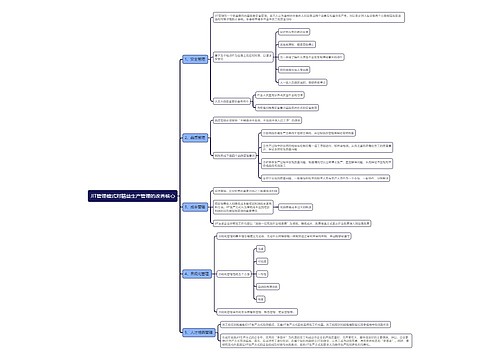

JIT管理模式对精益生产管理的改善核心思维导图
