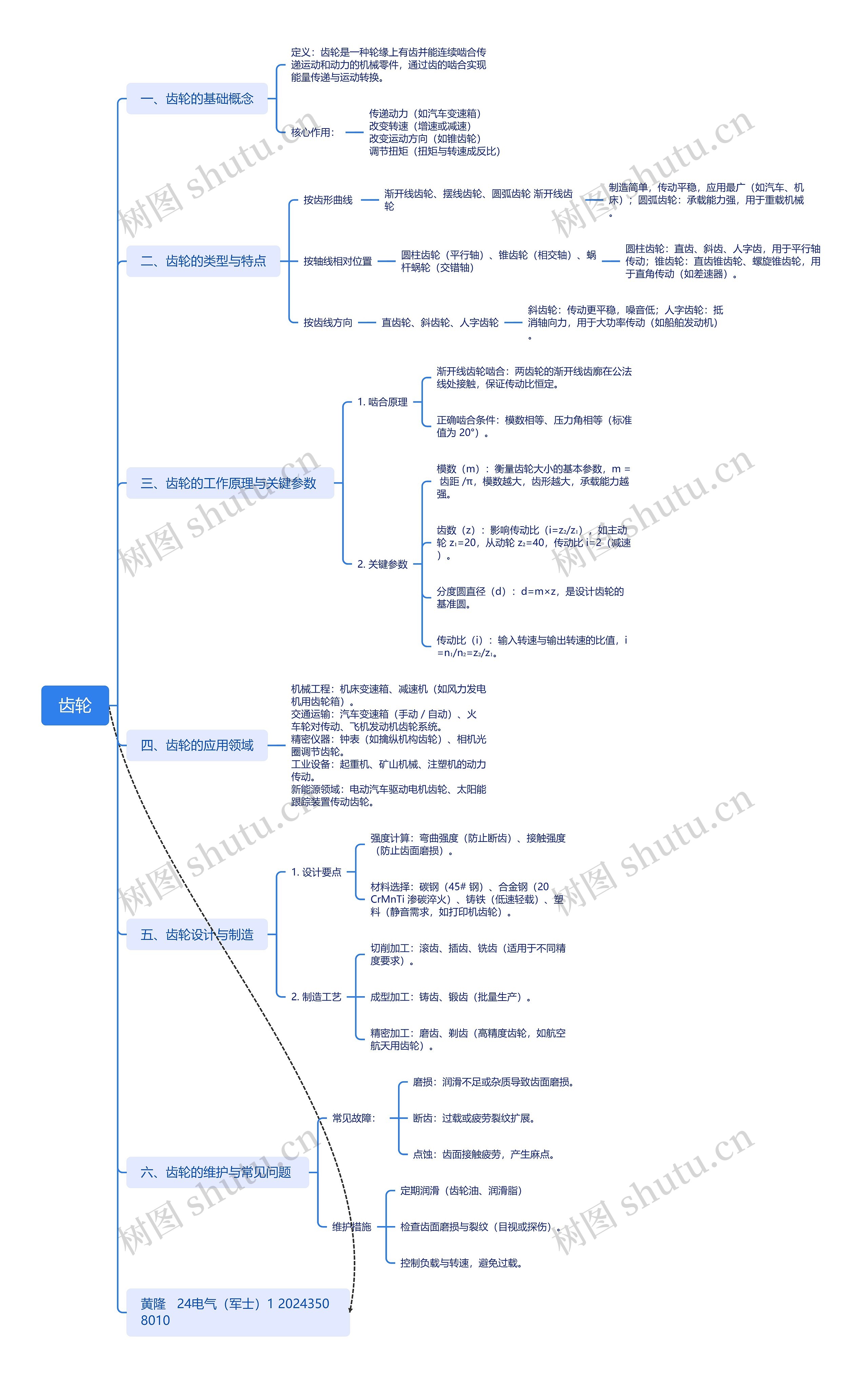

思维导图大纲

一、齿轮的基础概念

定义：齿轮是一种轮缘上有齿并能连续啮合传递运动和动力的机械零件，通过齿的啮合实现能量传递与运动转换。

核心作用：

传递动力（如汽车变速箱）改变转速（增速或减速）改变运动方向（如锥齿轮）调节扭矩（扭矩与转速成反比）

二、齿轮的类型与特点

按齿形曲线

渐开线齿轮、摆线齿轮、圆弧齿轮渐开线齿轮

制造简单，传动平稳，应用最广（如汽车、机床）；圆弧齿轮：承载能力强，用于重载机械。

按轴线相对位置

圆柱齿轮（平行轴）、锥齿轮（相交轴）、蜗杆蜗轮（交错轴）

圆柱齿轮：直齿、斜齿、人字齿，用于平行轴传动；锥齿轮：直齿锥齿轮、螺旋锥齿轮，用于直角传动（如差速器）。

按齿线方向

直齿轮、斜齿轮、人字齿轮

斜齿轮：传动更平稳，噪音低；人字齿轮：抵消轴向力，用于大功率传动（如船舶发动机）。

三、齿轮的工作原理与关键参数

1. 啮合原理

渐开线齿轮啮合：两齿轮的渐开线齿廓在公法线处接触，保证传动比恒定。

正确啮合条件：模数相等、压力角相等（标准值为 20°）。

2. 关键参数

模数（m）：衡量齿轮大小的基本参数，m = 齿距 /π，模数越大，齿形越大，承载能力越强。

齿数（z）：影响传动比（i=z₂/z₁），如主动轮 z₁=20，从动轮 z₂=40，传动比 i=2（减速）。

分度圆直径（d）：d=m×z，是设计齿轮的基准圆。

传动比（i）：输入转速与输出转速的比值，i=n₁/n₂=z₂/z₁。

四、齿轮的应用领域

机械工程：机床变速箱、减速机（如风力发电机用齿轮箱）。交通运输：汽车变速箱（手动 / 自动）、火车轮对传动、飞机发动机齿轮系统。精密仪器：钟表（如擒纵机构齿轮）、相机光圈调节齿轮。工业设备：起重机、矿山机械、注塑机的动力传动。新能源领域：电动汽车驱动电机齿轮、太阳能跟踪装置传动齿轮。

五、齿轮设计与制造

1. 设计要点

强度计算：弯曲强度（防止断齿）、接触强度（防止齿面磨损）。

材料选择：碳钢（45# 钢）、合金钢（20CrMnTi 渗碳淬火）、铸铁（低速轻载）、塑料（静音需求，如打印机齿轮）。

2. 制造工艺

切削加工：滚齿、插齿、铣齿（适用于不同精度要求）。

成型加工：铸齿、锻齿（批量生产）。

精密加工：磨齿、剃齿（高精度齿轮，如航空航天用齿轮）。

六、齿轮的维护与常见问题

常见故障：

磨损：润滑不足或杂质导致齿面磨损。

断齿：过载或疲劳裂纹扩展。

点蚀：齿面接触疲劳，产生麻点。

维护措施

定期润滑（齿轮油、润滑脂）

检查齿面磨损与裂纹（目视或探伤）。

控制负载与转速，避免过载。

黄隆 24电气（军士）1 20243508010
