输送带

产品结构

产品设计

产品介绍

配方设计，组成分类，制造工艺相关内容讲解

树图思维导图提供《输送带》在线思维导图免费制作，点击“编辑”按钮，可对《输送带》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：80c6493f85e68a78213e1e985abd776c

思维导图大纲

相关思维导图模版

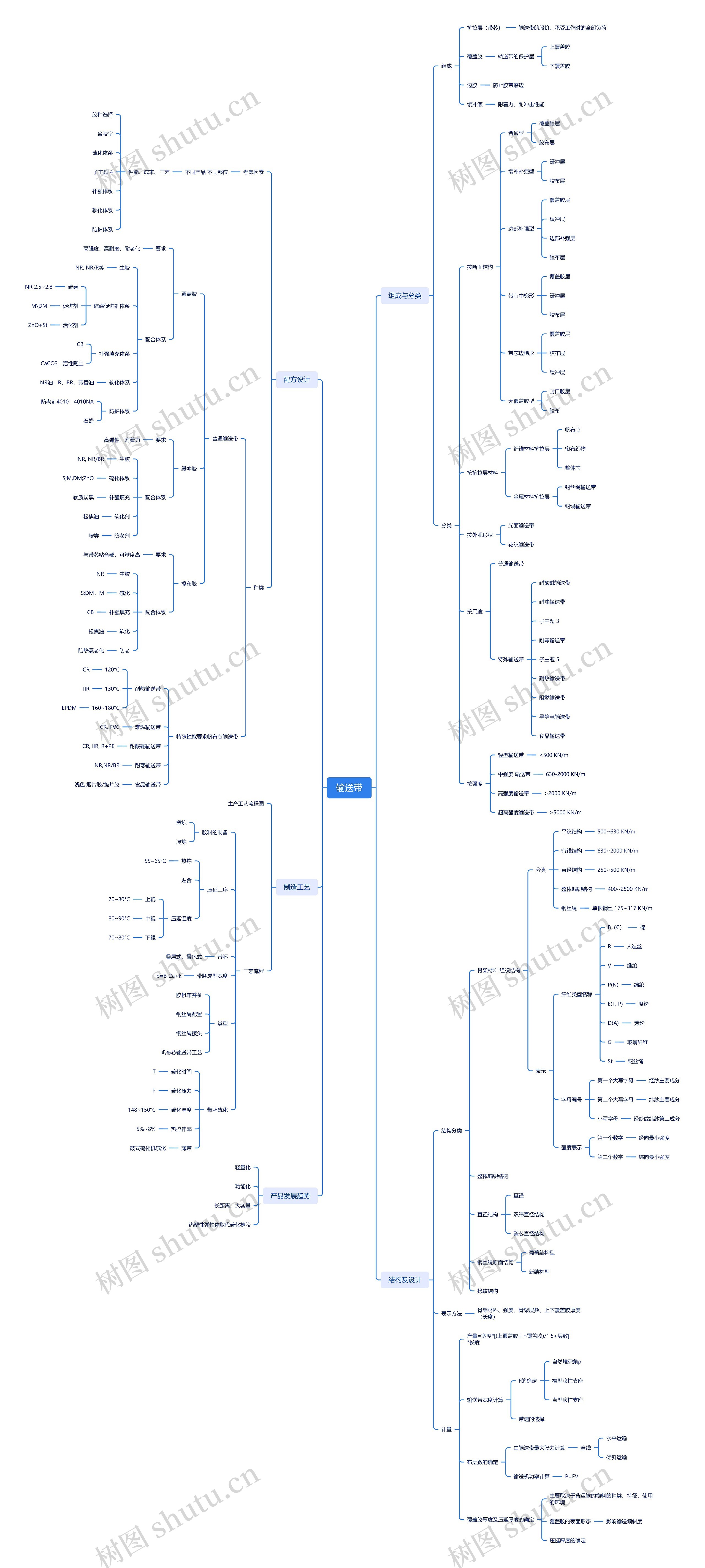

输送带思维导图模板大纲

组成与分类

组成

抗拉层（带芯）

输送带的股价，承受工作时的全部负荷

覆盖胶

输送带的保护层

上覆盖胶

下覆盖胶

边胶

防止胶带磨边

缓冲液

附着力、耐冲击性能

分类

按断面结构

普通型

覆盖胶层

胶布层

缓冲补强型

缓冲层

胶布层

边部补强型

覆盖胶层

缓冲层

边部补强层

胶布层

带芯中梯形

覆盖胶层

缓冲层

胶布层

带芯边梯形

覆盖胶层

胶布层

缓冲层

无覆盖胶型

封口胶层

胶布

按抗拉层材料

纤维材料抗拉层

帆布芯

帘布织物

整体芯

金属材料抗拉层

钢丝绳输送带

钢缆输送带

按外观形状

光面输送带

花纹输送带

按用途

普通输送带

特殊输送带

耐酸碱输送带

耐油输送带

子主题 3

耐寒输送带

子主题 5

耐热输送带

阻燃输送带

导静电输送带

食品输送带

按强度

轻型输送带

<500 KN/m

中强度输送带

630-2000 KN/m

高强度输送带

>2000 KN/m

超高强度输送带

>5000 KN/m

配方设计

考虑因素

不同产品不同部位

性能、成本、工艺

胶种选择

含胶率

硫化体系

子主题 4

补强体系

软化体系

防护体系

种类

普通输送带

覆盖胶

要求

高强度、高耐磨、耐老化

配合体系

生胶

NR, NR/R等

硫磺促进剂体系

硫磺

NR 2.5~2.8

促进剂

M\DM

活化剂

ZnO+St

补强填充体系

CB

CaCO3、活性陶土

软化体系

NR油；R，BR，芳香油

防护体系

防老剂4010，4010NA

石蜡

缓冲胶

要求

高弹性、附着力

配合体系

生胶

NR, NR/BR

硫化体系

S;M,DM;ZnO

补强填充

软质炭黑

软化剂

松焦油

防老剂

胺类

擦布胶

要求

与带芯粘合郝，可塑度高

配合体系

生胶

NR

硫化

S;DM，M

补强填充

CB

软化

松焦油

防老

防热氧老化

特殊性能要求帆布芯输送带

耐热输送带

120°C

CR

130°C

IIR

160~180°C

EPDM

难燃输送带

CR, PVC

耐酸碱输送带

CR, IIR, R+PE

耐寒输送带

NR,NR/BR

食品输送带

浅色烟片胶/皱片胶

制造工艺

生产工艺流程图

工艺流程

胶料的制备

塑炼

混炼

压延工序

热炼

55~65°C

贴合

压延温度

上辊

70~80°C

中辊

80~90°C

下辊

70~80°C

带胚

叠层式、叠包式

带胚成型宽度

b=B-2a+k

类型

胶帆布并条

钢丝绳配置

钢丝绳接头

帆布芯输送带工艺

带胚硫化

硫化时间

T

硫化压力

P

硫化温度

148~150°C

热拉伸率

5%~8%

薄带

鼓式硫化机硫化

产品发展趋势

轻量化

功能化

长距离、大容量

热塑性弹性体取代硫化橡胶

结构及设计

结构分类

骨架材料组织结构

分类

平纹结构

500~630 KN/m

帘线结构

630~2000 KN/m

直经结构

250~500 KN/m

整体编织结构

400~2500 KN/m

钢丝绳

单根钢丝 175~317 KN/m

表示

纤维类型名称

B（C）

棉

R

人造丝

V

维纶

P(N)

绵纶

E(T, P)

涤纶

D(A)

芳纶

G

玻璃纤维

St

钢丝绳

字母编号

第一个大写字母

经纱主要成分

第二个大写字母

纬纱主要成分

小写字母

经纱或纬纱第二成分

强度表示

第一个数字

经向最小强度

第二个数字

纬向最小强度

整体编织结构

直径结构

直径

双纬直径结构

整芯直径结构

钢丝绳断面结构

葡萄结构型

新结构型

捻纹结构

表示方法

骨架材料、强度、骨架层数、上下覆盖胶厚度（长度）

计量

产量=宽度*[(上覆盖胶+下覆盖胶)/1.5+层数]*长度

输送带宽度计算

F的确定

自然堆积角ρ

槽型滚柱支座

直型滚柱支座

带速的选择

布层数的确定

由输送带最大张力计算

全线

水平运输

倾斜运输

输送机功率计算

P=FV

覆盖胶厚度及压延厚度的确定

主要取决于背运输的物料的种类、特征，使用的环境

覆盖胶的表面形态

影响输送倾斜度

压延厚度的确定

查看更多

辣椒输送机输送带跑偏设备原因和解决方案思维导图

树图思维导图提供《辣椒输送机输送带跑偏设备原因和解决方案》在线思维导图免费制作，点击“编辑”按钮，可对《辣椒输送机输送带跑偏设备原因和解决方案》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：18a5786e6d110aa14d2503f0863e7d6e

辣椒输送机输送带跑偏设备原因和解决方案

主机安全防御思维导图

树图思维导图提供《主机安全防御》在线思维导图免费制作，点击“编辑”按钮，可对《主机安全防御》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：fa34d4fe2f232e3cb5713f4995d45a66

主机安全防御

思维导图模板

行业/职业模板

正文

相似思维导图模版

主机安全防御思维导图

2024-11-13 11:28:28

主机安全防御

人机料环鱼骨图思维导图

2024-07-29 16:27:50

人机料环鱼骨图

项目二旅游简史思维脑图思维导图

2024-01-22 19:09:23

项目二旅游简史思维脑图

电工电子基础脑图思维导图

2023-12-04 02:00:36

电工电子基础脑图

环境设计各业务版块流程图思维导图

2024-11-13 10:05:12

环境设计各业务版块流程图

决策和决策过程思维导图

2024-03-24 21:17:27

决策和决策过程

思维导图模版推荐

微信公众号智能体系统架构思维导图

2025-06-28 22:02:42

临时用电思维导图

2025-06-28 20:12:01

《肖星一本书读懂财报》读书笔记思维导图

2025-06-28 13:37:52

《肖星一本书读懂财报》读书笔记

策论文写作要求与技巧思维导图

2025-06-28 12:11:59

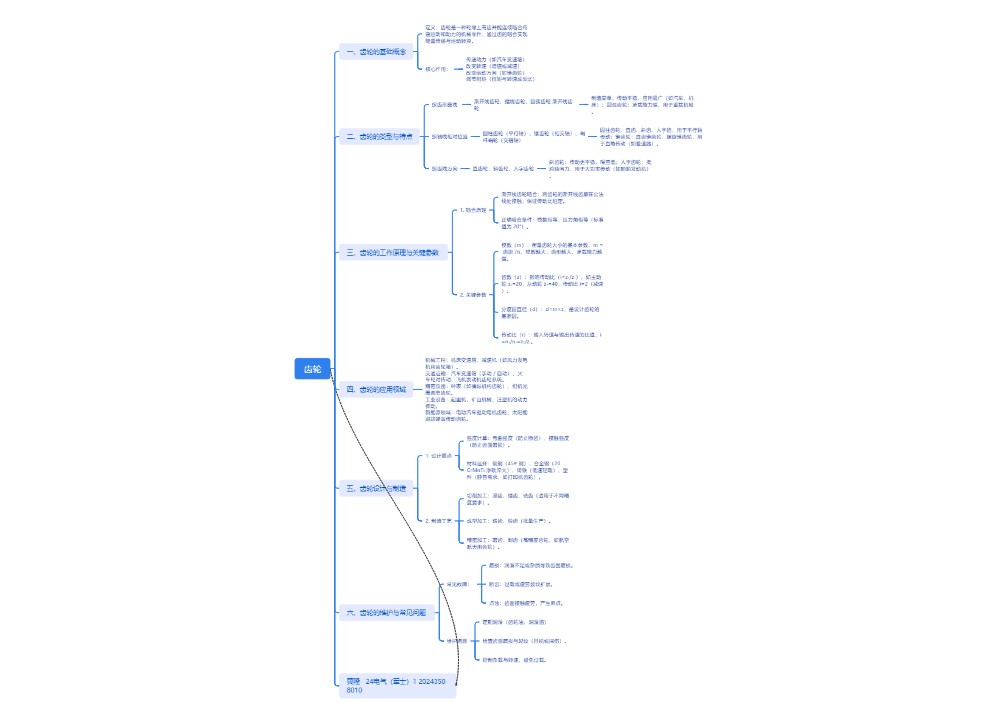

齿轮说明思维导图

2025-06-29 13:40:59

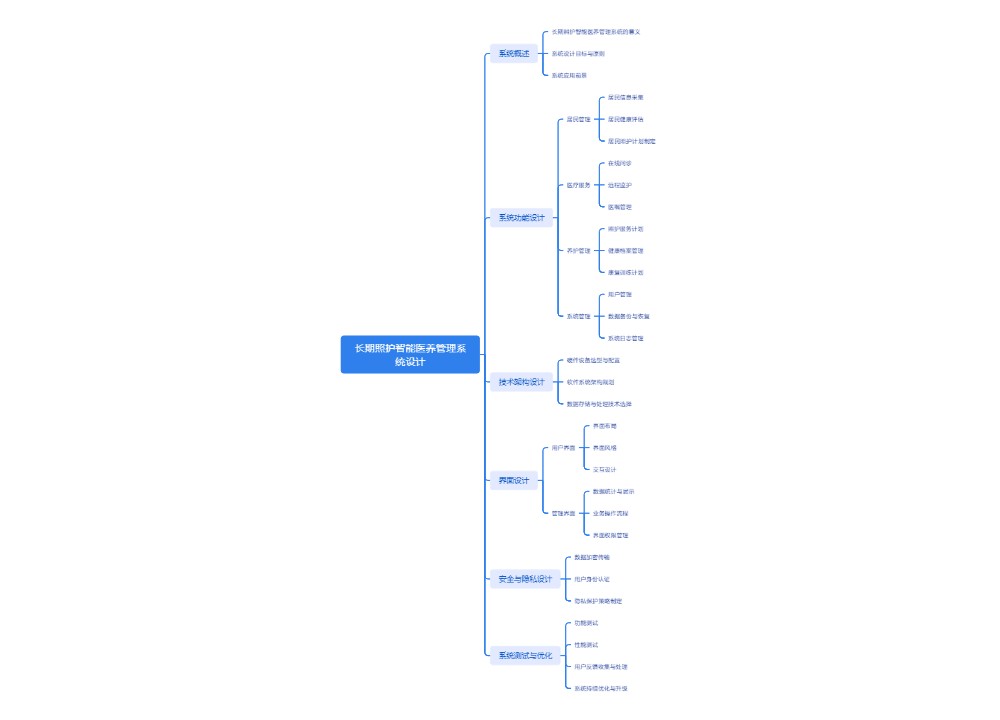

长期照护智能医养管理系统设计思维导图
