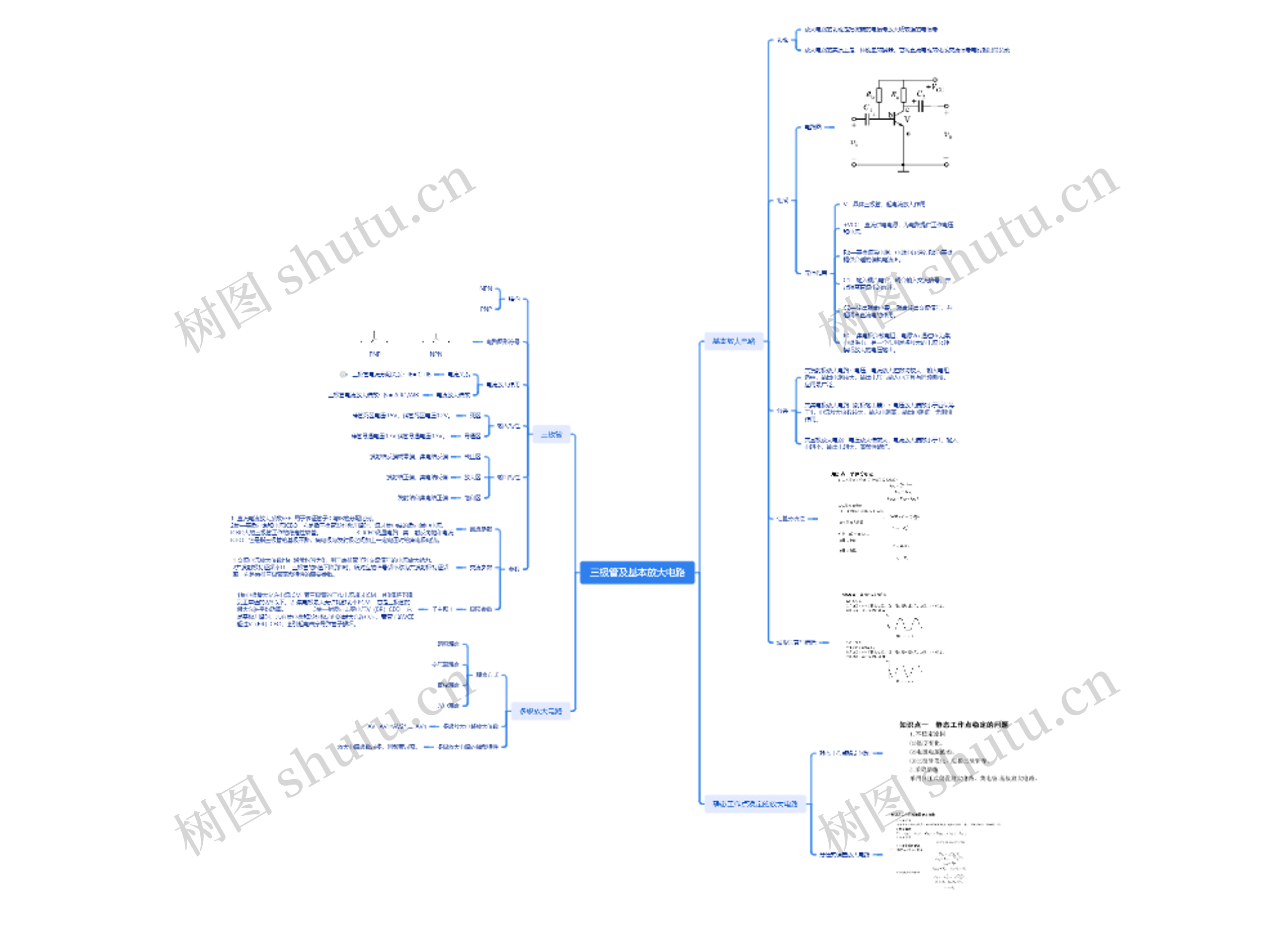

思维导图大纲

基本放大电路

功能

放大电路的功能是把微弱的电信号放大成较强的电信号

放大电路的实质上是一种能量转换器，它将直流电能转化成交流信号电能输出给负载

组成

电路图

元件作用

V—晶体三极管，起电流放大作用

+VCC—直流供电电源，为电路提供工作电压和电流。

Rb—基极偏置电阻，电源电压通过 Rb向基极提供合适的偏执电流IB。

C1—输入耦合电容，耦合输入交流信号，并起隔离直流电的作用。

C2—输出耦合电容，耦合输出交流信号，并起隔离直流电的作用。

RC—集电极负载电阻，电源Vcc通过 Rc为集电极供电，另一个作用是将放大的电流 ic转换成放大的电压输出。

分类

共发射极放大电路：电压、电流放大位数均较大，输入电阻适中，输出电阻较大，输出电压与输入电压具有同频倒相。应用最广泛。

共集电极放大电路（射极输出器）：电压放大倍数小于近似等于1，电流放大倍数较大，输入电阻高，输出电阻低，无倒相作用。

共基极放大电路：电压放大倍数大，电流放大倍数小于1，输入电阻小，输出电阻大，高频性能好。

估算分析法

波形失真与消除

三极管

结构

NPN

PNP

电路图形符号

PNP NPN

电流放大作用

电流关系

三极管电流分配关系：IE=IC+IB

三极管电流放大倍数：β = Δ IC /ΔIB

电流放大倍数

三极管电流放大倍数：β = Δ IC /ΔIB

输入特性

死区

硅管死区电压0.5V，锗管死区电压0.2V。

导通区

硅管导通电压0.7V,锗管导通电压0.3V。

输出特性

截止区

发射结反偏或零偏，集电结反偏

放大区

发射结正偏，集电结反偏

饱和区

发射结和集电结正偏

参数

直流参数

交流参数

1 交流电流放大倍数hfe 通常也写为ß，用于表征管子对交流信号的电流放大能力。 2共发射极特征频率fT 三极管的ß值下降到1时，所对应的信号频率称为共发射极特征频率，它是表征三极管高频特性的重要参数。

极限参数

子主题 1

1集电极最大允许电流ICM 若三极管的工作电流超过ICM，其ß值将下降到正常值的2/3以下。2 集电极最大允许耗散功率PCM 它是三极管的最大允许平均功率。 3集—射反向击穿电压V（BR）CEO 它是基极开路时，加在集电极和发射极之间的最大允许电压。若管子的VCE超过V（BR）CEO，会引起电击穿导致管子损坏。
