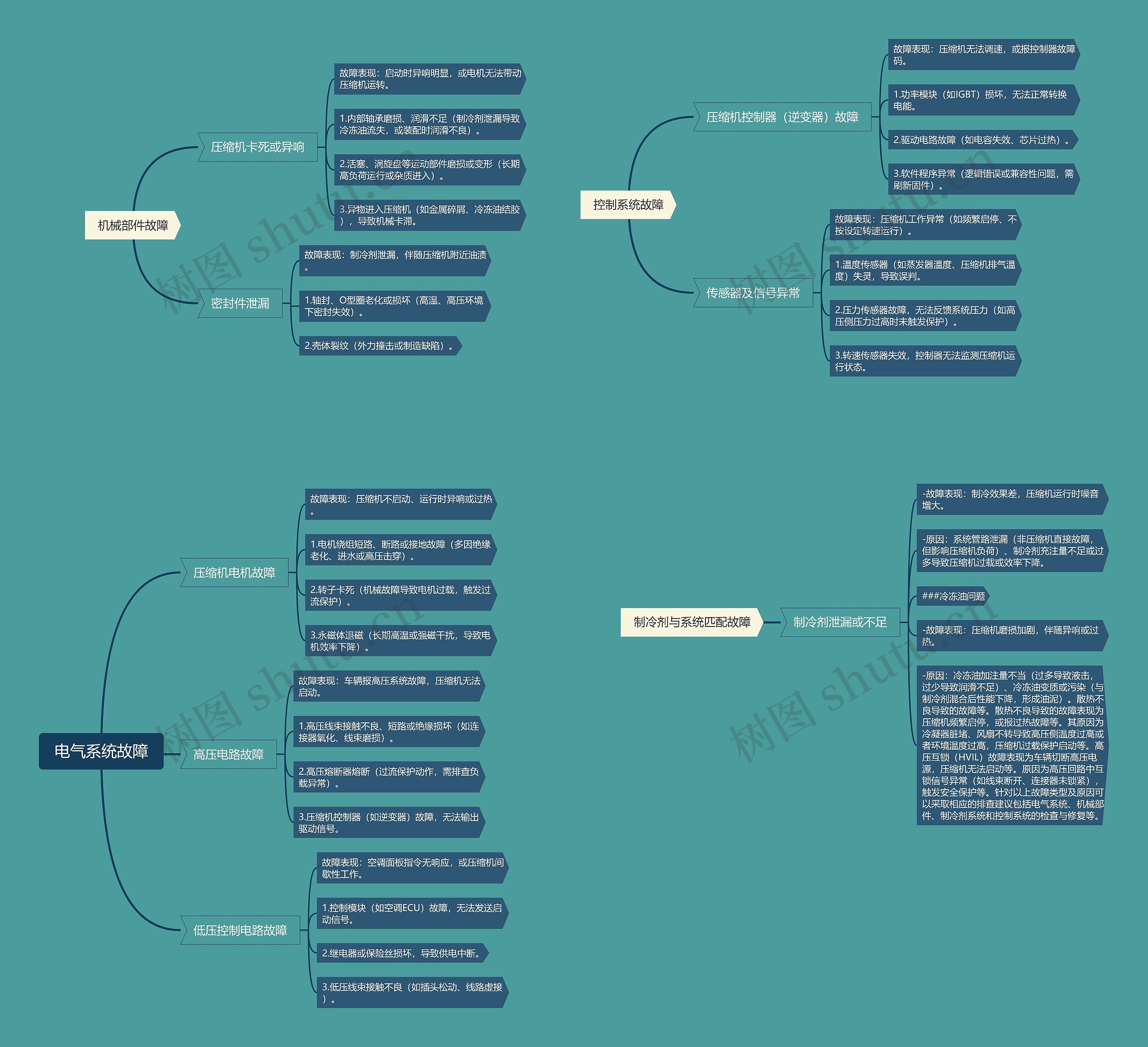

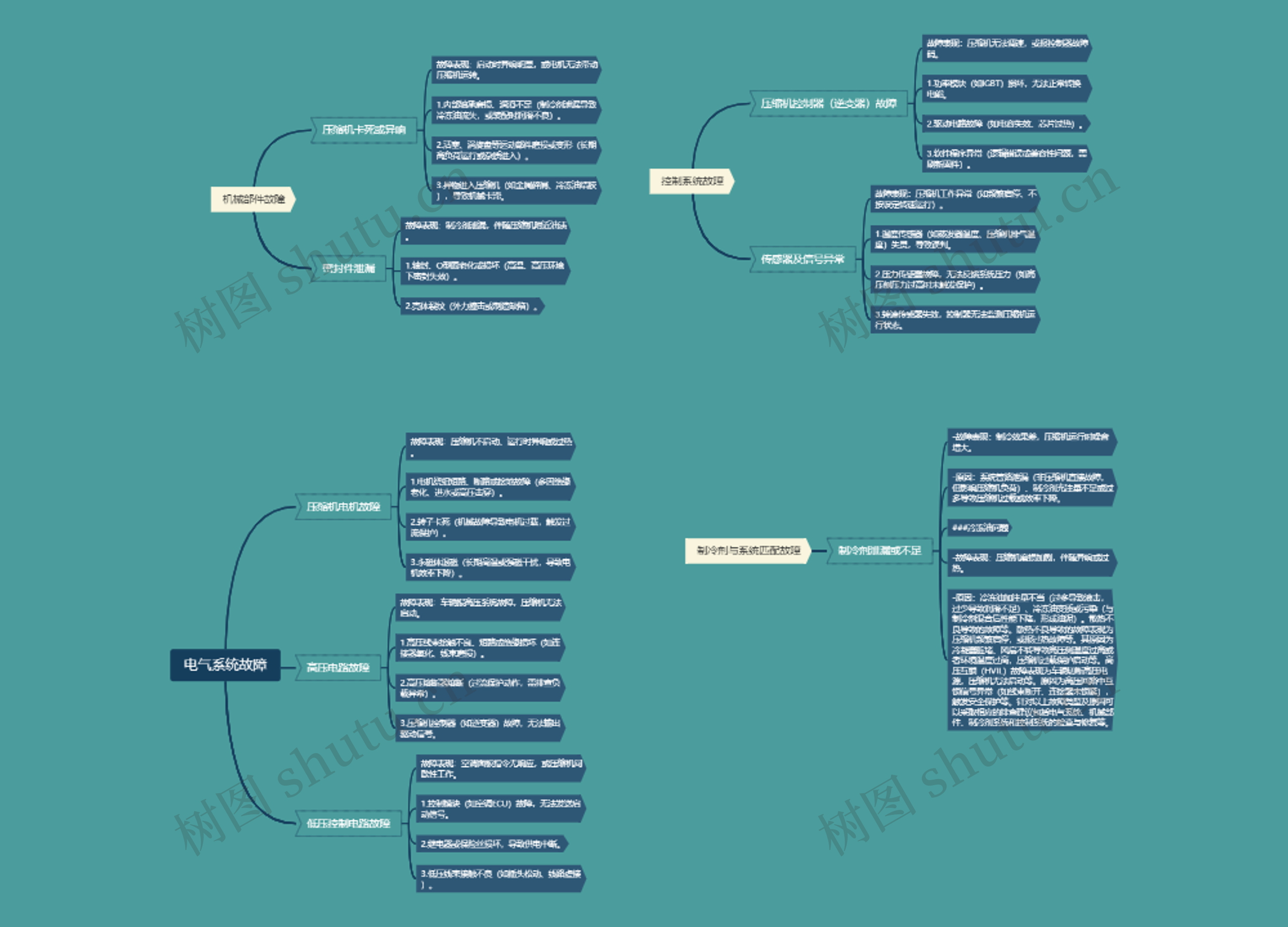

思维导图大纲

压缩机电机故障

故障表现：压缩机不启动、运行时异响或过热。

1.电机绕组短路、断路或接地故障（多因绝缘老化、进水或高压击穿）。

2.转子卡死（机械故障导致电机过载，触发过流保护）。

3.永磁体退磁（长期高温或强磁干扰，导致电机效率下降）。

高压电路故障

故障表现：车辆报高压系统故障，压缩机无法启动。

1.高压线束接触不良、短路或绝缘损坏（如连接器氧化、线束磨损）。

2.高压熔断器熔断（过流保护动作，需排查负载异常）。

3.压缩机控制器（如逆变器）故障，无法输出驱动信号。

低压控制电路故障

故障表现：空调面板指令无响应，或压缩机间歇性工作。

1.控制模块（如空调ECU）故障，无法发送启动信号。

2.继电器或保险丝损坏，导致供电中断。

3.低压线束接触不良（如插头松动、线路虚接）。

机械部件故障思维导图模板大纲

压缩机卡死或异响

故障表现：启动时异响明显，或电机无法带动压缩机运转。

1.内部轴承磨损、润滑不足（制冷剂泄漏导致冷冻油流失，或装配时润滑不良）。

2.活塞、涡旋盘等运动部件磨损或变形（长期高负荷运行或杂质进入）。

3.异物进入压缩机（如金属碎屑、冷冻油结胶），导致机械卡滞。

密封件泄漏

故障表现：制冷剂泄漏，伴随压缩机附近油渍。

1.轴封、O型圈老化或损坏（高温、高压环境下密封失效）。

2.壳体裂纹（外力撞击或制造缺陷）。

控制系统故障思维导图模板大纲

压缩机控制器（逆变器）故障

故障表现：压缩机无法调速，或报控制器故障码。

1.功率模块（如IGBT）损坏，无法正常转换电能。

2.驱动电路故障（如电容失效、芯片过热）。

3.软件程序异常（逻辑错误或兼容性问题，需刷新固件）。

传感器及信号异常

故障表现：压缩机工作异常（如频繁启停、不按设定转速运行）。

1.温度传感器（如蒸发器温度、压缩机排气温度）失灵，导致误判。

2.压力传感器故障，无法反馈系统压力（如高压侧压力过高时未触发保护）。

3.转速传感器失效，控制器无法监测压缩机运行状态。

制冷剂与系统匹配故障思维导图模板大纲

制冷剂泄漏或不足

-故障表现：制冷效果差，压缩机运行时噪音增大。

-原因：系统管路泄漏（非压缩机直接故障，但影响压缩机负荷）、制冷剂充注量不足或过多导致压缩机过载或效率下降。

###冷冻油问题

-故障表现：压缩机磨损加剧，伴随异响或过热。

-原因：冷冻油加注量不当（过多导致液击，过少导致润滑不足）、冷冻油变质或污染（与制冷剂混合后性能下降，形成油泥）。散热不良导致的故障等。散热不良导致的故障表现为压缩机频繁启停，或报过热故障等。其原因为冷凝器脏堵、风扇不转导致高压侧温度过高或者环境温度过高，压缩机过载保护启动等。高压互锁（HVIL）故障表现为车辆切断高压电源，压缩机无法启动等。原因为高压回路中互锁信号异常（如线束断开、连接器未锁紧），触发安全保护等。针对以上故障类型及原因可以采取相应的排查建议包括电气系统、机械部件、制冷剂系统和控制系统的检查与修复等。
