1 系统建设目标

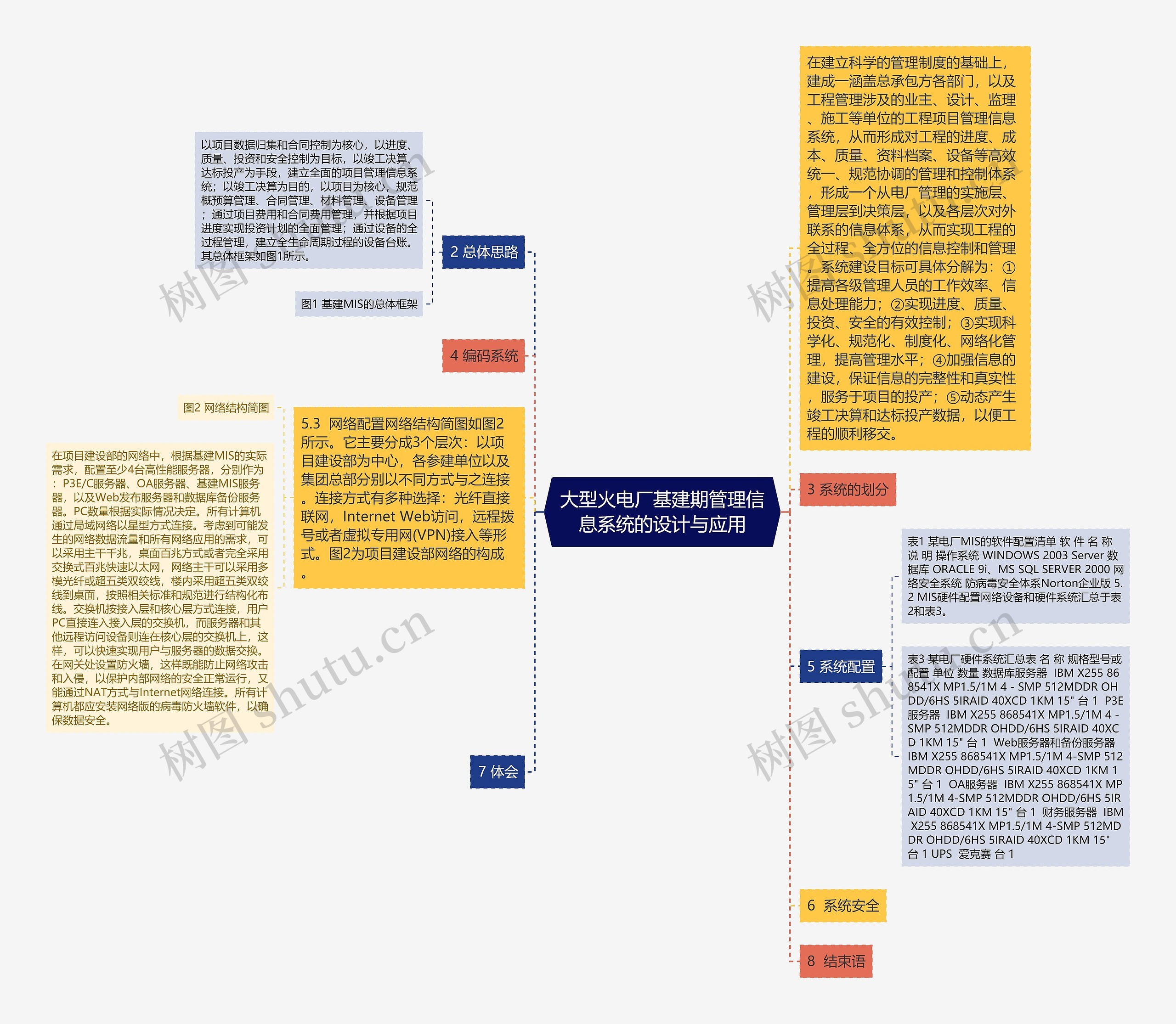

树图思维导图提供《大型火电厂基建期管理信息系统的设计与应用》在线思维导图免费制作，点击“编辑”按钮，可对《大型火电厂基建期管理信息系统的设计与应用》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：e31fa86083455743fb75f8176c1367e3

思维导图大纲

2 总体思路

以项目数据归集和合同控制为核心，以进度、质量、投资和安全控制为目标，以竣工决算、达标投产为手段，建立全面的项目管理信息系统；以竣工决算为目的，以项目为核心，规范概预算管理、合同管理、材料管理、设备管理；通过项目费用和合同费用管理，并根据项目进度实现投资计划的全面管理；通过设备的全过程管理，建立全生命周期过程的设备台账。其总体框架如图1所示。

图1 基建MIS的总体框架

3 系统的划分

4 编码系统

5 系统配置

表1 某电厂MIS的软件配置清单软件名称说明操作系统 WINDOWS 2003 Server 数据库 ORACLE 9i、MS SQL SERVER 2000 网络安全系统防病毒安全体系Norton企业版 5.2 MIS硬件配置网络设备和硬件系统汇总于表2和表3。

表3 某电厂硬件系统汇总表名称规格型号或配置单位数量数据库服务器 IBM X255 868541X MP1.5/1M 4 - SMP 512MDDR OHDD/6HS 5IRAID 40XCD 1KM 15" 台 1 P3E服务器 IBM X255 868541X MP1.5/1M 4 - SMP 512MDDR OHDD/6HS 5IRAID 40XCD 1KM 15" 台 1 Web服务器和备份服务器 IBM X255 868541X MP1.5/1M 4-SMP 512MDDR OHDD/6HS 5IRAID 40XCD 1KM 15" 台 1 OA服务器 IBM X255 868541X MP1.5/1M 4-SMP 512MDDR OHDD/6HS 5IRAID 40XCD 1KM 15" 台 1 财务服务器 IBM X255 868541X MP1.5/1M 4-SMP 512MDDR OHDD/6HS 5IRAID 40XCD 1KM 15" 台 1 UPS 爱克赛台 1

5.3 网络配置网络结构简图如图2所示。它主要分成3个层次：以项目建设部为中心，各参建单位以及集团总部分别以不同方式与之连接。连接方式有多种选择：光纤直接联网，Internet Web访问，远程拨号或者虚拟专用网(VPN)接入等形式。图2为项目建设部网络的构成。

图2 网络结构简图

在项目建设部的网络中，根据基建MIS的实际需求，配置至少4台高性能服务器，分别作为：P3E/C服务器、OA服务器、基建MIS服务器，以及Web发布服务器和数据库备份服务器。PC数量根据实际情况决定。所有计算机通过局域网络以星型方式连接。考虑到可能发生的网络数据流量和所有网络应用的需求，可以采用主干千兆，桌面百兆方式或者完全采用交换式百兆快速以太网，网络主干可以采用多模光纤或超五类双绞线，楼内采用超五类双绞线到桌面，按照相关标准和规范进行结构化布线。交换机按接入层和核心层方式连接，用户PC直接连入接入层的交换机，而服务器和其他远程访问设备则连在核心层的交换机上，这样，可以快速实现用户与服务器的数据交换。在网关处设置防火墙，这样既能防止网络攻击和入侵，以保护内部网络的安全正常运行，又能通过NAT方式与Internet网络连接。所有计算机都应安装网络版的病毒防火墙软件，以确保数据安全。

6 系统安全

7 体会

8 结束语
