电气误操作会直接造成设备损坏，甚至会造成人身伤亡和重大电网事故。湖北省超高压局自1982年以来，电气误操作事故时有发生，特别是2000年先后发生2起电气误操作事故，给企业造成了重大经济损失和不良影响。2000年下半年开始，该局从硬件建设入手，投入近百万资金，对3座500kV变电站防误闭锁装置进行改造。在软件方面，加强了对运行人员的安全思想教育、技术培训和防误装置的运行管理，有效地杜绝了电气误操作事故。

树图思维导图提供《电气误操作事故的原因及解决措施》在线思维导图免费制作，点击“编辑”按钮，可对《电气误操作事故的原因及解决措施》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：8e38520071cc73b6debc7d57a6c033a7

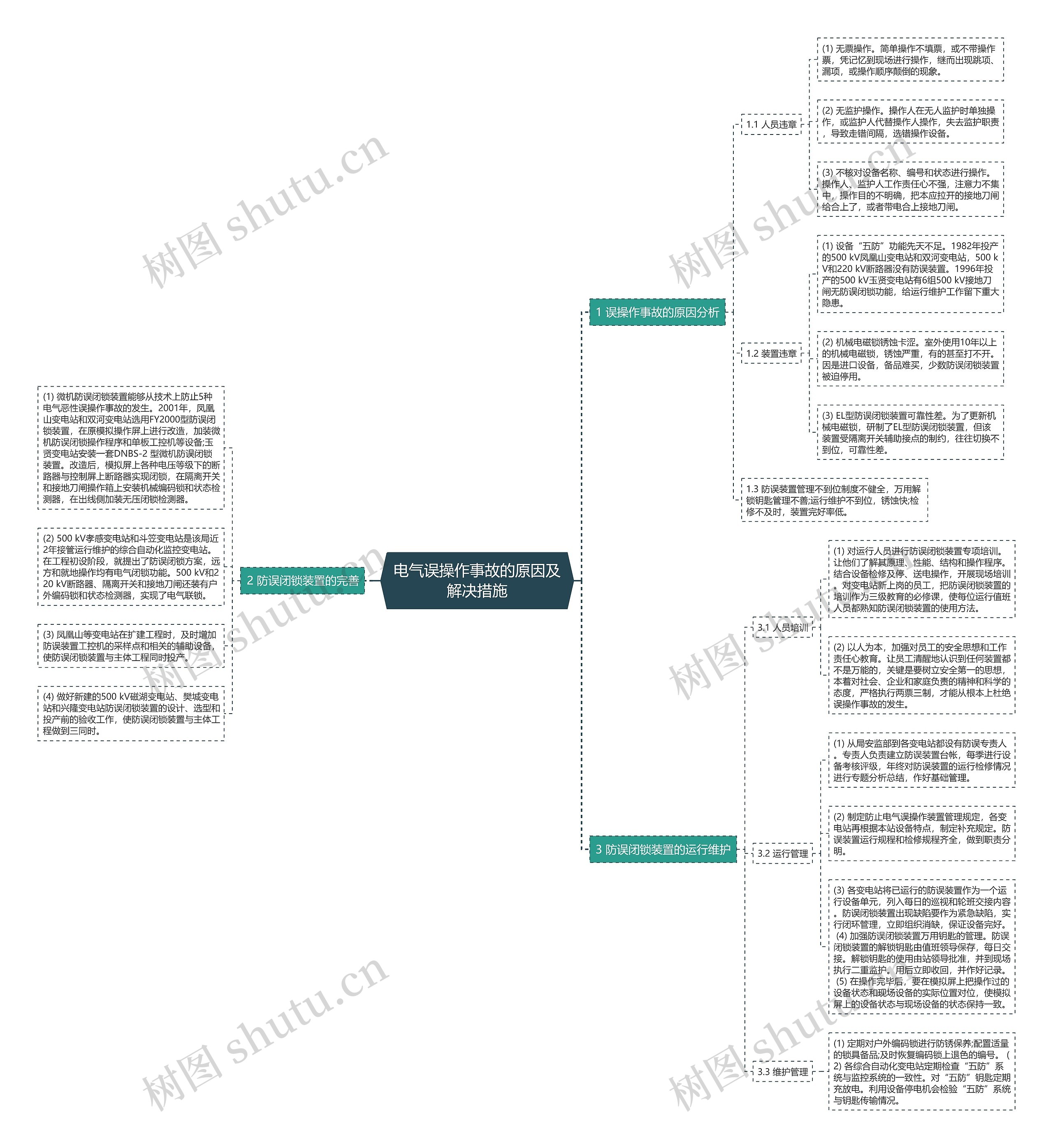

思维导图大纲

1 误操作事故的原因分析

1.1 人员违章

(1) 无票操作。简单操作不填票，或不带操作票，凭记忆到现场进行操作，继而出现跳项、漏项，或操作顺序颠倒的现象。

(2) 无监护操作。操作人在无人监护时单独操作，或监护人代替操作人操作，失去监护职责，导致走错间隔，选错操作设备。

(3) 不核对设备名称、编号和状态进行操作。操作人、监护人工作责任心不强，注意力不集中，操作目的不明确，把本应拉开的接地刀闸给合上了，或者带电合上接地刀闸。

1.2 装置违章

(1) 设备“五防”功能先天不足。1982年投产的500 kV凤凰山变电站和双河变电站，500 kV和220 kV断路器没有防误装置。1996年投产的500 kV玉贤变电站有6组500 kV接地刀闸无防误闭锁功能，给运行维护工作留下重大隐患。

(2) 机械电磁锁锈蚀卡涩。室外使用10年以上的机械电磁锁，锈蚀严重，有的甚至打不开。因是进口设备，备品难买，少数防误闭锁装置被迫停用。

(3) EL型防误闭锁装置可靠性差。为了更新机械电磁锁，研制了EL型防误闭锁装置，但该装置受隔离开关辅助接点的制约，往往切换不到位，可靠性差。

1.3 防误装置管理不到位制度不健全，万用解锁钥匙管理不善;运行维护不到位，锈蚀快;检修不及时，装置完好率低。

2 防误闭锁装置的完善

(1) 微机防误闭锁装置能够从技术上防止5种电气恶性误操作事故的发生。2001年，凤凰山变电站和双河变电站选用FY2000型防误闭锁装置，在原模拟操作屏上进行改造，加装微机防误闭锁操作程序和单板工控机等设备;玉贤变电站安装一套DNBS-2 型微机防误闭锁装置。改造后，模拟屏上各种电压等级下的断路器与控制屏上断路器实现闭锁，在隔离开关和接地刀闸操作箱上安装机械编码锁和状态检测器，在出线侧加装无压闭锁检测器。

(2) 500 kV孝感变电站和斗笠变电站是该局近2年接管运行维护的综合自动化监控变电站。在工程初设阶段，就提出了防误闭锁方案，远方和就地操作均有电气闭锁功能。500 kV和220 kV断路器、隔离开关和接地刀闸还装有户外编码锁和状态检测器，实现了电气联锁。

(3) 凤凰山等变电站在扩建工程时，及时增加防误装置工控机的采样点和相关的辅助设备，使防误闭锁装置与主体工程同时投产。

(4) 做好新建的500 kV磁湖变电站、樊城变电站和兴隆变电站防误闭锁装置的设计、选型和投产前的验收工作，使防误闭锁装置与主体工程做到三同时。

3 防误闭锁装置的运行维护

3.1 人员培训

(1) 对运行人员进行防误闭锁装置专项培训。让他们了解其原理、性能、结构和操作程序。结合设备检修及停、送电操作，开展现场培训。对变电站新上岗的员工，把防误闭锁装置的培训作为三级教育的必修课，使每位运行值班人员都熟知防误闭锁装置的使用方法。

(2) 以人为本，加强对员工的安全思想和工作责任心教育。让员工清醒地认识到任何装置都不是万能的，关键是要树立安全第一的思想，本着对社会、企业和家庭负责的精神和科学的态度，严格执行两票三制，才能从根本上杜绝误操作事故的发生。

3.2 运行管理

(1) 从局安监部到各变电站都设有防误专责人。专责人负责建立防误装置台帐，每季进行设备考核评级，年终对防误装置的运行检修情况进行专题分析总结，作好基础管理。

(2) 制定防止电气误操作装置管理规定，各变电站再根据本站设备特点，制定补充规定。防误装置运行规程和检修规程齐全，做到职责分明。

(3) 各变电站将已运行的防误装置作为一个运行设备单元，列入每日的巡视和轮班交接内容。防误闭锁装置出现缺陷要作为紧急缺陷，实行闭环管理，立即组织消缺，保证设备完好。 (4) 加强防误闭锁装置万用钥匙的管理。防误闭锁装置的解锁钥匙由值班领导保存，每日交接。解锁钥匙的使用由站领导批准，并到现场执行二重监护。用后立即收回，并作好记录。 (5) 在操作完毕后，要在模拟屏上把操作过的设备状态和现场设备的实际位置对位，使模拟屏上的设备状态与现场设备的状态保持一致。

3.3 维护管理

(1) 定期对户外编码锁进行防锈保养;配置适量的锁具备品;及时恢复编码锁上退色的编号。 (2) 各综合自动化变电站定期检查“五防”系统与监控系统的一致性。对“五防”钥匙定期充放电。利用设备停电机会检验“五防”系统与钥匙传输情况。
