老虎台井田和龙凤井田位于抚顺煤田的中部和东部，呈东高西低赋存，两矿之间留设50m保护煤柱，但因地质构造和采掘影响，实际只有30余m，局部仅4m，作为矿界煤柱，其作用和价值已不存在。如果龙凤井田内巷道和采空区被矿井自然涌水充满后，将形成400多万m3的水柱，如不采取措施排放，在矿界煤柱煤层底板—580m标高以上，水压将达到60个大气压以上，这就对老虎台矿安全生产构成严重威胁，一旦透水，后果不堪设想，防治龙凤矿井水问题迫在眉睫。

树图思维导图提供《矿井水的防治与利用》在线思维导图免费制作，点击“编辑”按钮，可对《矿井水的防治与利用》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：8c68485e2abb6c7780b69cc172bfe5c9

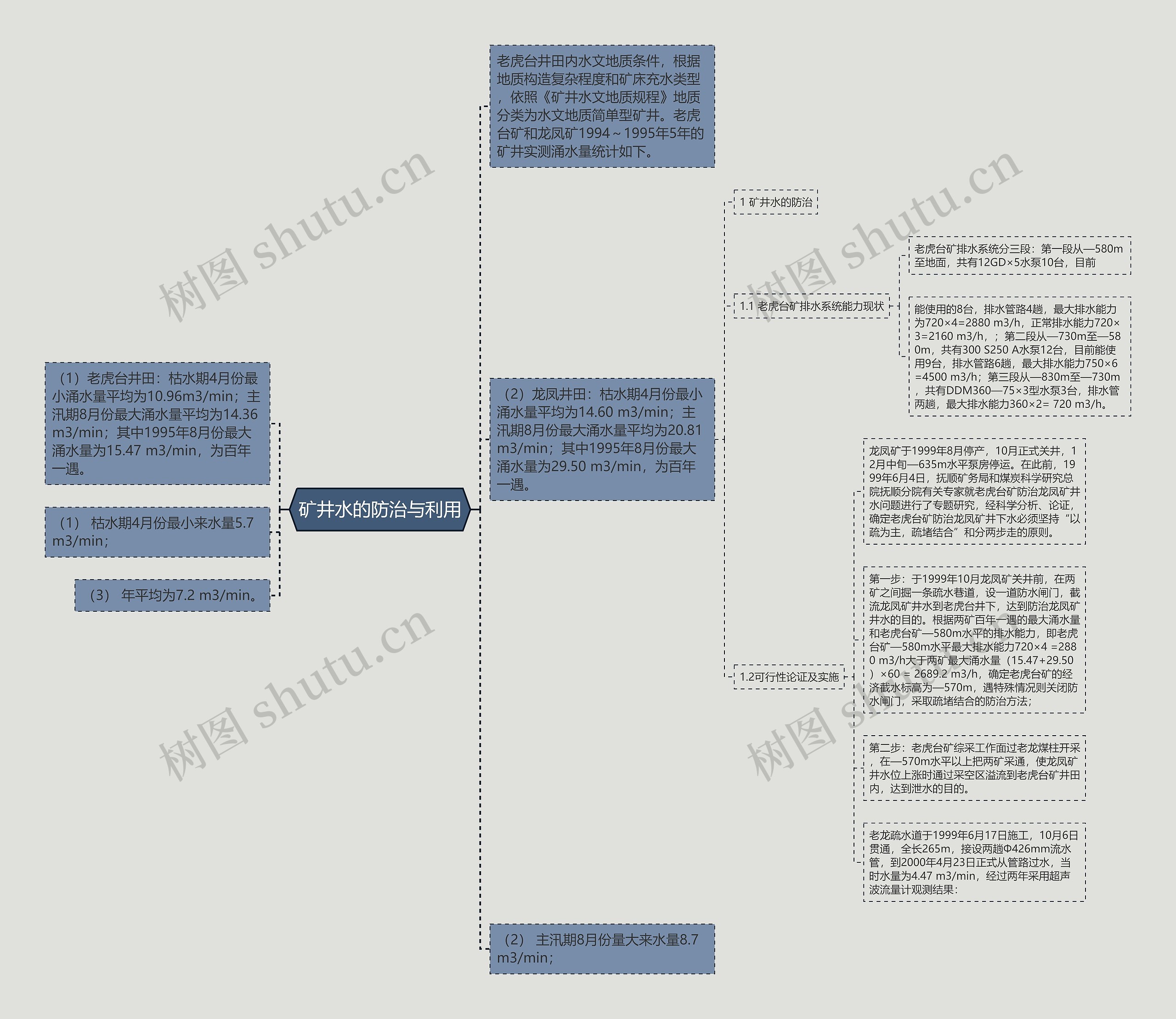

思维导图大纲

（2）龙凤井田：枯水期4月份最小涌水量平均为14.60 m3/min；主汛期8月份最大涌水量平均为20.81 m3/min；其中1995年8月份最大涌水量为29.50 m3/min，为百年一遇。

1 矿井水的防治

1.1 老虎台矿排水系统能力现状

老虎台矿排水系统分三段：第一段从—580m至地面，共有12GD×5水泵10台，目前

能使用的8台，排水管路4趟，最大排水能力为720×4=2880 m3/h，正常排水能力720×3=2160 m3/h，；第二段从—730m至—580m，共有300 S250 A水泵12台，目前能使用9台，排水管路6趟，最大排水能力750×6=4500 m3/h；第三段从—830m至—730m，共有DDM360—75×3型水泵3台，排水管两趟，最大排水能力360×2= 720 m3/h。

1.2可行性论证及实施

龙凤矿于1999年8月停产，10月正式关井，12月中旬—635m水平泵房停运。在此前，1999年6月4日，抚顺矿务局和煤炭科学研究总院抚顺分院有关专家就老虎台矿防治龙凤矿井水问题进行了专题研究，经科学分析、论证，确定老虎台矿防治龙凤矿井下水必须坚持“以疏为主，疏堵结合”和分两步走的原则。

第一步：于1999年10月龙凤矿关井前，在两矿之间掘一条疏水巷道，设一道防水闸门，截流龙凤矿井水到老虎台井下，达到防治龙凤矿井水的目的。根据两矿百年一遇的最大涌水量和老虎台矿—580m水平的排水能力，即老虎台矿—580m水平最大排水能力720×4 =2880 m3/h大于两矿最大涌水量（15.47+29.50）×60 = 2689.2 m3/h，确定老虎台矿的经济截水标高为—570m，遇特殊情况则关闭防水闸门，采取疏堵结合的防治方法；

第二步：老虎台矿综采工作面过老龙煤柱开采，在—570m水平以上把两矿采通，使龙凤矿井水位上涨时通过采空区溢流到老虎台矿井田内，达到泄水的目的。

老龙疏水道于1999年6月17日施工，10月6日贯通，全长265m，接设两趟Φ426mm流水管，到2000年4月23日正式从管路过水，当时水量为4.47 m3/min，经过两年采用超声波流量计观测结果：

（1）枯水期4月份最小来水量5.7 m3/min；

（2）主汛期8月份量大来水量8.7 m3/min；

（3）年平均为7.2 m3/min。
