冲压加工是利用金属模具将钢材或坯料分离或变形的工艺方法。具有操作简单、生产效率高、尺寸和形状精度高、能冲制复杂零件、容易实现机械化和自动化等优点。广泛应用于汽车、拖拉机、电机、电器仪表、轻工等制造行业中。

树图思维导图提供《冲压机械安全》在线思维导图免费制作，点击“编辑”按钮，可对《冲压机械安全》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：bd9d424f26c257818191b2cef44ce5d4

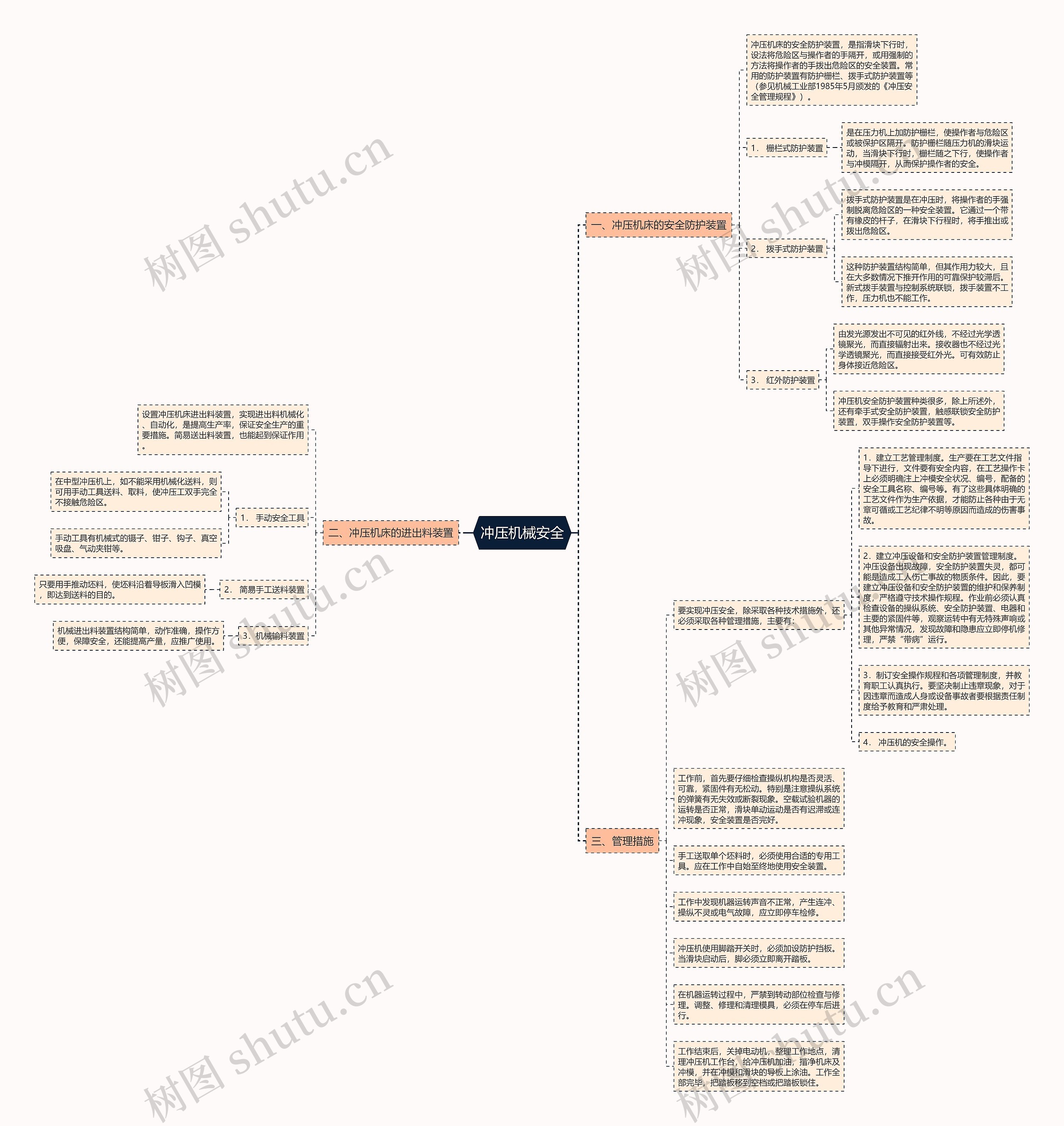

思维导图大纲

一、冲压机床的安全防护装置

冲压机床的安全防护装置，是指滑块下行时，设法将危险区与操作者的手隔开，或用强制的方法将操作者的手拨出危险区的安全装置。常用的防护装置有防护栅栏、拨手式防护装置等（参见机械工业部1985年5月颁发的《冲压安全管理规程》）。

1．栅栏式防护装置

是在压力机上加防护栅栏，使操作者与危险区或被保护区隔开。防护栅栏随压力机的滑块运动，当滑块下行时，栅栏随之下行，使操作者与冲模隔开，从而保护操作者的安全。

2．拨手式防护装置

拨手式防护装置是在冲压时，将操作者的手强制脱离危险区的一种安全装置。它通过一个带有橡皮的杆子，在滑块下行程时，将手推出或拨出危险区。

这种防护装置结构简单，但其作用力较大，且在大多数情况下推开作用的可靠保护较滞后。新式拨手装置与控制系统联锁，拨手装置不工作，压力机也不能工作。

3．红外防护装置

由发光源发出不可见的红外线，不经过光学透镜聚光，而直接辐射出来。接收器也不经过光学透镜聚光，而直接接受红外光。可有效防止身体接近危险区。

冲压机安全防护装置种类很多，除上所述外，还有牵手式安全防护装置，触感联锁安全防护装置，双手操作安全防护装置等。

二、冲压机床的进出料装置

设置冲压机床进出料装置，实现进出料机械化、自动化，是提高生产率，保证安全生产的重要措施。简易送出料装置，也能起到保证作用。

1．手动安全工具

在中型冲压机上，如不能采用机械化送料，则可用手动工具送料、取料，使冲压工双手完全不接触危险区。

手动工具有机械式的镊子、钳子、钩子、真空吸盘、气动夹钳等。

2．简易手工送料装置

只要用手推动坯料，使坯料沿着导板滑入凹模，即达到送料的目的。

3．机械输料装置

机械进出料装置结构简单，动作准确，操作方便，保障安全，还能提高产量，应推广使用。

三、管理措施

要实现冲压安全，除采取各种技术措施外，还必须采取各种管理措施，主要有：

1．建立工艺管理制度。生产要在工艺文件指导下进行，文件要有安全内容，在工艺操作卡上必须明确注上冲模安全状况、编号，配备的安全工具名称、编号等。有了这些具体明确的工艺文件作为生产依据，才能防止各种由于无章可循或工艺纪律不明等原因而造成的伤害事故。

2．建立冲压设备和安全防护装置管理制度。冲压设备出现故障，安全防护装置失灵，都可能是造成工人伤亡事故的物质条件。因此，要建立冲压设备和安全防护装置的维护和保养制度，严格遵守技术操作规程。作业前必须认真检查设备的操纵系统、安全防护装置、电器和主要的紧固件等，观察运转中有无特殊声响或其他异常情况，发现故障和隐患应立即停机修理，严禁“带病”运行。

3．制订安全操作规程和各项管理制度，并教育职工认真执行。要坚决制止违章现象，对于因违章而造成人身或设备事故者要根据责任制度给予教育和严肃处理。

4．冲压机的安全操作。

工作前，首先要仔细检查操纵机构是否灵活、可靠，紧固件有无松动。特别是注意操纵系统的弹簧有无失效或断裂现象。空载试验机器的运转是否正常，滑块单动运动是否有迟滞或连冲现象，安全装置是否完好。

手工送取单个坯料时，必须使用合适的专用工具。应在工作中自始至终地使用安全装置。

工作中发现机器运转声音不正常，产生连冲、操纵不灵或电气故障，应立即停车检修。

冲压机使用脚踏开关时，必须加设防护挡板。当滑块启动后，脚必须立即离开踏板。

在机器运转过程中，严禁到转动部位检查与修理。调整、修理和清理模具，必须在停车后进行。

工作结束后，关掉电动机，整理工作地点，清理冲压机工作台，给冲压机加油，揩净机床及冲模，并在冲模和滑块的导板上涂油。工作全部完毕，把踏板移到空档或把踏板锁住。
