一、地下室结构设计难点概述

树图思维导图提供《建筑工程中地下室结构设计探析》在线思维导图免费制作，点击“编辑”按钮，可对《建筑工程中地下室结构设计探析》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：82d9f8d1f467ba4cb92e189487058ae4

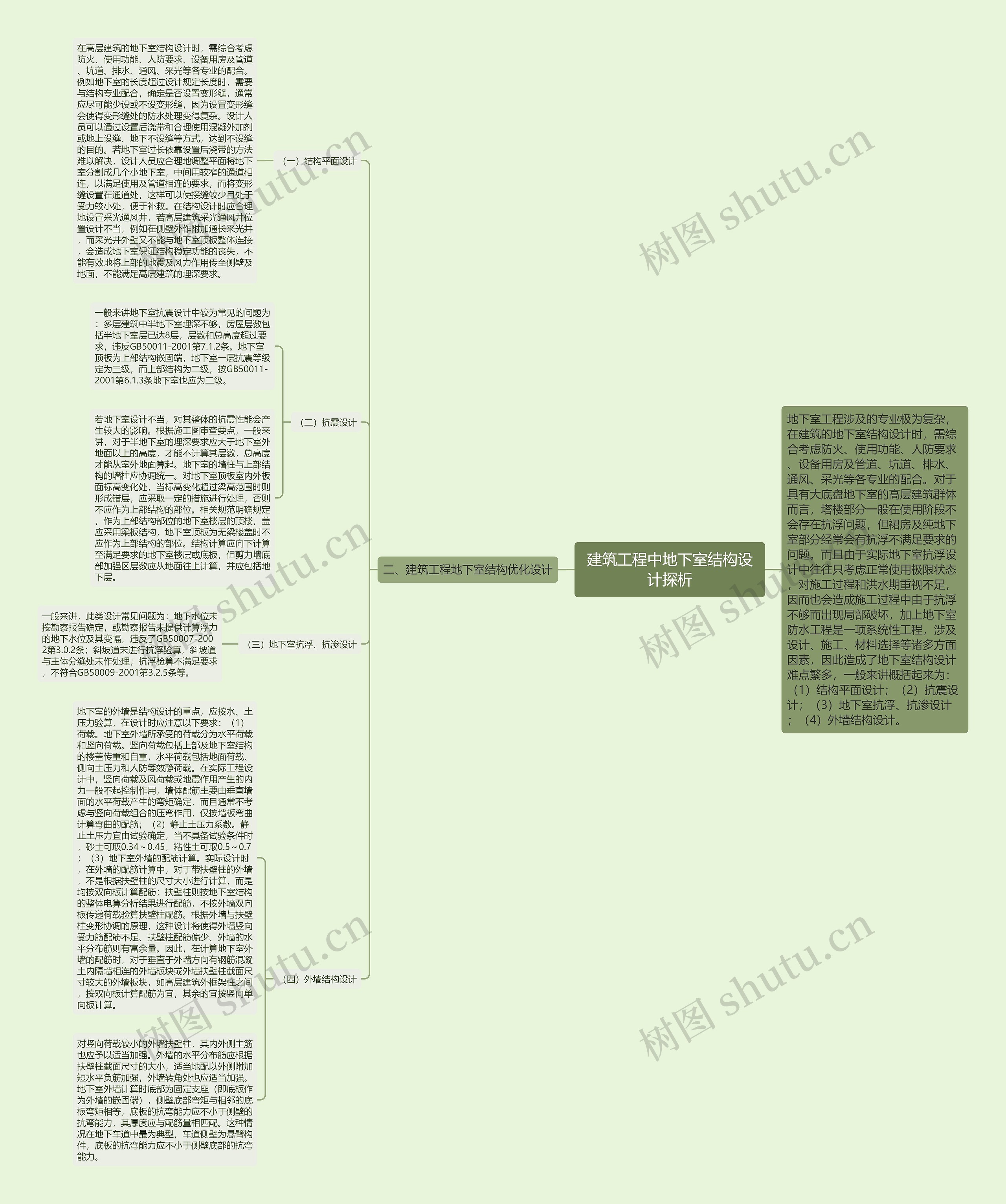

思维导图大纲

二、建筑工程地下室结构优化设计

（一）结构平面设计

在高层建筑的地下室结构设计时，需综合考虑防火、使用功能、人防要求、设备用房及管道、坑道、排水、通风、采光等各专业的配合。例如地下室的长度超过设计规定长度时，需要与结构专业配合，确定是否设置变形缝，通常应尽可能少设或不设变形缝，因为设置变形缝会使得变形缝处的防水处理变得复杂。设计人员可以通过设置后浇带和合理使用混凝外加剂或地上设缝、地下不设缝等方式，达到不设缝的目的。若地下室过长依靠设置后浇带的方法难以解决，设计人员应合理地调整平面将地下室分割成几个小地下室，中间用较窄的通道相连，以满足使用及管道相连的要求，而将变形缝设置在通道处，这样可以使接缝较少且处于受力较小处，便于补救。在结构设计时应合理地设置采光通风井，若高层建筑采光通风井位置设计不当，例如在侧壁外作附加通长采光井，而采光井外壁又不能与地下室顶板整体连接，会造成地下室保证结构稳定功能的丧失，不能有效地将上部的地震及风力作用传至侧壁及地面，不能满足高层建筑的埋深要求。

（二）抗震设计

一般来讲地下室抗震设计中较为常见的问题为：多层建筑中半地下室埋深不够，房屋层数包括半地下室层已达8层，层数和总高度超过要求，违反GB50011-2001第7.1.2条。地下室顶板为上部结构嵌固端，地下室一层抗震等级定为三级，而上部结构为二级，按GB50011-2001第6.1.3条地下室也应为二级。

若地下室设计不当，对其整体的抗震性能会产生较大的影响。根据施工图审查要点，一般来讲，对于半地下室的埋深要求应大于地下室外地面以上的高度，才能不计算其层数，总高度才能从室外地面算起。地下室的墙柱与上部结构的墙柱应协调统一。对地下室顶板室内外板面标高变化处，当标高变化超过梁高范围时则形成错层，应采取一定的措施进行处理，否则不应作为上部结构的部位。相关规范明确规定，作为上部结构部位的地下室楼层的顶楼，盖应采用梁板结构，地下室顶板为无梁楼盖时不应作为上部结构的部位。结构计算应向下计算至满足要求的地下室楼层或底板，但剪力墙底部加强区层数应从地面往上计算，并应包括地下层。

（三）地下室抗浮、抗渗设计

一般来讲，此类设计常见问题为：地下水位未按勘察报告确定，或勘察报告未提供计算浮力的地下水位及其变幅，违反了GB50007-2002第3.0.2条；斜坡道未进行抗浮验算，斜坡道与主体分缝处未作处理；抗浮验算不满足要求，不符合GB50009-2001第3.2.5条等。

（四）外墙结构设计

地下室的外墙是结构设计的重点，应按水、土压力验算，在设计时应注意以下要求：（1）荷载。地下室外墙所承受的荷载分为水平荷载和竖向荷载。竖向荷载包括上部及地下室结构的楼盖传重和自重，水平荷载包括地面荷载、侧向土压力和人防等效静荷载。在实际工程设计中，竖向荷载及风荷载或地震作用产生的内力一般不起控制作用，墙体配筋主要由垂直墙面的水平荷载产生的弯矩确定，而且通常不考虑与竖向荷载组合的压弯作用，仅按墙板弯曲计算弯曲的配筋；（2）静止土压力系数。静止土压力宜由试验确定，当不具备试验条件时，砂土可取0.34～0.45，粘性土可取0.5～0.7；（3）地下室外墙的配筋计算。实际设计时，在外墙的配筋计算中，对于带扶壁柱的外墙，不是根据扶壁柱的尺寸大小进行计算，而是均按双向板计算配筋；扶壁柱则按地下室结构的整体电算分析结果进行配筋，不按外墙双向板传递荷载验算扶壁柱配筋。根据外墙与扶壁柱变形协调的原理，这种设计将使得外墙竖向受力筋配筋不足、扶壁柱配筋偏少、外墙的水平分布筋则有富余量。因此，在计算地下室外墙的配筋时，对于垂直于外墙方向有钢筋混凝土内隔墙相连的外墙板块或外墙扶壁柱截面尺寸较大的外墙板块，如高层建筑外框架柱之间，按双向板计算配筋为宜，其余的宜按竖向单向板计算。

对竖向荷载较小的外墙扶壁柱，其内外侧主筋也应予以适当加强。外墙的水平分布筋应根据扶壁柱截面尺寸的大小，适当地配以外侧附加短水平负筋加强，外墙转角处也应适当加强。地下室外墙计算时底部为固定支座（即底板作为外墙的嵌固端），侧壁底部弯矩与相邻的底板弯矩相等，底板的抗弯能力应不小于侧壁的抗弯能力，其厚度应与配筋量相匹配。这种情况在地下车道中最为典型，车道侧壁为悬臂构件，底板的抗弯能力应不小于侧壁底部的抗弯能力。
