工程名称：（略）

树图思维导图提供《模板工程技术安全交底》在线思维导图免费制作，点击“编辑”按钮，可对《模板工程技术安全交底》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：73c5316e67ebb1242d15f93c8180b87a

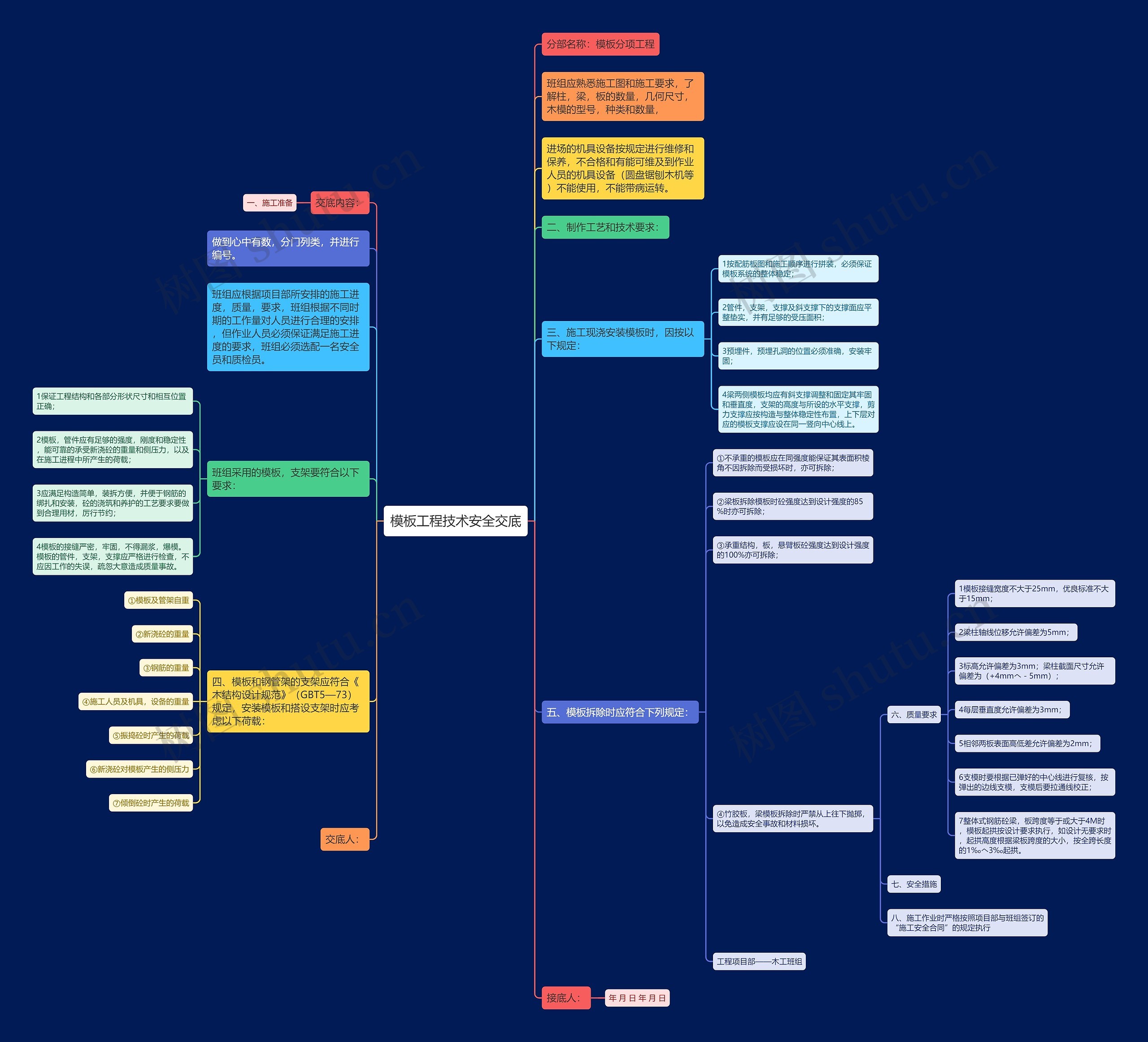

思维导图大纲

交底内容：

一、施工准备

班组应熟悉施工图和施工要求，了解柱，梁，板的数量，几何尺寸，木模的型号，种类和数量，

做到心中有数，分门列类，并进行编号。

进场的机具设备按规定进行维修和保养，不合格和有能可维及到作业人员的机具设备（圆盘锯刨木机等）不能使用，不能带病运转。

班组应根据项目部所安排的施工进度，质量，要求，班组根据不同时期的工作量对人员进行合理的安排，但作业人员必须保证满足施工进度的要求，班组必须选配一名安全员和质检员。

二、制作工艺和技术要求：

班组采用的模板，支架要符合以下要求：

1保证工程结构和各部分形状尺寸和相互位置正确；

2模板，管件应有足够的强度，刚度和稳定性，能可靠的承受新浇砼的重量和侧压力，以及在施工进程中所产生的荷载；

3应满足构造简单，装拆方便，并便于钢筋的绑扎和安装，砼的浇筑和养护的工艺要求要做到合理用材，厉行节约；

4模板的接缝严密，牢固，不得漏浆，爆模。模板的管件，支架，支撑应严格进行检查，不应因工作的失误，疏忽大意造成质量事故。

三、施工现浇安装模板时，因按以下规定：

1按配筋板图和施工顺序进行拼装，必须保证模板系统的整体稳定；

2管件，支架，支撑及斜支撑下的支撑面应平整垫实，并有足够的受压面积；

3预埋件，预埋孔洞的位置必须准确，安装牢固；

4梁两侧模板均应有斜支撑调整和固定其牢固和垂直度，支架的高度与所设的水平支撑，剪力支撑应按构造与整体稳定性布置，上下层对应的模板支撑应设在同一竖向中心线上。

四、模板和钢管架的支架应符合《木结构设计规范》（GBT5—73）规定，安装模板和搭设支架时应考虑以下荷载：

①模板及管架自重

②新浇砼的重量

③钢筋的重量

④施工人员及机具，设备的重量

⑤振捣砼时产生的荷载

⑥新浇砼对模板产生的侧压力

⑦倾倒砼时产生的荷载

五、模板拆除时应符合下列规定：

①不承重的模板应在同强度能保证其表面积棱角不因拆除而受损坏时，亦可拆除；

②梁板拆除模板时砼强度达到设计强度的85%时亦可拆除；

③承重结构，板，悬臂板砼强度达到设计强度的100%亦可拆除；

④竹胶板，梁模板拆除时严禁从上往下抛掷，以免造成安全事故和材料损坏。

六、质量要求

1模板接缝宽度不大于25mm，优良标准不大于15mm；

2梁柱轴线位移允许偏差为5mm；

3标高允许偏差为3mm；梁柱截面尺寸允许偏差为（+4mmへ－5mm）；

4每层垂直度允许偏差为3mm；

5相邻两板表面高低差允许偏差为2mm；

6支模时要根据已弹好的中心线进行复核，按弹出的边线支模，支模后要拉通线校正；

7整体式钢筋砼梁，板跨度等于或大于4M时，模板起拱按设计要求执行，如设计无要求时，起拱高度根据梁板跨度的大小，按全跨长度的1‰へ3‰起拱。

七、安全措施

八、施工作业时严格按照项目部与班组签订的“施工安全合同”的规定执行

工程项目部——木工班组

交底人：

接底人：

年月日年月日
