摘要：文章简要介绍了各种新技术（数字化技术、全球定位技术GPS、地理信息技术GIS、遥感技术RS）在工程测量中的应用及其优点。

树图思维导图提供《测绘新技术在工程测量中的应用及研究》在线思维导图免费制作，点击“编辑”按钮，可对《测绘新技术在工程测量中的应用及研究》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：e0877489f3ca50072860d9e6c142f90e

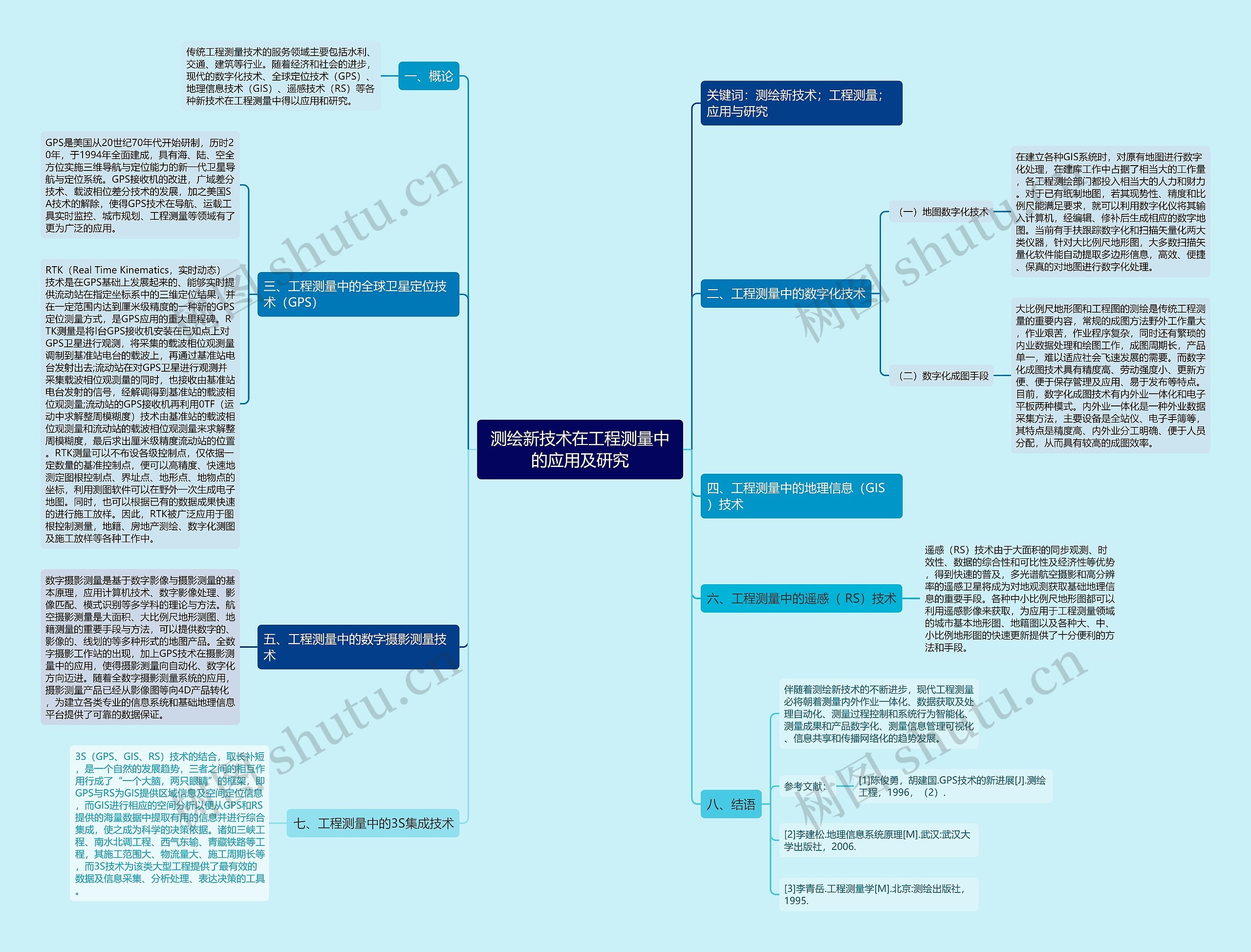

思维导图大纲

一、概论

传统工程测量技术的服务领域主要包括水利、交通、建筑等行业。随着经济和社会的进步，现代的数字化技术、全球定位技术（GPS）、地理信息技术（GIS）、遥感技术（RS）等各种新技术在工程测量中得以应用和研究。

二、工程测量中的数字化技术

（一）地图数字化技术

在建立各种GIS系统时，对原有地图进行数字化处理，在建库工作中占据了相当大的工作量，各工程测绘部门都投入相当大的人力和财力。对于已有纸制地图，若其现势性、精度和比例尺能满足要求，就可以利用数字化仪将其输入计算机，经编辑、修补后生成相应的数字地图。当前有手扶跟踪数字化和扫描矢量化两大类仪器，针对大比例尺地形图，大多数扫描矢量化软件能自动提取多边形信息，高效、便捷、保真的对地图进行数字化处理。

（二）数字化成图手段

大比例尺地形图和工程图的测绘是传统工程测量的重要内容，常规的成图方法野外工作量大，作业艰苦，作业程序复杂，同时还有繁琐的内业数据处理和绘图工作，成图周期长，产品单一，难以适应社会飞速发展的需要。而数字化成图技术具有精度高、劳动强度小、更新方便、便于保存管理及应用、易于发布等特点。目前，数字化成图技术有内外业一体化和电子平板两种模式。内外业一体化是一种外业数据采集方法，主要设备是全站仪、电子手簿等，其特点是精度高、内外业分工明确、便于人员分配，从而具有较高的成图效率。

三、工程测量中的全球卫星定位技术（GPS）

GPS是美国从20世纪70年代开始研制，历时20年，于1994年全面建成，具有海、陆、空全方位实施三维导航与定位能力的新一代卫星导航与定位系统。GPS接收机的改进，广域差分技术、载波相位差分技术的发展，加之美国SA技术的解除，使得GPS技术在导航、运载工具实时监控、城市规划、工程测量等领域有了更为广泛的应用。

RTK（Real Time Kinematics，实时动态）技术是在GPS基础上发展起来的、能够实时提供流动站在指定坐标系中的三维定位结果，并在一定范围内达到厘米级精度的一种新的GPS定位测量方式，是GPS应用的重大里程碑。RTK测量是将l台GPS接收机安装在已知点上对GPS卫星进行观测，将采集的载波相位观测量调制到基准站电台的载波上，再通过基准站电台发射出去;流动站在对GPS卫星进行观测并采集载波相位观测量的同时，也接收由基准站电台发射的信号，经解调得到基准站的载波相位观测量;流动站的GPS接收机再利用0TF（运动中求解整周模糊度）技术由基准站的载波相位观测量和流动站的载波相位观测量来求解整周模糊度，最后求出厘米级精度流动站的位置。RTK测量可以不布设各级控制点，仅依据一定数量的基准控制点，便可以高精度、快速地测定图根控制点、界址点、地形点、地物点的坐标，利用测图软件可以在野外一次生成电子地图。同时，也可以根据已有的数据成果快速的进行施工放样。因此，RTK被广泛应用于图根控制测量，地籍、房地产测绘、数字化测图及施工放样等各种工作中。

四、工程测量中的地理信息（GIS）技术

五、工程测量中的数字摄影测量技术

数字摄影测量是基于数字影像与摄影测量的基本原理，应用计算机技术、数字影像处理、影像匹配、模式识别等多学科的理论与方法。航空摄影测量是大面积、大比例尺地形测图、地籍测量的重要手段与方法，可以提供数字的、影像的、线划的等多种形式的地图产品。全数字摄影工作站的出现，加上GPS技术在摄影测量中的应用，使得摄影测量向自动化、数字化方向迈进。随着全数字摄影测量系统的应用，摄影测量产品已经从影像图等向4D产品转化，为建立各类专业的信息系统和基础地理信息平台提供了可靠的数据保证。

六、工程测量中的遥感（ RS）技术

遥感（RS）技术由于大面积的同步观测、时效性、数据的综合性和可比性及经济性等优势，得到快速的普及，多光谱航空摄影和高分辨率的遥感卫星将成为对地观测获取基础地理信息的重要手段。各种中小比例尺地形图都可以利用遥感影像来获取，为应用于工程测量领域的城市基本地形图、地籍图以及各种大、中、小比例地形图的快速更新提供了十分便利的方法和手段。

七、工程测量中的3S集成技术

3S（GPS、GIS、RS）技术的结合，取长补短，是一个自然的发展趋势，三者之间的相互作用行成了“一个大脑，两只眼睛”的框架，即GPS与RS为GIS提供区域信息及空间定位信息，而GIS进行相应的空间分析以便从GPS和RS提供的海量数据中提取有用的信息并进行综合集成，使之成为科学的决策依据。诸如三峡工程、南水北调工程、西气东输、青藏铁路等工程，其施工范围大、物流量大、施工周期长等，而3S技术为该类大型工程提供了最有效的数据及信息采集、分析处理、表达决策的工具。
