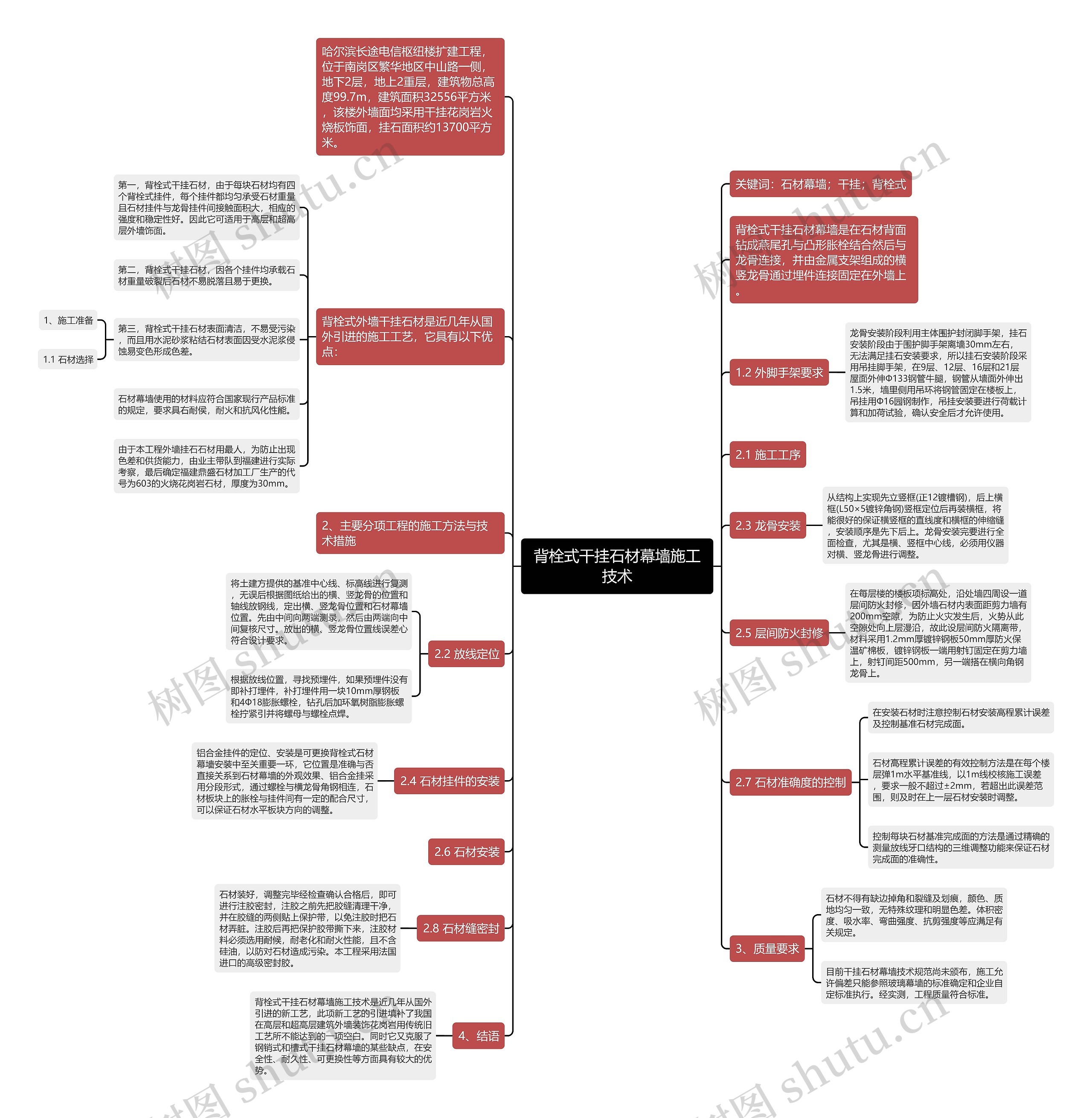

背栓式干挂石材幕墙施工技术思维导图模板大纲

关键词：石材幕墙；干挂；背栓式

哈尔滨长途电信枢纽楼扩建工程，位于南岗区繁华地区中山路一侧，地下2层，地上2重层，建筑物总高度99.7m，建筑面积32556平方米，该楼外墙面均采用干挂花岗岩火烧板饰面，挂石面积约13700平方米。

背栓式干挂石材幕墙是在石材背面钻成燕尾孔与凸形胀栓结合然后与龙骨连接，并由金属支架组成的横竖龙骨通过埋件连接固定在外墙上。

背栓式外墙干挂石材是近几年从国外引进的施工工艺，它具有以下优点：

第一，背栓式干挂石材，由于每块石材均有四个背栓式挂件，每个挂件都均匀承受石材重量且石材挂件与龙骨挂件间接触面积大，相应的强度和稳定性好。因此它可适用于高层和超高层外墙饰面。

第二，背栓式干挂石材，因各个挂件均承载石材重量破裂后石材不易脱落且易于更换。

第三，背栓式干挂石材表面清洁，不易受污染，而且用水泥砂浆粘结石材表面因受水泥浆侵蚀易变色形成色差。

1、施工准备

1.1 石材选择

石材幕墙使用的材料应符合国家现行产品标准的规定，要求具右耐侯，耐火和抗风化性能。

由于本工程外墙挂石石材用最人，为防止出现色差和供货能力，由业主带队到福建进行实际考察，最后确定福建鼎盛石材加工厂生产的代号为603的火烧花岗岩石材，厚度为30mm。

1.2 外脚手架要求

龙骨安装阶段利用主体围护封闭脚手架，挂石安装阶段由于围护脚手架离墙30mm左右，无法满足挂石安装要求，所以挂石安装阶段采用吊挂脚手架，在9层、12层、16层和21层屋面外伸Ф133钢管牛腿，钢管从墙面外伸出1.5米，墙里侧用吊环将钢管固定在楼板上，吊挂用Ф16园钢制作，吊挂安装要进行荷载计算和加荷试验，确认安全后才允许使用。

2、主要分项工程的施工方法与技术措施

2.1 施工工序

2.2 放线定位

将土建方提供的基准中心线、标高线进行复测，无误后根据图纸给出的横、竖龙骨的位置和轴线放钢线，定出横、竖龙骨位置和石材幕墙位置。先由中间向两端测录，然后由两端向中间复核尺寸。放出的横、竖龙骨位置线误差心符合设计要求。

根据放线位置，寻找预埋件，如果预埋件没有即补打埋件，补打埋件用一块10mm厚钢板和4Ф18膨胀螺栓，钻孔后加环氧树脂膨胀螺栓拧紧引并将螺母与螺栓点焊。

2.3 龙骨安装

从结构上实现先立竖框(正12镀槽钢)，后上横框(L50×5镀锌角钢)竖框定位后再装横框，将能很好的保证横竖框的直线度和横框的伸缩缝，安装顺序是先下后上。龙骨安装完要进行全面检查，尤其是横、竖框中心线，必须用仪器对横、竖龙骨进行调整。

2.4 石材挂件的安装

铝合金挂件的定位、安装是可更换背栓式石材幕墙安装中至关重要一环，它位置是准确与否直接关系到石材幕墙的外观效果、铝合金挂采用分段形式，通过螺栓与横龙骨角钢相连，石材板块上的胀栓与挂件间有一定的配合尺寸，可以保证石材水平板块方向的调整。

2.5 层间防火封修

在每层楼的楼板项标高处，沿处墙四周设一道层间防火封修，因外墙石材内表面距剪力墙有200mm空隙，为防止火灾发生后，火势从此空隙处向上层漫沿，故此设层间防火隔离带，材料采用1.2mm厚镀锌钢板50mm厚防火保温矿棉板，镀锌钢板一端用射钉固定在剪力墙上，射钉间距500mm，另一端搭在横向角钢龙骨上。

2.6 石材安装

2.7 石材准确度的控制

在安装石材时注意控制石材安装高程累计误差及控制基准石材完成面。

石材高程累计误差的有效控制方法是在每个楼层弹1m水平基准线，以1m线校核施工误差，要求一般不超过±2mm，若超出此误差范围，则及时在上一层石材安装时调整。

控制每块石材基准完成面的方法是通过精确的测量放线牙口结构的三维调整功能来保证石材完成面的准确性。

2.8 石材缝密封

石材装好，调整完毕经检查确认合格后，即可进行注胶密封，注胶之前先把胶缝清理干净，并在胶缝的两侧贴上保护带，以免注胶时把石材弄脏。注胶后再把保护胶带撕下来，注胶材料必须选用耐候，耐老化和耐火性能，且不含硅油，以防对石材造成污染。本工程采用法国进口的高级密封胶。

3、质量要求

石材不得有缺边掉角和裂缝及划痕，颜色、质地均匀一致，无特殊纹理和明显色差。体积密度、吸水率、弯曲强度、抗剪强度等应满足有关规定。

目前干挂石材幕墙技术规范尚未颁布，施工允许偏差只能参照玻璃幕墙的标准确定和企业自定标准执行。经实测，工程质量符合标准。

4、结语

背栓式干挂石材幕墙施工技术是近几年从国外引进的新工艺，此项新工艺的引进填补了我国在高层和超高层建筑外墙装饰花岗岩用传统旧工艺所不能达到的一项空白。同时它又克服了钢销式和槽式干挂石材幕墙的某些缺点，在安全性、耐久性、可更换性等方面具有较大的优势。
