摘要：110m长的管幕下穿铁路施工在国内尚属首次，如何控制长管幕施工精度及控制地表沉降是施工中的两个关键性技术难题，结合厦门市高崎互通连接线下穿鹰厦铁路隧道长管幕施工工程实例，对该问题进行了深入分析探讨，其中精度控制主要依靠较先进的导向仪器；沉降控制则主要通过出土量、及时对管内管外进行回填注浆以及现场同步施工监测等综合措施来实现，研究成果对国内外同类工程的施工具有重要的指导意义。

树图思维导图提供《隧道下穿既有铁路管幕施工技术》在线思维导图免费制作，点击“编辑”按钮，可对《隧道下穿既有铁路管幕施工技术》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：e0005f2c6abc6fdbf6143493214b1748

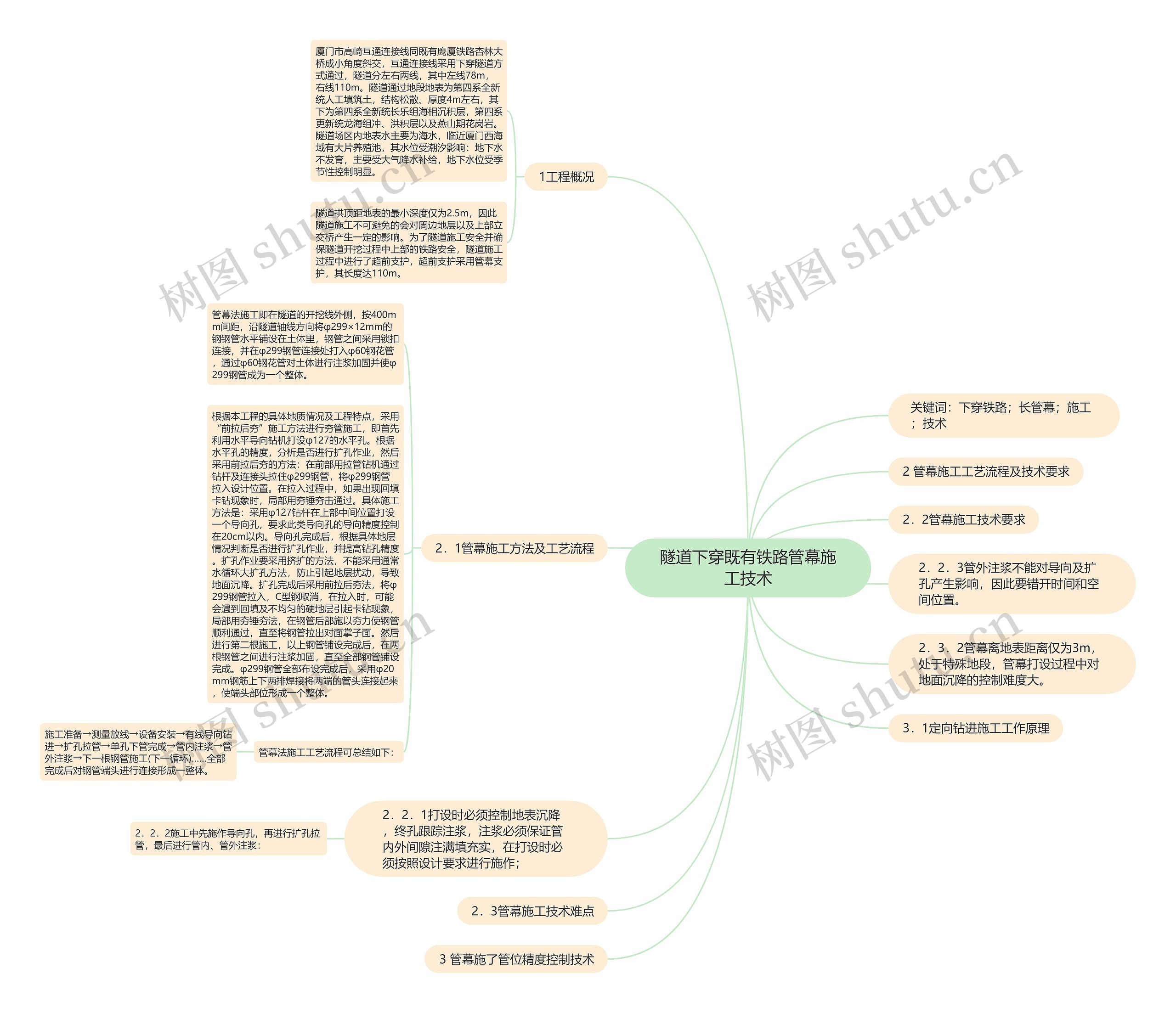

思维导图大纲

1工程概况

厦门市高崎互通连接线同既有鹰厦铁路杏林大桥成小角度斜交，互通连接线采用下穿隧道方式通过，隧道分左右两线，其中左线78m，右线110m。隧道通过地段地表为第四系全新统人工填筑土，结构松散、厚度4m左右，其下为第四系全新统长乐组海相沉积层，第四系更新统龙海组冲、洪积层以及燕山期花岗岩。隧道场区内地表水主要为海水，临近厦门西海域有大片养殖池，其水位受潮汐影响：地下水不发育，主要受大气降水补给，地下水位受季节性控制明显。

隧道拱顶距地表的最小深度仅为2.5m，因此隧道施工不可避免的会对周边地层以及上部立交桥产生一定的影响。为了隧道施工安全并确保隧道开挖过程中上部的铁路安全，隧道施工过程中进行了超前支护，超前支护采用管幕支护，其长度达110m。

2 管幕施工工艺流程及技术要求

2．1管幕施工方法及工艺流程

管幕法施工即在隧道的开挖线外侧，按400mm间距，沿隧道轴线方向将φ299×12mm的钢钢管水平铺设在土体里，钢管之间采用锁扣连接，并在φ299钢管连接处打入φ60钢花管，通过φ60钢花管对土体进行注浆加固并使φ299钢管成为一个整体。

根据本工程的具体地质情况及工程特点，采用“前拉后夯”施工方法进行夯管施工，即首先利用水平导向钻机打设φ127的水平孔。根据水平孔的精度，分析是否进行扩孔作业，然后采用前拉后夯的方法：在前部用拉管钻机通过钻杆及连接头拉住φ299钢管，将φ299钢管拉入设计位置。在拉入过程中，如果出现回填卡钻现象时，局部用夯锤夯击通过。具体施工方法是：采用φ127钻杆在上部中间位置打设一个导向孔，要求此类导向孔的导向精度控制在20cm以内。导向孔完成后，根据具体地层情况判断是否进行扩孔作业，并提高钻孔精度。扩孔作业要采用挤扩的方法，不能采用通常水循环大扩孔方法，防止引起地层扰动，导致地面沉降。扩孔完成后采用前拉后夯法，将φ299钢管拉入，C型钢取消，在拉入时，可能会遇到回填及不均匀的硬地层引起卡钻现象，局部用夯锤夯法，在钢管后部施以夯力使钢管顺利通过，直至将钢管拉出对面掌子面。然后进行第二根施工，以上钢管铺设完成后，在两根钢管之间进行注浆加固，直至全部钢管铺设完成。φ299钢管全部布设完成后，采用φ20mm钢筋上下两排焊接将两端的管头连接起来，使端头部位形成一个整体。

管幕法施工工艺流程可总结如下：

施工准备→测量放线→设备安装→有线导向钻进→扩孔拉管→单孔下管完成→管内注浆→管外注浆→下一根钢管施工(下一循环)……全部完成后对钢管端头进行连接形成一整体。

2．2管幕施工技术要求
