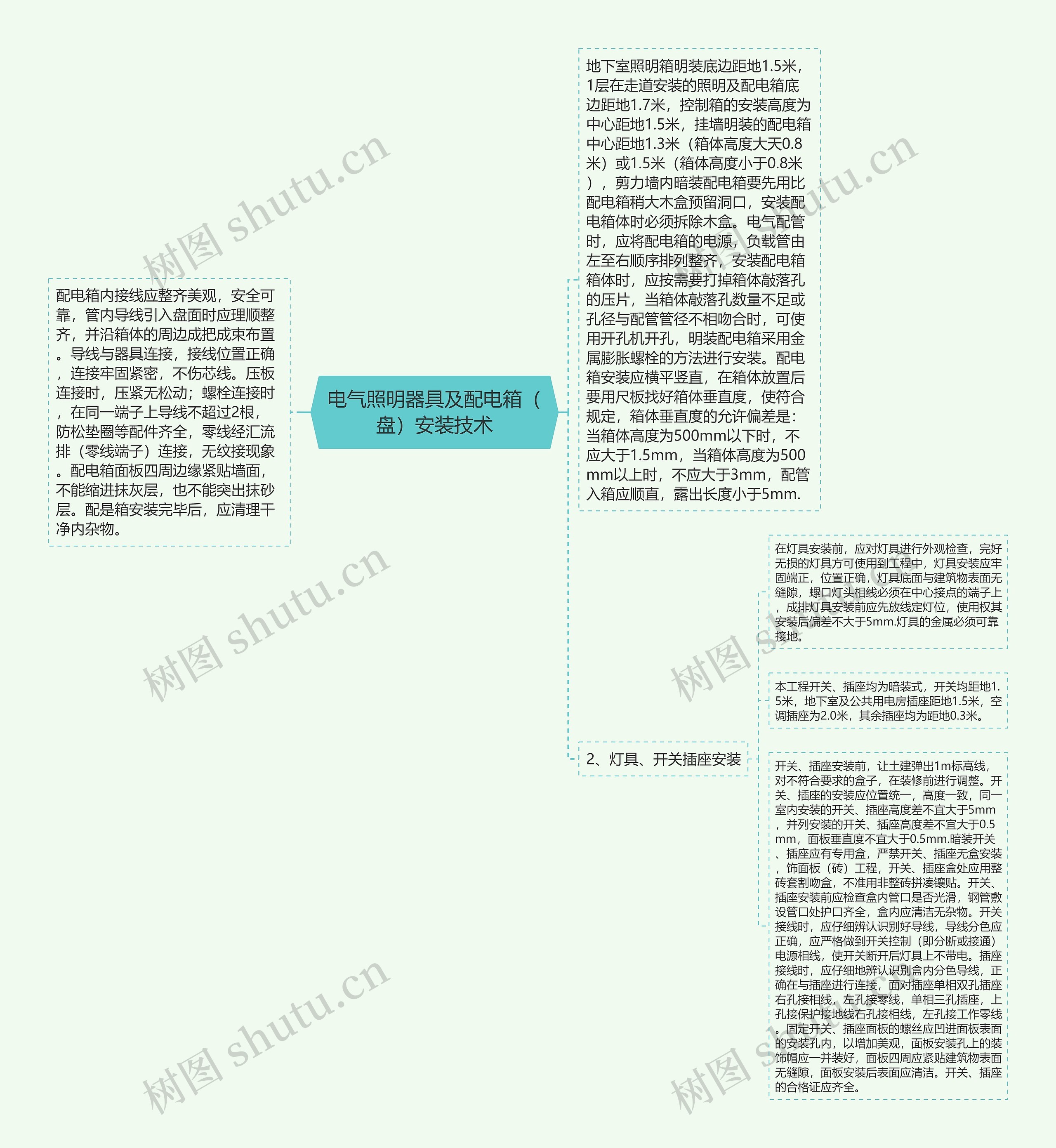

电气照明器具及配电箱（盘）安装技术思维导图

风雪夜人归

2023-03-01

浏览量: 4

安装

技术

照明

电气

插座

开关

配电

灯具

面板

高度

工程纠纷

建筑工程施工

工程施工方案

1、配电箱安装

树图思维导图提供《电气照明器具及配电箱（盘）安装技术》在线思维导图免费制作，点击“编辑”按钮，可对《电气照明器具及配电箱（盘）安装技术》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：56af0c62f8112ca13b830424732ef0c9

思维导图大纲

2、灯具、开关插座安装

在灯具安装前，应对灯具进行外观检查，完好无损的灯具方可使用到工程中，灯具安装应牢固端正，位置正确，灯具底面与建筑物表面无缝隙，螺口灯头相线必须在中心接点的端子上，成排灯具安装前应先放线定灯位，使用权其安装后偏差不大于5mm.灯具的金属必须可靠接地。

本工程开关、插座均为暗装式，开关均距地1.5米，地下室及公共用电房插座距地1.5米，空调插座为2.0米，其余插座均为距地0.3米。

开关、插座安装前，让土建弹出1m标高线，对不符合要求的盒子，在装修前进行调整。开关、插座的安装应位置统一，高度一致，同一室内安装的开关、插座高度差不宜大于5mm，并列安装的开关、插座高度差不宜大于0.5mm，面板垂直度不宜大于0.5mm.暗装开关、插座应有专用盒，严禁开关、插座无盒安装，饰面板（砖）工程，开关、插座盒处应用整砖套割吻盒，不准用非整砖拼凑镶贴。开关、插座安装前应检查盒内管口是否光滑，钢管敷设管口处护口齐全，盒内应清洁无杂物。开关接线时，应仔细辨认识别好导线，导线分色应正确，应严格做到开关控制（即分断或接通）电源相线，使开关断开后灯具上不带电。插座接线时，应仔细地辨认识别盒内分色导线，正确在与插座进行连接，面对插座单相双孔插座右孔接相线，左孔接零线，单相三孔插座，上孔接保护接地线右孔接相线，左孔接工作零线。固定开关、插座面板的螺丝应凹进面板表面的安装孔内，以增加美观，面板安装孔上的装饰帽应一并装好，面板四周应紧贴建筑物表面无缝隙，面板安装后表面应清洁。开关、插座的合格证应齐全。
