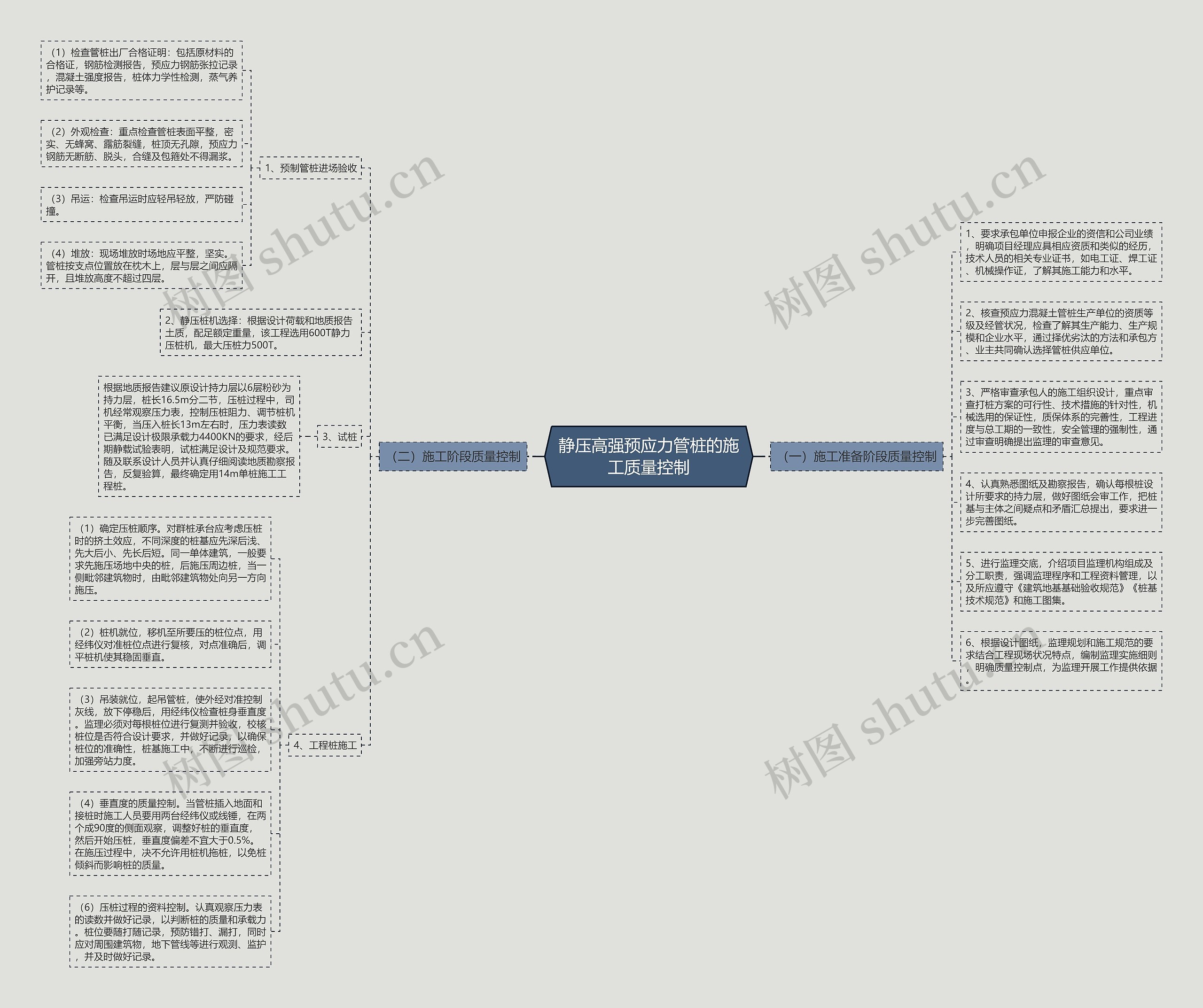

树图思维导图提供《静压高强预应力管桩的施工质量控制》在线思维导图免费制作，点击“编辑”按钮，可对《静压高强预应力管桩的施工质量控制》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：7aff16460daaaddcf637bc8ccf8f991b

思维导图大纲

（一）施工准备阶段质量控制

1、要求承包单位申报企业的资信和公司业绩，明确项目经理应具相应资质和类似的经历，技术人员的相关专业证书，如电工证、焊工证、机械操作证，了解其施工能力和水平。

2、核查预应力混凝土管桩生产单位的资质等级及经管状况，检查了解其生产能力、生产规模和企业水平，通过择优劣汰的方法和承包方、业主共同确认选择管桩供应单位。

3、严格审查承包人的施工组织设计，重点审查打桩方案的可行性、技术措施的针对性，机械选用的保证性，质保体系的完善性，工程进度与总工期的一致性，安全管理的强制性，通过审查明确提出监理的审查意见。

4、认真熟悉图纸及勘察报告，确认每根桩设计所要求的持力层，做好图纸会审工作，把桩基与主体之间疑点和矛盾汇总提出，要求进一步完善图纸。

5、进行监理交底，介绍项目监理机构组成及分工职责，强调监理程序和工程资料管理，以及所应遵守《建筑地基基础验收规范》《桩基技术规范》和施工图集。

6、根据设计图纸，监理规划和施工规范的要求结合工程现场状况特点，编制监理实施细则，明确质量控制点，为监理开展工作提供依据。

（二）施工阶段质量控制

1、预制管桩进场验收

（1）检查管桩出厂合格证明：包括原材料的合格证，钢筋检测报告，预应力钢筋张拉记录，混凝土强度报告，桩体力学性检测，蒸气养护记录等。

（2）外观检查：重点检查管桩表面平整，密实、无蜂窝、露筋裂缝，桩顶无孔隙，预应力钢筋无断筋、脱头，合缝及包箍处不得漏浆。

（3）吊运：检查吊运时应轻吊轻放，严防碰撞。

（4）堆放：现场堆放时场地应平整，坚实。管桩按支点位置放在枕木上，层与层之间应隔开，且堆放高度不超过四层。

2、静压桩机选择：根据设计荷载和地质报告土质，配足额定重量，该工程选用600T静力压桩机，最大压桩力500T。

3、试桩

根据地质报告建议原设计持力层以6层粉砂为持力层，桩长16.5m分二节，压桩过程中，司机经常观察压力表，控制压桩阻力、调节桩机平衡，当压入桩长13m左右时，压力表读数已满足设计极限承载力4400KN的要求，经后期静载试验表明，试桩满足设计及规范要求。随及联系设计人员并认真仔细阅读地质勘察报告，反复验算，最终确定用14m单桩施工工程桩。

4、工程桩施工

（1）确定压桩顺序。对群桩承台应考虑压桩时的挤土效应，不同深度的桩基应先深后浅、先大后小、先长后短。同一单体建筑，一般要求先施压场地中央的桩，后施压周边桩，当一侧毗邻建筑物时，由毗邻建筑物处向另一方向施压。

（2）桩机就位，移机至所要压的桩位点，用经纬仪对准桩位点进行复核，对点准确后，调平桩机使其稳固垂直。

（3）吊装就位，起吊管桩，使外经对准控制灰线，放下停稳后，用经纬仪检查桩身垂直度。监理必须对每根桩位进行复测并验收，校核桩位是否符合设计要求，并做好记录，以确保桩位的准确性，桩基施工中，不断进行巡检，加强旁站力度。

（4）垂直度的质量控制。当管桩插入地面和接桩时施工人员要用两台经纬仪或线锤，在两个成90度的侧面观察，调整好桩的垂直度，然后开始压桩，垂直度偏差不宜大于0.5%。在施压过程中，决不允许用桩机拖桩，以免桩倾斜而影响桩的质量。

（6）压桩过程的资料控制。认真观察压力表的读数并做好记录，以判断桩的质量和承载力。桩位要随打随记录，预防错打、漏打，同时应对周围建筑物，地下管线等进行观测、监护，并及时做好记录。
