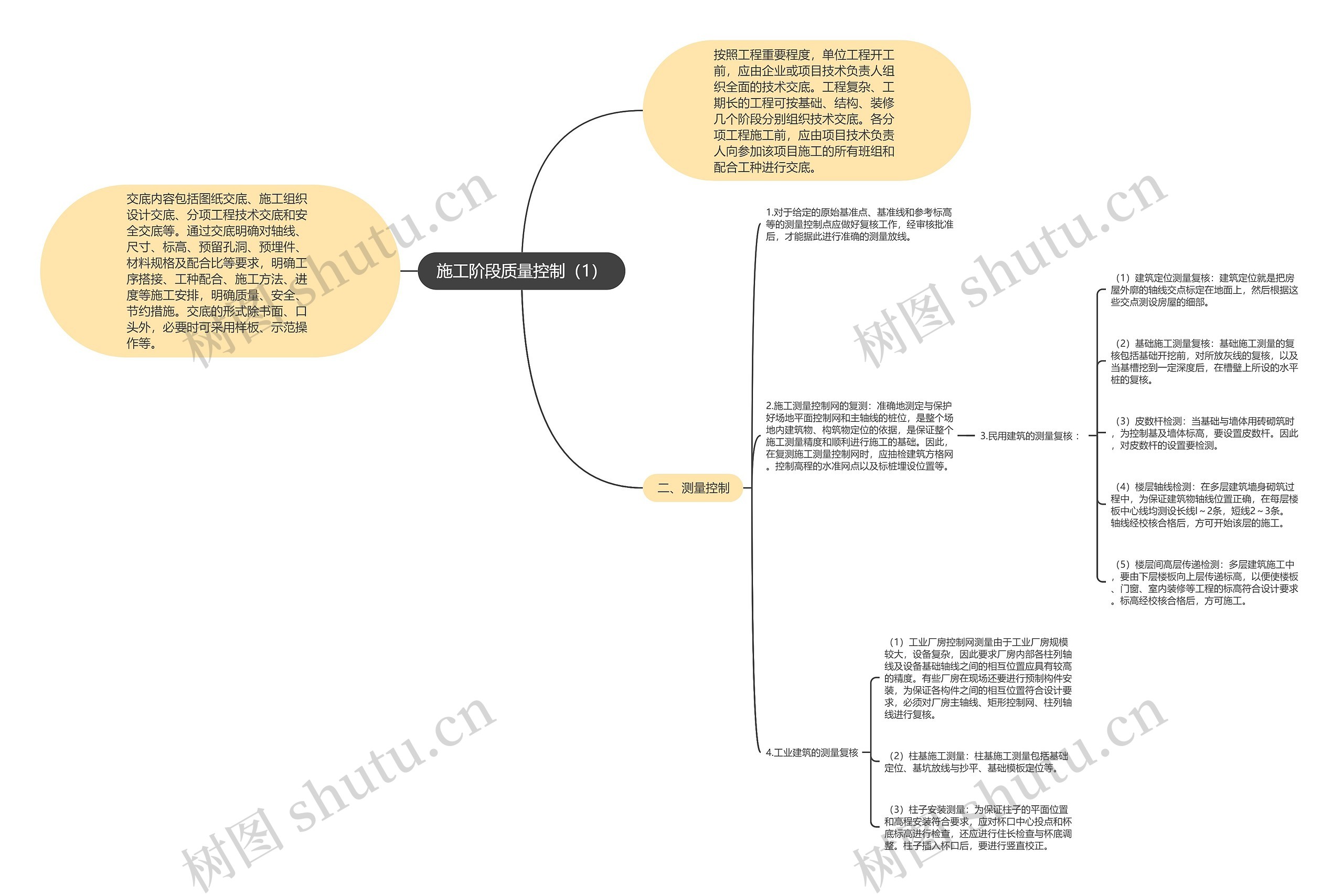

施工阶段质量控制（1）思维导图

空城旧人

2023-03-01

浏览量: 3

控制

质量

阶段

施工

测量

轴线

复核

基础

进行

定位

工程纠纷

工程质量纠纷

建设工程质量

一、技术交底

树图思维导图提供《施工阶段质量控制（1）》在线思维导图免费制作，点击“编辑”按钮，可对《施工阶段质量控制（1）》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：7399218a1f5930655c2a293a19db8771

思维导图大纲

二、测量控制

1.对于给定的原始基准点、基准线和参考标高等的测量控制点应做好复核工作，经审核批准后，才能据此进行准确的测量放线。

2.施工测量控制网的复测：准确地测定与保护好场地平面控制网和主轴线的桩位，是整个场地内建筑物、构筑物定位的依据，是保证整个施工测量精度和顺利进行施工的基础。因此，在复测施工测量控制网时，应抽检建筑方格网。控制高程的水准网点以及标桩埋设位置等。

3.民用建筑的测量复核：

（1）建筑定位测量复核：建筑定位就是把房屋外廓的轴线交点标定在地面上，然后根据这些交点测设房屋的细部。

（2）基础施工测量复核：基础施工测量的复核包括基础开挖前，对所放灰线的复核，以及当基槽挖到一定深度后，在槽壁上所设的水平桩的复核。

（3）皮数杆检测：当基础与墙体用砖砌筑时，为控制基及墙体标高，要设置皮数杆。因此，对皮数杆的设置要检测。

（4）楼层轴线检测：在多层建筑墙身砌筑过程中，为保证建筑物轴线位置正确，在每层楼板中心线均测设长线l～2条，短线2～3条。轴线经校核合格后，方可开始该层的施工。

（5）楼层间高层传递检测：多层建筑施工中，要由下层楼板向上层传递标高，以便使楼板、门窗、室内装修等工程的标高符合设计要求。标高经校核合格后，方可施工。

4.工业建筑的测量复核

（1）工业厂房控制网测量由于工业厂房规模较大，设备复杂，因此要求厂房内部各柱列轴线及设备基础轴线之间的相互位置应具有较高的精度。有些厂房在现场还要进行预制构件安装，为保证各构件之间的相互位置符合设计要求，必须对厂房主轴线、矩形控制网、柱列轴线进行复核。

（2）柱基施工测量：柱基施工测量包括基础定位、基坑放线与抄平、基础模板定位等。

（3）柱子安装测量：为保证柱子的平面位置和高程安装符合要求，应对杯口中心投点和杯底标高进行检查，还应进行住长检查与杯底调整。柱子插入杯口后，要进行竖直校正。
