一、前言

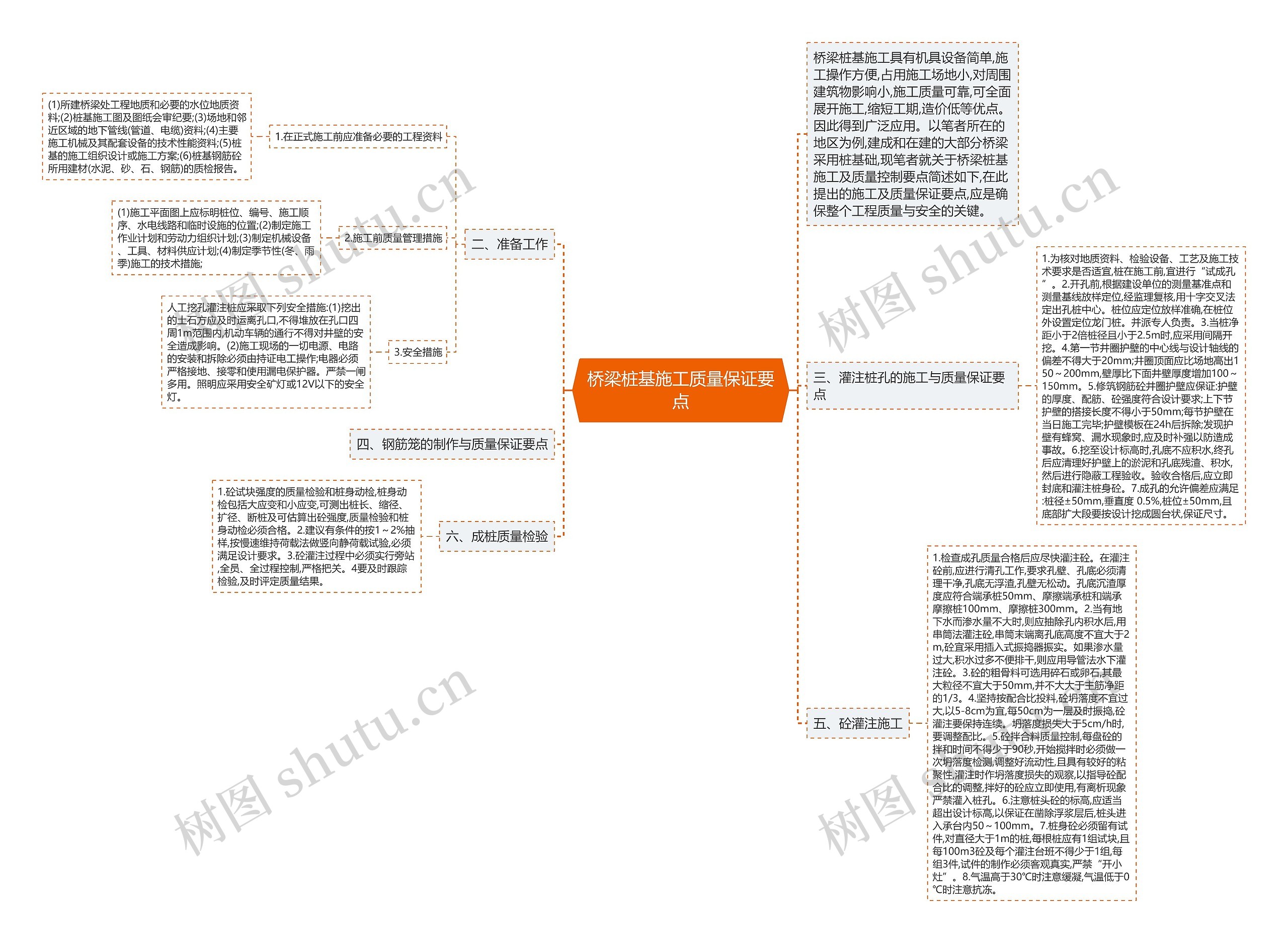

树图思维导图提供《桥梁桩基施工质量保证要点》在线思维导图免费制作，点击“编辑”按钮，可对《桥梁桩基施工质量保证要点》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：00061c05ab00b1b9f572b09caa8a5483

思维导图大纲

二、准备工作

1.在正式施工前应准备必要的工程资料

(1)所建桥梁处工程地质和必要的水位地质资料;(2)桩基施工图及图纸会审纪要;(3)场地和邻近区域的地下管线(管道、电缆)资料;(4)主要施工机械及其配套设备的技术性能资料;(5)桩基的施工组织设计或施工方案;(6)桩基钢筋砼所用建材(水泥、砂、石、钢筋)的质检报告。

2.施工前质量管理措施

(1)施工平面图上应标明桩位、编号、施工顺序、水电线路和临时设施的位置;(2)制定施工作业计划和劳动力组织计划;(3)制定机械设备、工具、材料供应计划;(4)制定季节性(冬、雨季)施工的技术措施;

3.安全措施

人工挖孔灌注桩应采取下列安全措施:(1)挖出的土石方应及时运离孔口,不得堆放在孔口四周1m范围内,机动车辆的通行不得对井壁的安全造成影响。(2)施工现场的一切电源、电路的安装和拆除必须由持证电工操作;电器必须严格接地、接零和使用漏电保护器。严禁一闸多用。照明应采用安全矿灯或12V以下的安全灯。

三、灌注桩孔的施工与质量保证要点

1.为核对地质资料、检验设备、工艺及施工技术要求是否适宜,桩在施工前,宜进行“试成孔”。2.开孔前,根据建设单位的测量基准点和测量基线放样定位,经监理复核,用十字交叉法定出孔桩中心。桩位应定位放样准确,在桩位外设置定位龙门桩。并派专人负责。3.当桩净距小于2倍桩径且小于2.5m时,应采用间隔开挖。4.第一节井圈护壁的中心线与设计轴线的偏差不得大于20mm;井圈顶面应比场地高出150～200mm,壁厚比下面井壁厚度增加100～150mm。5.修筑钢筋砼井圈护壁应保证:护壁的厚度、配筋、砼强度符合设计要求;上下节护壁的搭接长度不得小于50mm;每节护壁在当日施工完毕;护壁模板在24h后拆除;发现护壁有蜂窝、漏水现象时,应及时补强以防造成事故。6.挖至设计标高时,孔底不应积水,终孔后应清理好护壁上的淤泥和孔底残渣、积水,然后进行隐蔽工程验收。验收合格后,应立即封底和灌注桩身砼。7.成孔的允许偏差应满足:桩径±50mm,垂直度 0.5%,桩位±50mm,且底部扩大段要按设计挖成圆台状,保证尺寸。

四、钢筋笼的制作与质量保证要点

五、砼灌注施工

1.检查成孔质量合格后应尽快灌注砼。在灌注砼前,应进行清孔工作,要求孔壁、孔底必须清理干净,孔底无浮渣,孔壁无松动。孔底沉渣厚度应符合端承桩50mm、摩擦端承桩和端承摩擦桩100mm、摩擦桩300mm。2.当有地下水而渗水量不大时,则应抽除孔内积水后,用串筒法灌注砼,串筒末端离孔底高度不宜大于2m,砼宜采用插入式振捣器振实。如果渗水量过大,积水过多不便排干,则应用导管法水下灌注砼。3.砼的粗骨料可选用碎石或卵石,其最大粒径不宜大于50mm,并不大大于主筋净距的1/3。4.坚持按配合比投料,砼坍落度不宜过大,以5-8cm为宜,每50cm为一层及时振捣,砼灌注要保持连续。坍落度损失大于5cm/h时,要调整配比。5.砼拌合料质量控制,每盘砼的拌和时间不得少于90秒,开始搅拌时必须做一次坍落度检测,调整好流动性,且具有较好的粘聚性,灌注时作坍落度损失的观察,以指导砼配合比的调整,拌好的砼应立即使用,有离析现象严禁灌入桩孔。6.注意桩头砼的标高,应适当超出设计标高,以保证在凿除浮浆层后,桩头进入承台内50～100mm。7.桩身砼必须留有试件,对直径大于1m的桩,每根桩应有1组试块,且每100m3砼及每个灌注台班不得少于1组,每组3件,试件的制作必须客观真实,严禁“开小灶”。8.气温高于30℃时注意缓凝,气温低于0℃时注意抗冻。

六、成桩质量检验

1.砼试块强度的质量检验和桩身动检,桩身动检包括大应变和小应变,可测出桩长、缩径、扩径、断桩及可估算出砼强度,质量检验和桩身动检必须合格。2.建议有条件的按1～2%抽样,按慢速维持荷载法做竖向静荷载试验,必须满足设计要求。3.砼灌注过程中必须实行旁站,全员、全过程控制,严格把关。4要及时跟踪检验,及时评定质量结果。
