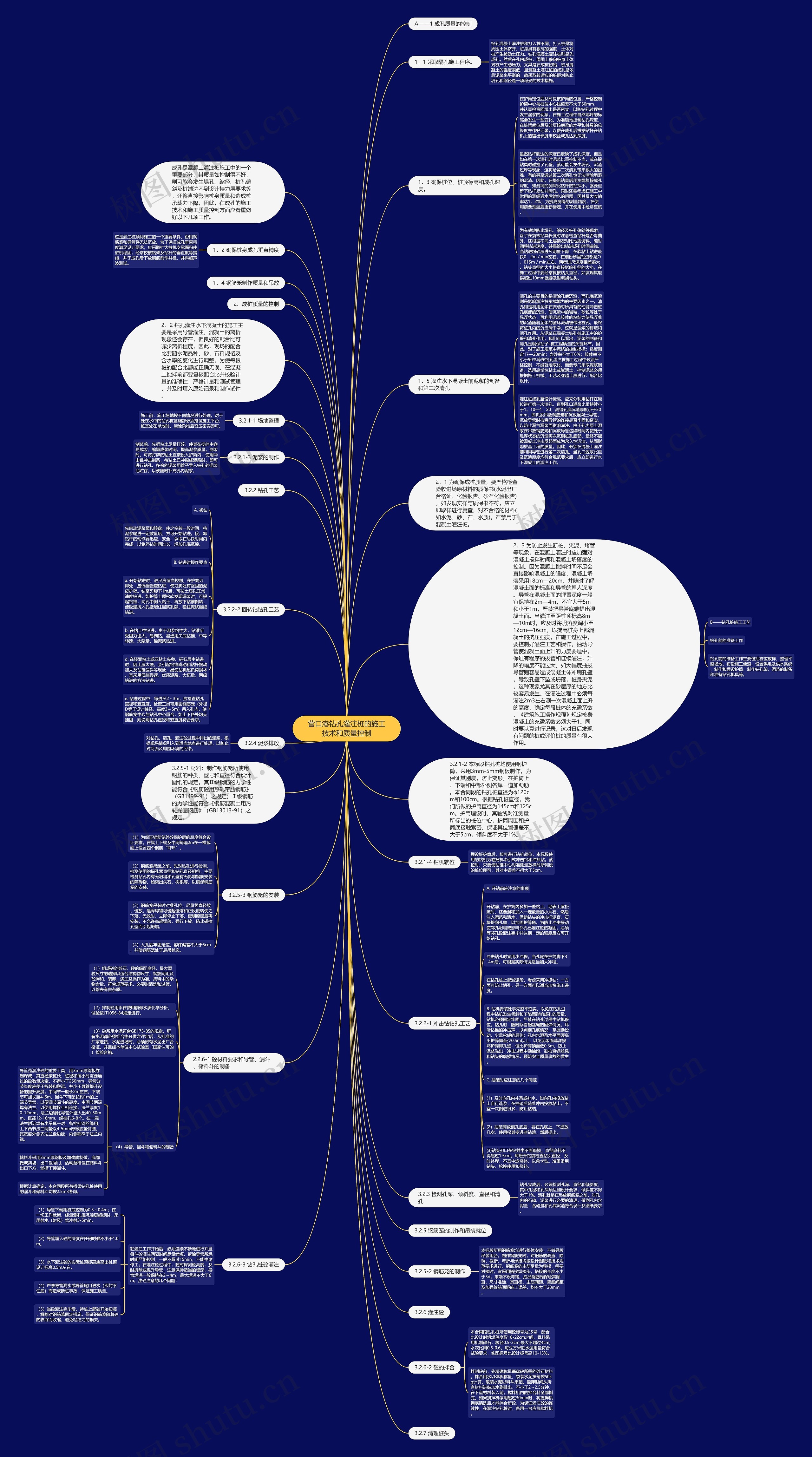

成孔是混凝土灌注桩施工中的一个重要部分，其质量如控制得不好，则可能会发生塌孔、缩径、桩孔偏斜及桩端达不到设计持力层要求等，还将直接影响桩身质量和造成桩承载力下降。因此，在成孔的施工技术和施工质量控制方面应着重做好以下几项工作。
1．1 采取隔孔施工程序。
钻孔混凝土灌注桩和打入桩不同，打人桩是将周围土体挤开，桩身具有很高的强度，土体对桩产生被动土压力。钻孔混凝土灌注桩则是先成孔，然后在孔内成桩，周围土移向桩身土体对桩产生动压力。尤其是在成桩初始，桩身混凝土的强度很低，且混凝土灌注桩的成孔是依靠泥浆来平衡的，故采取较适应的桩距对防止坍孔和缩径是一项稳妥的技术措施。
1．2 确保桩身成孔垂直精度
这是灌注桩顺利施工的一个重要条件，否则钢筋笼和导管将无法沉放。为了保证成孔垂直精度满足设计要求，应采取扩大桩机支承面积使桩机稳固，经常校核钻架及钻杆的垂直度等措施，并于成孔后下放钢筋前作井径、井斜超声波测试。
1．3 确保桩位、桩顶标高和成孔深度。
在护筒定位后及时复核护筒的位置，严格控制护筒中心与桩位中心线偏差不大于50mm，并认真检查回填土是否密实，以防钻孔过程中发生漏浆的现象。在施工过程中自然地坪的标高会发生一些变化，为准确地控制钻孔深度，在桩架就位后及时复核底梁的水平和桩具的总长度并作好记录，以便在成孔后根据钻杆在钻机上的留出长度来校验成孔达到深度。
虽然钻杆到达的深度已反映了成孔深度，但是如在第一次清孔时泥浆比重控制不当，或在提钻具时碰撞了孔壁，就可能会发生坍孔、沉渣过厚等现象，这将给第二次清孔带来很大的困难，有的甚至通过第二次清孔也无法清除坍落的沉渣。因此，在提出钻具后用测绳复核成孔深度，如测绳的测深比钻杆的钻探小，就要重新下钻杆复钻并清孔。同时还要考虑在施工中常用的测绳遇水后缩水的问题，因其最大收缩率达1．2％，为提高测绳的测量精度，在使用前要预湿后重新标定，并在使用中经常复核。
为有效地防止塌孔、缩径及桩孔偏斜等现象，除了在复核钻具长度时注意检查钻杆是否弯曲外，还根据不同土层情况对比地质资料，随时调整钻进速度，并描绘出钻进成孔时间曲线。当钻进粉砂层进尺明显下降，在软粘土钻进最快0．2m／min左右，在细粉砂层钻进都是O．015m／min左右，两者进尺速度相差很大。钻头直径的大小将直接影响孔径的大小，在施工过程中要经常复核钻头直径，如发现其磨损超过10mm就要及时调换钻头。
1．5 灌注水下混凝土前泥浆的制备和第二次清孔
清孔的主要目的是清除孔底沉渣，而孔底沉渣则是影响灌注桩承载能力的主要因素之一。清孔则是利用泥浆在流动时所具有的动能冲击桩孔底部的沉渣，使沉渣中的岩粒、砂粒等处于悬浮状态，再利用泥浆胶体的粘结力使悬浮着的沉渣随着泥浆的循环流动被带出桩孔，最终将桩孔内的沉渣清干净，这就是泥浆的排渣和清孔作用。从泥浆在混凝土钻孔桩施工中的护壁和清孔作用，我们可以看出，泥浆的制备和清孔是确保钻子L桩工程质量的关键环节。因此，对于施工规范中泥浆的控制指标：粘度测定17—20min；含砂率不大于6％；胶体率不小于90％等在钻孔灌注桩施工过程中必须严格控制，不能就地取材，而要专门采取泥浆制备，选用高塑性粘土或膨润土，拌制泥浆必须根据施工机械、工艺及穿越土层进行．配合比设计。
灌注桩成孔至设计标高，应充分利用钻杆在原位进行第一次清孔，直到孔口返浆比重持续小于1。10—1．20，测得孔底沉渣厚度小于50mm，即抓紧吊放钢筋笼和沉放混凝土导管。沉放导管时检查导管的连接是否牢固和密实，以防止漏气漏浆而影响灌注。由于孔内原土泥浆在吊放钢筋笼和沉放导管这段时间内使处于悬浮状态的沉渣再次沉到桩孔底部，最终不能被混凝土冲击反起而成为永久性沉渣，从而影响桩基工程的质量。因此，必须在混凝土灌注前利用导管进行第二次清孔。当孔口返浆比重及沉渣厚度均符合规范要求后，应立即进行水下混凝土的灌注工作。
2．1 为确保成桩质量，要严格检查验收进场原材料的质保书(水泥出厂合格证、化验报告、砂石化验报告)，如发现实样与质保书不符，应立即取样进行复查，对不合格的材料(如水泥、砂、石、水质)，严禁用于混凝土灌注桩。
2．2 钻孔灌注水下混凝土的施工主要是采用导管灌注，混凝土的离析现象还会存在，但良好的配合比可减少离析程度，因此，现场的配合比要随水泥品种、砂、石料规格及含水率的变化进行调整，为使每根桩的配合比都能正确无误，在混凝土搅拌前都要复核配合比并校验计量的准确性，严格计量和测试管理，并及时填入原始记录和制作试件。
2．3 为防止发生断桩、夹泥、堵管等现象，在混凝土灌注时应加强对混凝土搅拌时间和混凝土坍落度的控制。因为混凝土搅拌时间不足会直接影响混凝土的强度，混凝土坍落采用18cm—20cm，并随时了解混凝土面的标高和导管的埋人深度。导管在混凝土面的埋置深度一般宜保持在2m—4m，不宜大于5m和小于1m，严禁把导管底端提出混凝土面。当灌注至距桩顶标高8m—10m时，应及时将坍落度调小至12cm—16cm，以提高桩身上部混凝土的抗压强度。在施工过程中，要控制好灌注工艺和操作，抽动导管使混凝土面上升的力度要适中，保证有程序的拔管和连续灌注，升降的幅度不能过大，如大幅度抽拔导管则容易造成混凝土体冲刷孔壁，导致孔壁下坠或坍落，桩身夹泥，这种现象尤其在砂层厚的地方比较容易发生。在灌注过程中必须每灌注2m3左右测一次混凝土面上升的高度，确定每段桩体的充盈系数，《建筑施工操作规程》规定桩身混凝土的充盈系数必须大于1。同时要认真进行记录，这对日后发现有问题的桩或评价桩的质量有很大作用。
钻孔前的准备工作主要包括桩位放样，整理平整场地，布设施工便道，设置供电及供水系统，制作和埋设护筒，制作钻孔架，泥浆的制备和准备钻孔机具等。
3.2.1-1 场地整理
施工前，施工场地按不同情况进行处理。对于处在水中的钻孔桩基础都必须搭设施工平台，桩基处在旱地时，清除杂物后夯压密实即可。
3.2.1-2 本标段钻孔桩均使用钢护筒，采用3mm-5mm钢板制作。为保证其刚度，防止变形，在护筒上、下端和中部外侧各焊一道加劲肋。本合同段的钻孔桩直径为ф120cm和100cm。根据钻孔桩直径，我们所做的护筒直径为145cm和125cm。护筒埋设时，其轴线对准测量所标出的桩位中心，护筒周围和护筒底接触紧密，保证其位置偏差不大于5cm，倾斜度不大于1%。
3.2.1-3 泥浆的制作
制浆前，先把粘土尽量打碎，使其在搅拌中容易成浆，缩短成浆时间，提高泥浆质量。制浆时，可将打碎的粘土直接投入护筒内，使用冲击锥冲击制浆，待粘土已冲搅成泥浆时，即可进行钻孔。多余的泥浆用管子导入钻孔外泥浆池贮存，以便随时补充孔内泥浆。
3.2.1-4 钻机就位
埋设好护筒后，即可进行钻机就位，本标段使用的钻机为卷扬机牵引式冲击钻和冲抓钻。就位时，只要使钻锥中心对准测量放样时所测设的桩位即可，其对中误差不得大于5cm。
3.2.2-1 冲击钻钻孔工艺
开钻前，在护筒内多加一些粘土。地表土层松疏时，还要混和加入一定数量的小片石，然后注入泥浆和清水，借助钻头的冲击把泥膏、石块挤向孔壁，以加固护筒角。为防止冲击振动使邻孔坍塌或影响邻孔已灌注砼的凝固，必须等邻孔砼灌注完毕并达到一定的强度后方可开始钻孔。
冲击钻孔时宜用小冲程，当孔底在护筒脚下3-4m后，可根据实际情况适当加大冲程。
在钻孔桩上部淤泥段，考虑采用冲抓钻：一方面可防止坍孔，另一方面可以适当加快施工进度。
B. 钻机安装处事先整平夯实，以免在钻孔过程中钻机发生倾斜和下陷而影响成孔的质量。钻机必须固定牢固，严禁在钻孔过程中钻机移位。钻孔时，随时察看钢丝绳的回弹情况，耳听钻锥的冲击声，以判别孔底情况，掌握勤松动，少量松绳的原则；孔内水泥浆水平面须高出护筒脚至少0.5m以上，以免泥浆面荡漾损坏护筒脚孔壁，但比护筒顶面低0.3m，防止泥浆溢出；冲击过程中勤抽碴，勤检查钢丝绳和钻头的磨损情况，预防安全质量事故的发生。
(1）及时向孔内补浆或补水，如向孔内投放粘土自行造浆，在抽碴后随着冲击投放粘土，不宜一次倒进很多，防止粘结。
(2）抽碴筒放到孔底后，要在孔底上、下提放几次，使用权其多进些钻碴，然后提出。
(3)钻头刃口在钻井中不断磨损，直径磨耗不得超过1.5cm，每班开钻前检查钻头直径、及时补焊，不宜中途修补，以免卡钻。准备备用钻头，轮换使用和修补。
3.2.2-2 回转钻钻孔工艺
先启动泥浆泵和转盘，使之空转一段时间，待泥浆输进一定数量后，方可开始钻进。接、卸钻杆的动作要迅速、安全，争取在尽快时间内完成，以免停钻时间过长，增加孔底沉淀。
a. 开始钻进时，进尺应适当控制，在护筒刃脚处，应低档慢速钻进，使刃脚处有坚固的泥皮护壁。钻至刃脚下1m后，可按土质以正常速度钻进。如护筒土质松软发现漏浆时，可提起钻锥，向孔中倒入粘土，再放下钻锥倒转，使胶泥挤入孔壁堵住漏浆孔隙，稳住泥浆继续钻进。
b. 在粘土中钻进，由于泥浆粘性大，钻锥所受阻力也大，易糊钻。易选用尖底钻锥、中等转速、大泵量、稀泥浆钻进。
d. 在轻亚粘土或亚粘土夹卵、砾石层中钻进时，因土层太硬，会引起钻锥跳动和钻杆摆动加大及钻锥偏斜等现象，易使钻机超负荷损坏。宜采用低档慢速，优质泥浆，大泵量，两级钻进的方法钻进。
e. 钻进过程中，每进尺2～3m，应检查钻孔直径和竖直度，检查工具可用圆钢筋笼（外径D等于设计桩径，高度3～5m）吊入孔内，使钢筋笼中心与钻孔中心重合，如上下各处均无挂阻，则说明钻孔直径和竖直度符合要求。
3.2.3 检测孔深、倾斜度、直径和清孔
钻孔完成后，必须检测孔深、直径和倾斜度，其中孔径和孔深须达到设计要求，倾斜度不得大于1%。清孔就是在吊放钢筋笼之前，对孔内的石碴、泥浆进行必要的清理，做到孔内含泥量、含碴量和孔底沉渣符合设计及图纸要求。
3.2.4 泥浆排放
对钻孔、清孔、灌注砼过程中排出的泥浆，根据现场情况引入到适当地点进行处理，以防止对河流及周围环境的污染。
3.2.5-1 材料：制作钢筋笼所使用钢筋的种类、型号和直径符合设计图纸的规定。其Ⅱ级钢筋的力学性能符合《钢筋砼用热轧带肋钢筋》（GB1499-91）之规定；Ⅰ级钢筋的力学性能符合《钢筋混凝土用热轧光圆钢筋》（GB13013-91）之规定。
3.2.5-2 钢筋笼的制作
本标段所用钢筋笼均进行整体安装，不做另段吊装组合。制作钢筋笼时，对钢筋的调直、除锈、截断、弯折与焊接均按设计图纸和技术规范要求进行。钢筋笼的主筋尽量为整根，需要对接时，宜采用搭接焊接头，搭接的长度不小于5d，末端不设弯钩。成品钢筋笼保证其顺直、尺寸准确，其直径、主筋间距、箍筋间距及加强箍筋间距施工误差，均不大于20mm。
3.2.5-3 钢筋笼的安装
（1）为保证钢筋笼外砼保护层的厚度符合设计要求，在其上下端及中间每隔2m在一横截面上设置四个钢筋“耳环”。
（2）钢筋笼吊装之前，先对钻孔进行检测。检测使用的探孔器直径和钻孔直径相符，主要检测钻孔内有无坍塌和孔壁有无影响钢筋安装的障碍物，如突出尖石、树根等，以确保钢筋笼的安装。
（3）钢筋笼吊装时对准孔位，尽量竖直轻放、慢放，遇障碍物可慢起慢落和正反旋转使之下落，无效时，立即停止下落，查明原因后再安装。不允许高起猛落，强行下放，防止碰撞孔壁而引起坍塌。
（4）入孔后牢固定位，容许偏差不大于5cm，并使钢筋笼处于悬吊状态。
2.2.6-1 砼材料要求和导管、漏斗、储料斗的制备
（1）组成砼的碎石、砂的级配良好，最大颗粒尺寸的选择以适合结构物尺寸，钢筋间距及砼拌和、装卸、浇注及操作为准。集料中的杂物含量，符合规范要求，必要时清洗和过筛，以除去有害杂质。
（2）拌制砼用水在使用前做水质化学分析，试验按JTJ056-84规定进行。
（3）砼所用水泥符合GB175-85的规定，所有水泥都必须经合格分供方评定后，从批准的厂家进货；水泥进场时，必须附有水泥出厂合格证，并且经本单位中心试验室（国家认可的）检验合格。
（4）导管、漏斗和储料斗的制备
导管是灌注砼的重要工具，用3mm厚钢板卷制焊成，其直径按桩长、桩径和每小时需要通过的砼数量决定，不得小于250mm，导管分节长度应便于拆装和搬运、并小于导管提升设备的提升高度，中间节一般长2m左右，下端节可加长至4-6m，漏斗下可配长约1m的上端节导管，以便调节漏斗的高度。中间节两端焊有法兰、以便用螺栓互相连接。法兰厚度10-12mm，法兰边缘比导管外壁大出40-50mm、直径12-16mm、螺栓孔6-8个。在一端法兰附近焊有小吊耳一对，备栓挂钢丝绳用，上下两节法兰间垫以4-5mm厚橡胶垫付圈，其宽度外侧齐法兰盘边缘，内侧稍窄于法兰内缘。
储料斗采用3mm厚钢板及加劲肋制做，底部做成斜坡，出口设闸门，活动溜槽设在储料斗出口下方，溜槽下接漏斗。
根据计算确定，本合同段所有桥梁钻孔桩使用的漏斗和储料斗均按2.5m3考虑。
3.2.6-2 砼的拌合
本合同段钻孔桩所使用砼标号为25号，配合比设计时坍塌落度取18-22cm之间，骨料采用机制碎石，粒径0.5-3cm,最大不超过4cm,水灰比用0.5-0.6。每立方米砼水泥用量符合试验要求，实配标号比设计标号高10-15%。
拌制砼前，先精确称量每盘砼所需的砂石材料，拌合用水以体积称量，袋装水泥按每袋50kg计算，散装水泥以料斗来配。搅拌时间从所有材料进鼓加水到排出，不小于2～2.5分钟，在下盘材料装入前，搅拌机内的拌合料全部倒完。如果搅拌机停用超过30min时，将搅拌机彻底清洗后才能拌合新砼，为保证灌注砼的连续性，在灌注钻孔桩时，备用一台应急搅拌机。
3.2.6-3 钻孔桩砼灌注
砼灌注工作开始后，必须连续不断地进行并且每斗砼灌注间隔时间尽量缩短，拆除导管所耗时间严格控制，一般不超过15min，不能中途停工；在灌注砼过程中，随时探测砼高度，及时拆除或提升导管，注意保持适当的埋深，导管埋深一般保持在2～4m，最大埋深不大于6m。注砼注意的几个问题：
（1）导管下端距桩底控制为0.3～0.4m；在一切工作就绪，经量测孔底沉淀层超标时，采用射水（射风）管冲射3-5min。
（3）水下灌注砼的实际桩顶标高应高出桩顶设计标高0.5m左右。
（4）严禁导管漏水或导管底口进水（即封不住底）而造成断桩事故，保证施工质量。
（5）当砼灌注完毕后，待桩上部砼开始初凝，解除对钢筋笼固定措施，保证钢筋笼随着砼的收缩而收缩，避免粘结力的损失。
