摘要：钢筋混凝土框架结构是目前多层和高层建筑普遍采用的施工模式，对于钢筋混凝土框架结构施工的质量控制，应该特别关注梁柱的钢筋保护层厚度，混凝土强度等级，梁柱节点箍筋施工和钢筋混凝土框架结构冬期施工等要点。

树图思维导图提供《论钢筋混凝土框架结构施工的质量控制要点》在线思维导图免费制作，点击“编辑”按钮，可对《论钢筋混凝土框架结构施工的质量控制要点》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：5e2d74ad1c4228d73fee4ab995163768

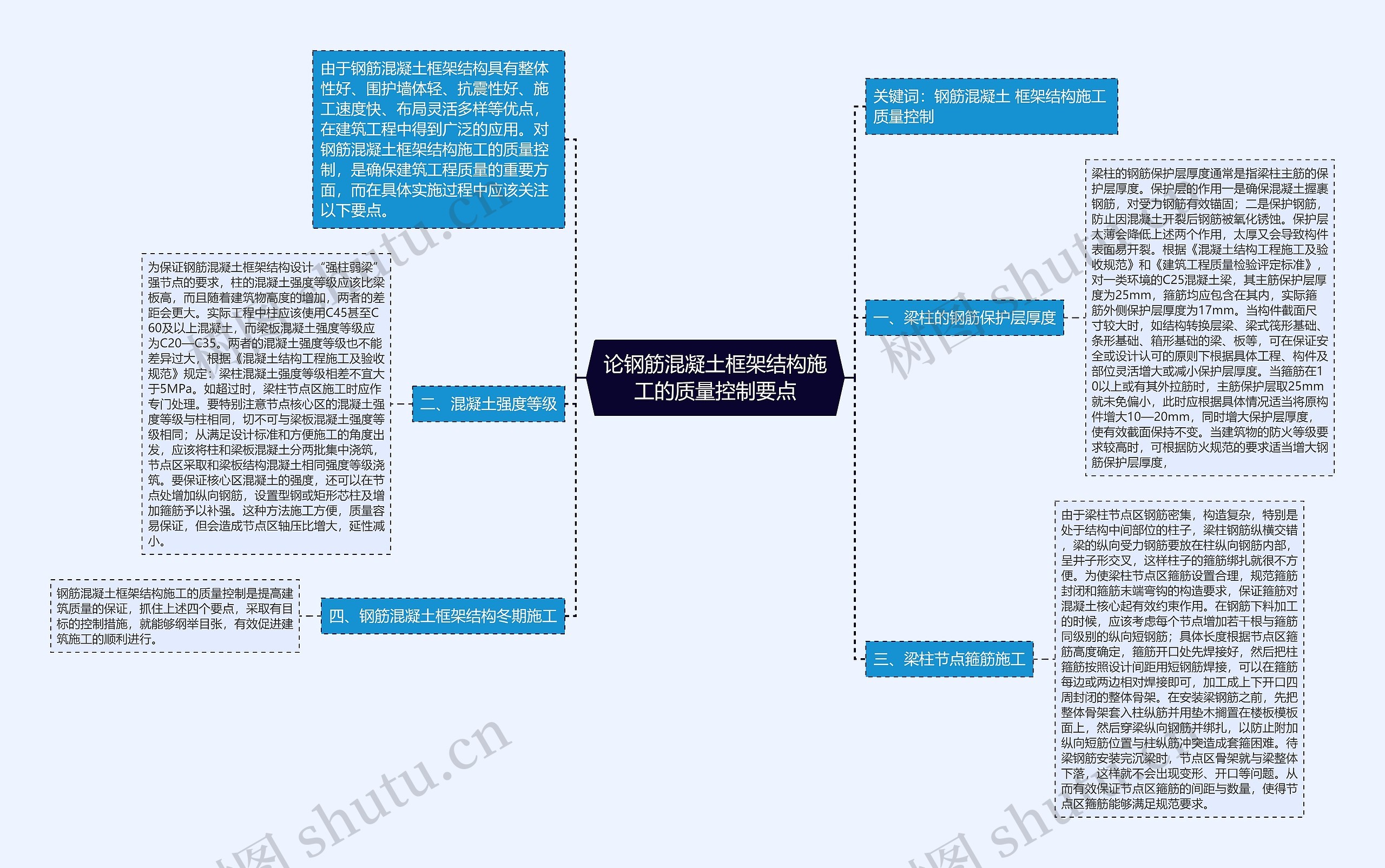

思维导图大纲

一、梁柱的钢筋保护层厚度

梁柱的钢筋保护层厚度通常是指梁柱主筋的保护层厚度。保护层的作用一是确保混凝土握裹钢筋，对受力钢筋有效锚固；二是保护钢筋，防止因混凝土开裂后钢筋被氧化锈蚀。保护层太薄会降低上述两个作用，太厚又会导致构件表面易开裂。根据《混凝土结构工程施工及验收规范》和《建筑工程质量检验评定标准》，对一类环境的C25混凝土梁，其主筋保护层厚度为25mm，箍筋均应包含在其内，实际箍筋外侧保护层厚度为17mm。当构件截面尺寸较大时，如结构转换层梁、梁式筏形基础、条形基础、箱形基础的梁、板等，可在保证安全或设计认可的原则下根据具体工程、构件及部位灵活增大或减小保护层厚度。当箍筋在10以上或有其外拉筋时，主筋保护层取25mm就未免偏小，此时应根据具体情况适当将原构件增大10—20mm，同时增大保护层厚度，使有效截面保持不变。当建筑物的防火等级要求较高时，可根据防火规范的要求适当增大钢筋保护层厚度，

二、混凝土强度等级

为保证钢筋混凝土框架结构设计“强柱弱梁”强节点的要求，柱的混凝土强度等级应该比梁板高，而且随着建筑物高度的增加，两者的差距会更大。实际工程中柱应该使用C45甚至C60及以上混凝土，而梁板混凝土强度等级应为C20—C35。两者的混凝土强度等级也不能差异过大，根据《混凝土结构工程施工及验收规范》规定：梁柱混凝土强度等级相差不宜大于5MPa。如超过时，梁柱节点区施工时应作专门处理。要特别注意节点核心区的混凝土强度等级与柱相同，切不可与梁板混凝土强度等级相同；从满足设计标准和方便施工的角度出发，应该将柱和梁板混凝土分两批集中浇筑，节点区采取和梁板结构混凝土相同强度等级浇筑。要保证核心区混凝土的强度，还可以在节点处增加纵向钢筋，设置型钢或矩形芯柱及增加箍筋予以补强。这种方法施工方便，质量容易保证，但会造成节点区轴压比增大，延性减小。

三、梁柱节点箍筋施工

由于梁柱节点区钢筋密集，构造复杂，特别是处于结构中间部位的柱子，梁柱钢筋纵横交错，梁的纵向受力钢筋要放在柱纵向钢筋内部，呈井子形交叉，这样柱子的箍筋绑扎就很不方便。为使梁柱节点区箍筋设置合理，规范箍筋封闭和箍筋末端弯钩的构造要求，保证箍筋对混凝土核心起有效约束作用。在钢筋下料加工的时候，应该考虑每个节点增加若干根与箍筋同级别的纵向短钢筋；具体长度根据节点区箍筋高度确定，箍筋开口处先焊接好，然后把柱箍筋按照设计间距用短钢筋焊接，可以在箍筋每边或两边相对焊接即可，加工成上下开口四周封闭的整体骨架。在安装梁钢筋之前，先把整体骨架套入柱纵筋并用垫木搁置在楼板模板面上，然后穿梁纵向钢筋并绑扎，以防止附加纵向短筋位置与柱纵筋冲突造成套箍困难。待梁钢筋安装完沉梁时，节点区骨架就与梁整体下落，这样就不会出现变形、开口等问题。从而有效保证节点区箍筋的间距与数量，使得节点区箍筋能够满足规范要求。
