今年我部担负了两项大型军队营房安装任务，其中的建筑装饰工程是集产品、技术、文化、艺术于一体的工程活动，而电气系统是装饰工程的重要组成部分，由设计与安装共同构筑的工程质量直接关系到工程的总体效果、使用功能以及建筑物整体的安全运行。结合施工实际，我就电气系统防火以及施工过程中的质量控制要点谈谈自己的看法，供大家商榷。

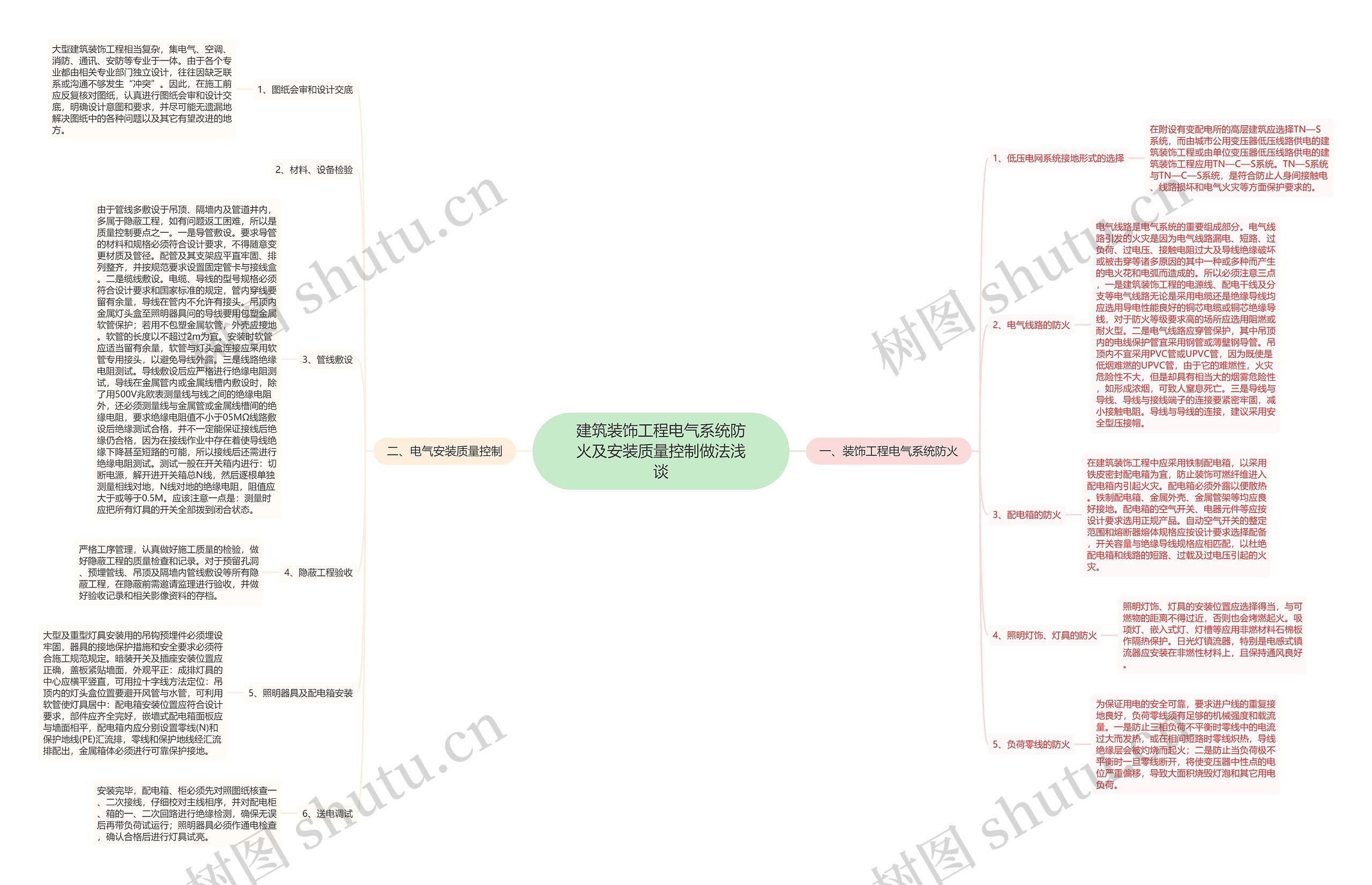

树图思维导图提供《建筑装饰工程电气系统防火及安装质量控制做法浅谈》在线思维导图免费制作，点击“编辑”按钮，可对《建筑装饰工程电气系统防火及安装质量控制做法浅谈》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：64f892b0f5c5508964829747c7026b2f

思维导图大纲

一、装饰工程电气系统防火

1、低压电网系统接地形式的选择

在附设有变配电所的高层建筑应选择TN—S系统，而由城市公用变压器低压线路供电的建筑装饰工程或由单位变压器低压线路供电的建筑装饰工程应用TN—C—S系统。TN—S系统与TN—C—S系统，是符合防止人身间接触电、线路损坏和电气火灾等方面保护要求的。

2、电气线路的防火

电气线路是电气系统的重要组成部分。电气线路引发的火灾是因为电气线路漏电、短路、过负荷、过电压、接触电阻过大及导线绝缘破坏或被击穿等诸多原因的其中一种或多种而产生的电火花和电弧而造成的。所以必须注意三点，一是建筑装饰工程的电源线、配电干线及分支等电气线路无论是采用电缆还是绝缘导线均应选用导电性能良好的铜芯电缆或铜芯绝缘导线，对于防火等级要求高的场所应选用阻燃或耐火型。二是电气线路应穿管保护，其中吊顶内的电线保护管宜采用钢管或薄壁钢导管。吊顶内不宜采用PVC管或UPVC管，因为既使是低烟难燃的UPVC管，由于它的难燃性，火灾危险性不大，但是却具有相当大的烟雾危险性，如形成浓烟，可致人窒息死亡。三是导线与导线、导线与接线端子的连接要紧密牢固，减小接触电阻。导线与导线的连接，建议采用安全型压接帽。

3、配电箱的防火

在建筑装饰工程中应采用铁制配电箱，以采用铁皮密封配电箱为宜，防止装饰可燃纤维进入配电箱内引起火灾。配电箱必须外露以便散热。铁制配电箱、金属外壳、金属管架等均应良好接地。配电箱的空气开关、电器元件等应按设计要求选用正规产品。自动空气开关的整定范围和熔断器熔体规格应按设计要求选择配备，开关容量与绝缘导线规格应相匹配，以杜绝配电箱和线路的短路、过载及过电压引起的火灾。

4、照明灯饰、灯具的防火

照明灯饰、灯具的安装位置应选择得当，与可燃物的距离不得过近，否则也会烤燃起火。吸项灯、嵌入式灯、灯槽等应用非燃材料石棉板作隔热保护。日光灯镇流器，特别是电感式镇流器应安装在非燃性材料上，且保持通风良好。

5、负荷零线的防火

为保证用电的安全可靠，要求进户线的重复接地良好，负荷零线须有足够的机械强度和载流量。一是防止三相负荷不平衡时零线中的电流过大而发热，或在相间短路时零线炽热，导线绝缘层会被灼烧而起火；二是防止当负荷极不平衡时一旦零线断开，将使变压器中性点的电位严重偏移，导致大面积烧毁灯泡和其它用电负荷。

二、电气安装质量控制

1、图纸会审和设计交底

大型建筑装饰工程相当复杂，集电气、空调、消防、通讯、安防等专业于一体。由于各个专业都由相关专业部门独立设计，往往因缺乏联系或沟通不够发生“冲突”。因此，在施工前应反复核对图纸，认真进行图纸会审和设计交底，明确设计意图和要求，并尽可能无遗漏地解决图纸中的各种问题以及其它有望改进的地方。

2、材料、设备检验

3、管线敷设

由于管线多敷设于吊顶、隔墙内及管道井内，多属于隐蔽工程，如有问题返工困难，所以是质量控制要点之一。一是导管敷设。要求导管的材料和规格必须符合设计要求，不得随意变更材质及管径。配管及其支架应平直牢固、排列整齐，并按规范要求设置固定管卡与接线盒。二是缆线敷设。电缆、导线的型号规格必须符合设计要求和国家标准的规定，管内穿线要留有余量，导线在管内不允许有接头。吊顶内金属灯头盒至照明器具问的导线要用包塑金属软管保护；若用不包塑金属软管，外壳应接地。软管的长度以不超过2m为宜。安装时软管应适当留有余量，软管与灯头盒连接应采用软管专用接头，以避免导线外露。三是线路绝缘电阻测试。导线敷设后应严格进行绝缘电阻测试，导线在金属管内或金属线槽内敷设时，除了用500V兆欧表测量线与线之间的绝缘电阻外，还必须测量线与金属管或金属线槽间的绝缘电阻，要求绝缘电阻值不小于05MΩ线路敷设后绝缘测试合格，并不一定能保证接线后绝缘仍合格，因为在接线作业中存在着使导线绝缘下降甚至短路的可能，所以接线后还需进行绝缘电阻测试。测试一般在开关箱内进行：切断电源，解开进开关箱总N线，然后逐根单独测量相线对地，N线对地的绝缘电阻，阻值应大于或等于0.5M。应该注意一点是：测量时应把所有灯具的开关全部拨到闭合状态。

4、隐蔽工程验收

严格工序管理，认真做好施工质量的检验，做好隐蔽工程的质量检查和记录。对于预留孔洞、预埋管线、吊顶及隔墙内管线敷设等所有隐蔽工程，在隐蔽前需邀请监理进行验收，并做好验收记录和相关影像资料的存档。

5、照明器具及配电箱安装

大型及重型灯具安装用的吊钩预埋件必须埋设牢固，器具的接地保护措施和安全要求必须符合施工规范规定。暗装开关及插座安装位置应正确，盖板紧贴墙面，外观平正：成排灯具的中心应横平竖直，可用拉十字线方法定位：吊顶内的灯头盒位置要避开风管与水管，可利用软管使灯具居中：配电箱安装位置应符合设计要求，部件应齐全完好，嵌墙式配电箱面板应与墙面相平，配电箱内应分别设置零线(N)和保护地线(PE)汇流排，零线和保护地线经汇流排配出，金属箱体必须进行可靠保护接地。

6、送电调试

安装完毕，配电箱、柜必须先对照图纸核查一、二次接线，仔细校对主线相序，并对配电柜、箱的一、二次回路进行绝缘检测，确保无误后再带负荷试运行；照明器具必须作通电检查，确认合格后进行灯具试亮。
