空调工程施工包括空调设备及空调管道的施工等，系统复杂，一般在整个建筑工程的后期进行。要做好空调监理工作，必须认真审核图纸，与设计人员充分交换意见，在土建工程施工前期就进入“角色”，努力做好事前控制，按照已编制的监理细则，认真细致地开展监理工作，把握监理工作的主动权。通过多年的监理实践，笔者对空调工程安装及系统调试中经常遇到的几个问题进行了总结，并提出了相应的处理对策。

树图思维导图提供《空调工程质量监理常见问题处理》在线思维导图免费制作，点击“编辑”按钮，可对《空调工程质量监理常见问题处理》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：ecf32defafa45cc8b3f26b42404caec1

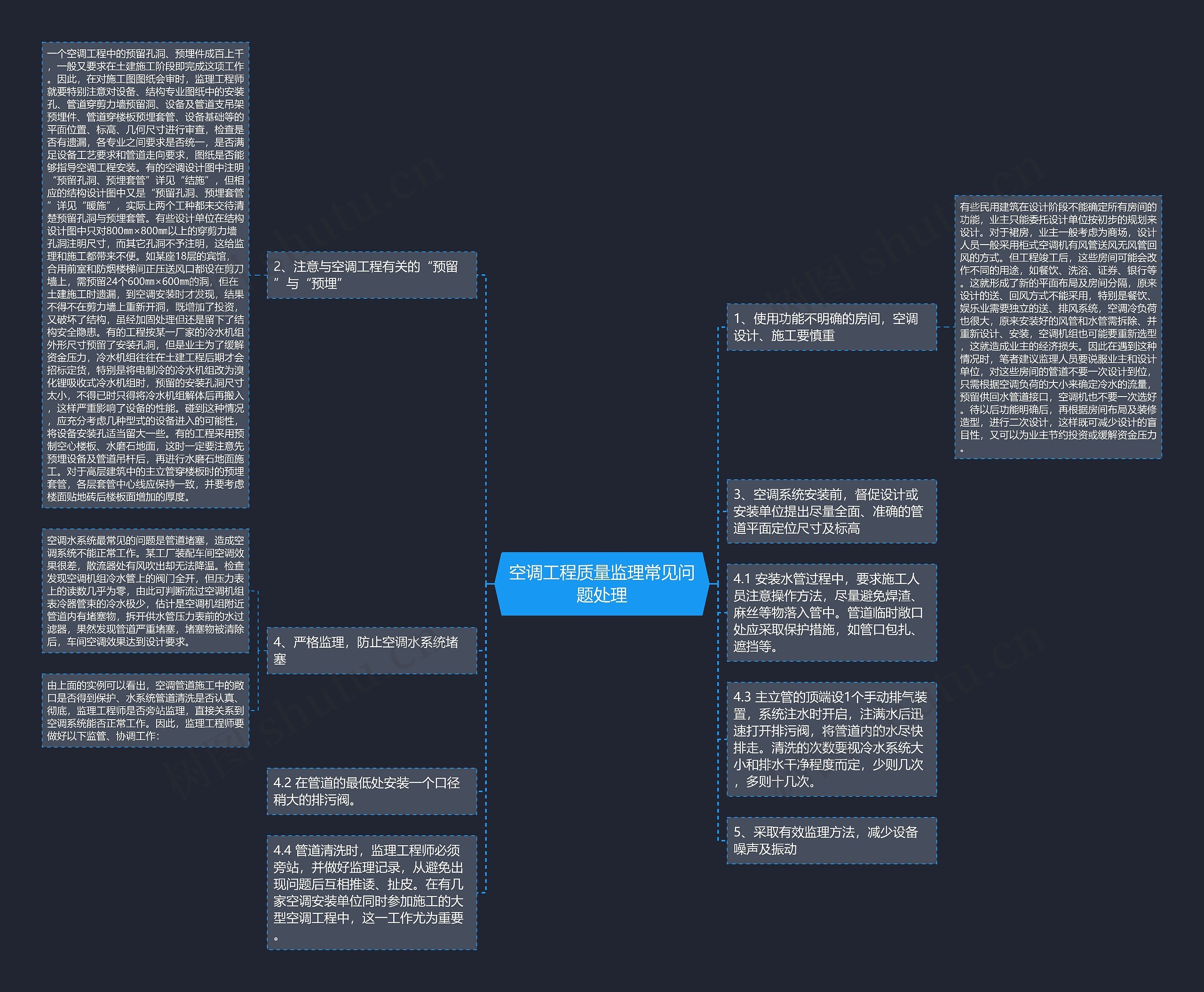

思维导图大纲

1、使用功能不明确的房间，空调设计、施工要慎重

有些民用建筑在设计阶段不能确定所有房间的功能，业主只能委托设计单位按初步的规划来设计。对于裙房，业主一般考虑为商场，设计人员一般采用柜式空调机有风管送风无风管回风的方式。但工程竣工后，这些房间可能会改作不同的用途，如餐饮、洗浴、证券、银行等。这就形成了新的平面布局及房间分隔，原来设计的送、回风方式不能采用，特别是餐饮、娱乐业需要独立的送、排风系统，空调冷负荷也很大，原来安装好的风管和水管需拆除、并重新设计、安装，空调机组也可能要重新选型，这就造成业主的经济损失。因此在遇到这种情况时，笔者建议监理人员要说服业主和设计单位，对这些房间的管道不要一次设计到位，只需根据空调负荷的大小来确定冷水的流量，预留供回水管道接口，空调机也不要一次选好。待以后功能明确后，再根据房间布局及装修造型，进行二次设计，这样既可减少设计的盲目性，又可以为业主节约投资或缓解资金压力。

2、注意与空调工程有关的“预留”与“预埋”

一个空调工程中的预留孔洞、预埋件成百上千，一般又要求在土建施工阶段即完成这项工作。因此，在对施工图图纸会审时，监理工程师就要特别注意对设备、结构专业图纸中的安装孔、管道穿剪力墙预留洞、设备及管道支吊架预埋件、管道穿楼板预埋套管、设备基础等的平面位置、标高、几何尺寸进行审查，检查是否有遗漏，各专业之间要求是否统一，是否满足设备工艺要求和管道走向要求，图纸是否能够指导空调工程安装。有的空调设计图中注明“预留孔洞、预埋套管”详见“结施”，但相应的结构设计图中又是“预留孔洞、预埋套管”详见“暖施”，实际上两个工种都未交待清楚预留孔洞与预埋套管。有些设计单位在结构设计图中只对800㎜×800㎜以上的穿剪力墙孔洞注明尺寸，而其它孔洞不予注明，这给监理和施工都带来不便。如某座18层的宾馆，合用前室和防烟楼梯间正压送风口都设在剪刀墙上，需预留24个600㎜×600㎜的洞，但在土建施工时遗漏，到空调安装时才发现，结果不得不在剪力墙上重新开洞，既增加了投资，又破坏了结构，虽经加固处理但还是留下了结构安全隐患。有的工程按某一厂家的冷水机组外形尺寸预留了安装孔洞，但是业主为了缓解资金压力，冷水机组往往在土建工程后期才会招标定货，特别是将电制冷的冷水机组改为溴化锂吸收式冷水机组时，预留的安装孔洞尺寸太小，不得已时只得将冷水机组解体后再搬入，这样严重影响了设备的性能。碰到这种情况，应充分考虑几种型式的设备进入的可能性，将设备安装孔适当留大一些。有的工程采用预制空心楼板、水磨石地面，这时一定要注意先预埋设备及管道吊杆后，再进行水磨石地面施工。对于高层建筑中的主立管穿楼板时的预埋套管，各层套管中心线应保持一致，并要考虑楼面贴地砖后楼板面增加的厚度。

3、空调系统安装前，督促设计或安装单位提出尽量全面、准确的管道平面定位尺寸及标高

4、严格监理，防止空调水系统堵塞

空调水系统最常见的问题是管道堵塞，造成空调系统不能正常工作。某工厂装配车间空调效果很差，散流器处有风吹出却无法降温。检查发现空调机组冷水管上的阀门全开，但压力表上的读数几乎为零，由此可判断流过空调机组表冷器管束的冷水极少，估计是空调机组附近管道内有堵塞物，拆开供水管压力表前的水过滤器，果然发现管道严重堵塞，堵塞物被清除后，车间空调效果达到设计要求。

由上面的实例可以看出，空调管道施工中的敞口是否得到保护、水系统管道清洗是否认真、彻底，监理工程师是否旁站监理，直接关系到空调系统能否正常工作。因此，监理工程师要做好以下监管、协调工作：

4.1 安装水管过程中，要求施工人员注意操作方法，尽量避免焊渣、麻丝等物落入管中。管道临时敞口处应采取保护措施，如管口包扎、遮挡等。

4.2 在管道的最低处安装一个口径稍大的排污阀。

4.3 主立管的顶端设1个手动排气装置，系统注水时开启，注满水后迅速打开排污阀，将管道内的水尽快排走。清洗的次数要视冷水系统大小和排水干净程度而定，少则几次，多则十几次。

4.4 管道清洗时，监理工程师必须旁站，并做好监理记录，从避免出现问题后互相推诿、扯皮。在有几家空调安装单位同时参加施工的大型空调工程中，这一工作尤为重要。

5、采取有效监理方法，减少设备噪声及振动
