一、路基填筑准备阶段的监理

树图思维导图提供《浅谈高速公路路基填筑监理的注意事项》在线思维导图免费制作，点击“编辑”按钮，可对《浅谈高速公路路基填筑监理的注意事项》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：e584cde4118fbab0d097d6211876dde4

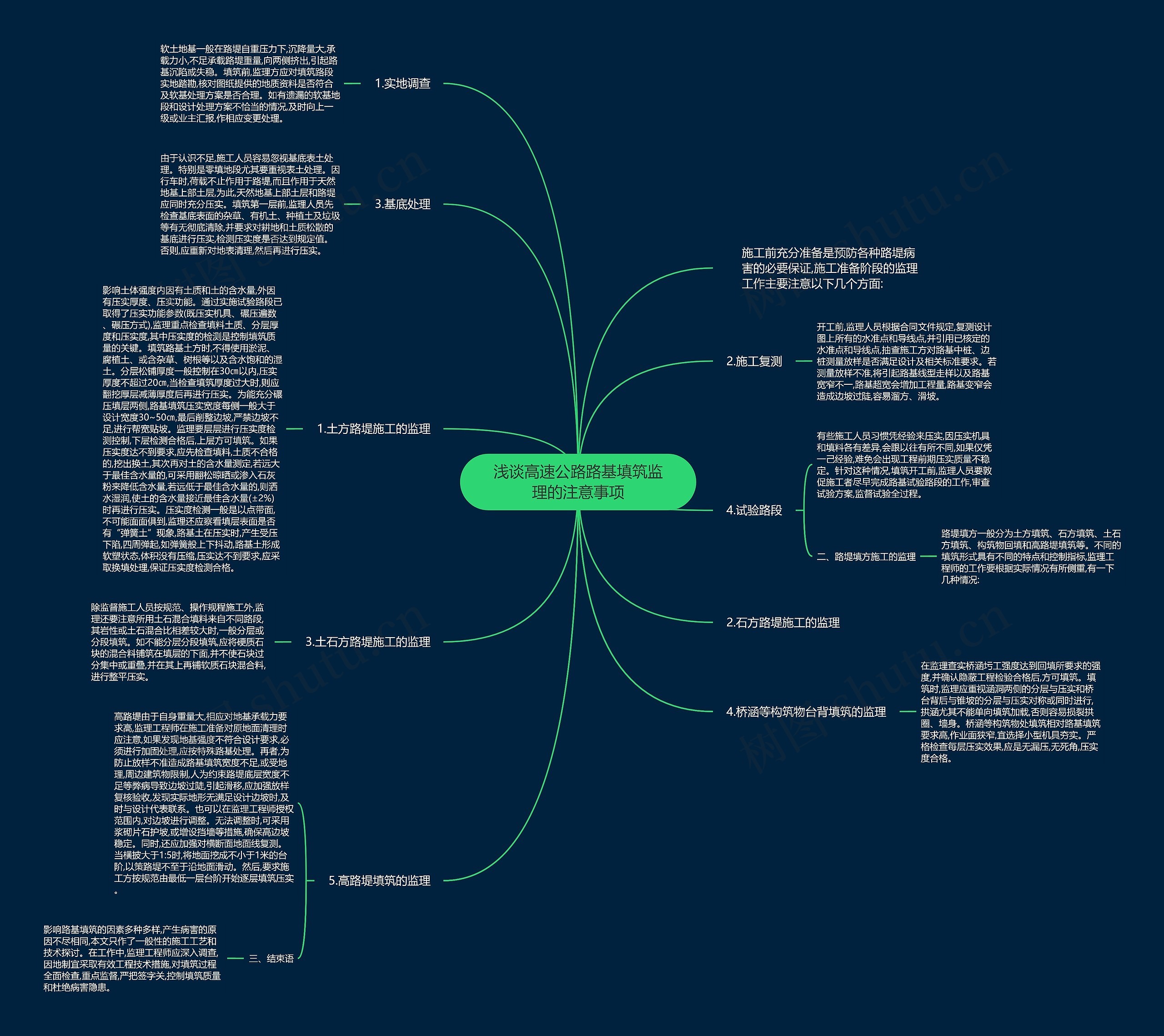

思维导图大纲

1.实地调查

软土地基一般在路堤自重压力下,沉降量大,承载力小,不足承载路堤重量,向两侧挤出,引起路基沉陷或失稳。填筑前,监理方应对填筑路段实地踏勘,核对图纸提供的地质资料是否符合及软基处理方案是否合理。如有遗漏的软基地段和设计处理方案不恰当的情况,及时向上一级或业主汇报,作相应变更处理。

2.施工复测

开工前,监理人员根据合同文件规定,复测设计图上所有的水准点和导线点,并引用已核定的水准点和导线点,抽查施工方对路基中桩、边桩测量放样是否满足设计及相关标准要求。若测量放样不准,将引起路基线型走样以及路基宽窄不一,路基超宽会增加工程量,路基变窄会造成边坡过陡,容易溜方、滑坡。

3.基底处理

由于认识不足,施工人员容易忽视基底表土处理。特别是零填地段尤其要重视表土处理。因行车时,荷载不止作用于路堤,而且作用于天然地基上部土层,为此,天然地基上部土层和路堤应同时充分压实。填筑第一层前,监理人员先检查基底表面的杂草、有机土、种植土及垃圾等有无彻底清除,并要求对耕地和土质松散的基底进行压实,检测压实度是否达到规定值。否则,应重新对地表清理,然后再进行压实。

4.试验路段

有些施工人员习惯凭经验来压实,因压实机具和填料各有差异,会跟以往有所不同,如果仅凭一己经验,难免会出现工程前期压实质量不稳定。针对这种情况,填筑开工前,监理人员要敦促施工者尽早完成路基试验路段的工作,审查试验方案,监督试验全过程。

二、路堤填方施工的监理

路堤填方一般分为土方填筑、石方填筑、土石方填筑、构筑物回填和高路堤填筑等。不同的填筑形式具有不同的特点和控制指标,监理工程师的工作要根据实际情况有所侧重,有一下几种情况:

1.土方路堤施工的监理

影响土体强度内因有土质和土的含水量,外因有压实厚度、压实功能。通过实施试验路段已取得了压实功能参数(既压实机具、碾压遍数、碾压方式),监理重点检查填料土质、分层厚度和压实度,其中压实度的检测是控制填筑质量的关键。填筑路基土方时,不得使用淤泥、腐植土、或含杂草、树根等以及含水饱和的湿土。分层松铺厚度一般控制在30㎝以内,压实厚度不超过20㎝,当检查填筑厚度过大时,则应翻挖厚层减薄厚度后再进行压实。为能充分碾压填层两侧,路基填筑压实宽度每侧一般大于设计宽度30~50㎝,最后削整边坡,严禁边坡不足,进行帮宽贴坡。监理要层层进行压实度检测控制,下层检测合格后,上层方可填筑。如果压实度达不到要求,应先检查填料,土质不合格的,挖出换土,其次再对土的含水量测定,若远大于最佳含水量的,可采用翻松晾晒或渗入石灰粉来降低含水量,若远低于最佳含水量的,则洒水湿润,使土的含水量接近最佳含水量(±2%)时再进行压实。压实度检测一般是以点带面,不可能面面俱到,监理还应察看填层表面是否有“弹簧土”现象,路基土在压实时,产生受压下陷,四周弹起,如弹簧般上下抖动,路基土形成软塑状态,体积没有压缩,压实达不到要求,应采取换填处理,保证压实度检测合格。

2.石方路堤施工的监理

3.土石方路堤施工的监理

除监督施工人员按规范、操作规程施工外,监理还要注意所用土石混合填料来自不同路段,其岩性或土石混合比相差较大时,一般分层或分段填筑。如不能分层分段填筑,应将硬质石块的混合料铺筑在填层的下面,并不使石块过分集中或重叠,并在其上再铺软质石块混合料,进行整平压实。

4.桥涵等构筑物台背填筑的监理

在监理查实桥涵圬工强度达到回填所要求的强度,并确认隐蔽工程检验合格后,方可填筑。填筑时,监理应重视涵洞两侧的分层与压实和桥台背后与锥坡的分层与压实对称或同时进行,拱涵尤其不能单向填筑加载,否则容易损裂拱圈、墙身。桥涵等构筑物处填筑相对路基填筑要求高,作业面狭窄,宜选择小型机具夯实。严格检查每层压实效果,应是无漏压,无死角,压实度合格。

5.高路堤填筑的监理

高路堤由于自身重量大,相应对地基承载力要求高,监理工程师在施工准备对原地面清理时应注意,如果发现地基强度不符合设计要求,必须进行加固处理,应按特殊路基处理。再者,为防止放样不准造成路基填筑宽度不足,或受地理,周边建筑物限制,人为约束路堤底层宽度不足等弊病导致边坡过陡,引起滑移,应加强放样复核验收,发现实际地形无满足设计边坡时,及时与设计代表联系。也可以在监理工程师授权范围内,对边坡进行调整。无法调整时,可采用浆砌片石护坡,或增设挡墙等措施,确保高边坡稳定。同时,还应加强对横断面地面线复测。当横披大于1:5时,将地面挖成不小于1米的台阶,以策路堤不至于沿地面滑动。然后,要求施工方按规范由最低一层台阶开始逐层填筑压实。

三、结束语

影响路基填筑的因素多种多样,产生病害的原因不尽相同,本文只作了一般性的施工工艺和技术探讨。在工作中,监理工程师应深入调查,因地制宜采取有效工程技术措施,对填筑过程全面检查,重点监督,严把签字关,控制填筑质量和杜绝病害隐患。
