摘要：本文首先介绍了综合布线系统的概况，然后针对图书馆大楼综合布线系统，从需求分析、系统功能、系统设计依据等方面进行了论述，介绍了各子系统设计方案。

树图思维导图提供《高校图书馆大楼综合布线系统分析及设计》在线思维导图免费制作，点击“编辑”按钮，可对《高校图书馆大楼综合布线系统分析及设计》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：b3d4a96eb83ade23bb7ae126c6b5908d

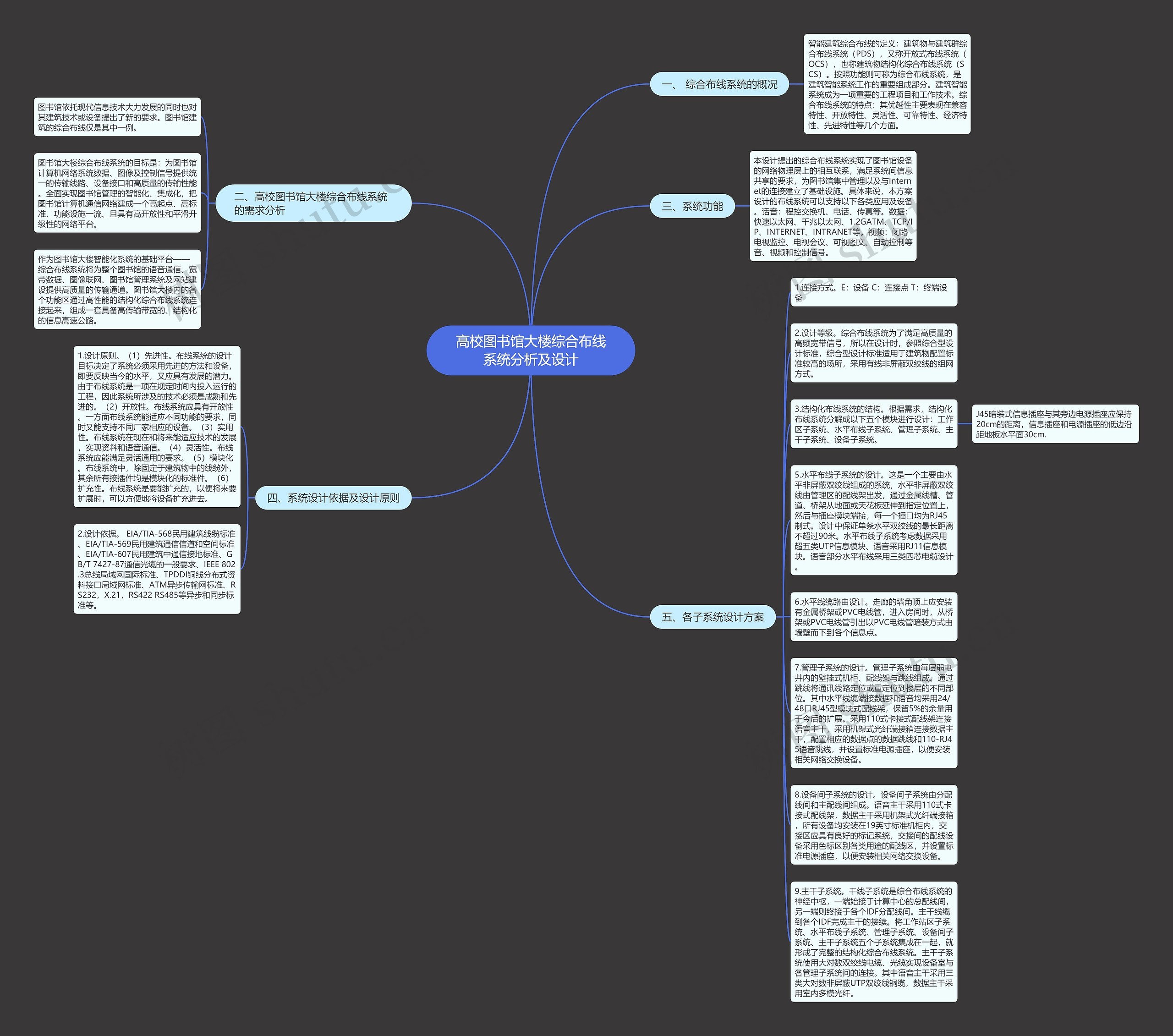

思维导图大纲

一、综合布线系统的概况

智能建筑综合布线的定义：建筑物与建筑群综合布线系统（PDS），又称开放式布线系统（OCS），也称建筑物结构化综合布线系统（SCS）。按照功能则可称为综合布线系统，是建筑智能系统工作的重要组成部分。建筑智能系统成为一项重要的工程项目和工作技术。综合布线系统的特点：其优越性主要表现在兼容特性、开放特性、灵活性、可靠特性、经济特性、先进特性等几个方面。

二、高校图书馆大楼综合布线系统的需求分析

图书馆依托现代信息技术大力发展的同时也对其建筑技术或设备提出了新的要求。图书馆建筑的综合布线仅是其中一例。

图书馆大楼综合布线系统的目标是：为图书馆计算机网络系统数据、图像及控制信号提供统一的传输线路、设备接口和高质量的传输性能。全面实现图书馆管理的智能化、集成化，把图书馆计算机通信网络建成一个高起点、高标准、功能设施一流、且具有高开放性和平滑升级性的网络平台。

作为图书馆大楼智能化系统的基础平台——综合布线系统将为整个图书馆的语音通信、宽带数据、图像联网、图书馆管理系统及网站建设提供高质量的传输通道。图书馆大楼内的各个功能区通过高性能的结构化综合布线系统连接起来，组成一套具备高传输带宽的、结构化的信息高速公路。

三、系统功能

本设计提出的综合布线系统实现了图书馆设备的网络物理层上的相互联系，满足系统间信息共享的要求，为图书馆集中管理以及与Internet的连接建立了基础设施。具体来说，本方案设计的布线系统可以支持以下各类应用及设备。话音：程控交换机、电话、传真等。数据：快速以太网、千兆以太网、1.2GATM、TCP/IP、INTERNET、INTRANET等。视频：闭路电视监控、电视会议、可视图文、自动控制等音、视频和控制信号。

四、系统设计依据及设计原则

1.设计原则。（1）先进性。布线系统的设计目标决定了系统必须采用先进的方法和设备，即要反映当今的水平，又应具有发展的潜力。由于布线系统是一项在规定时间内投入运行的工程，因此系统所涉及的技术必须是成熟和先进的。（2）开放性。布线系统应具有开放性。一方面布线系统能适应不同功能的要求，同时又能支持不同厂家相应的设备。（3）实用性。布线系统在现在和将来能适应技术的发展，实现资料和语音通信。（4）灵活性。布线系统应能满足灵活通用的要求。（5）模块化。布线系统中，除固定于建筑物中的线缆外，其余所有接插件均是模块化的标准件。（6）扩充性。布线系统是要能扩充的，以便将来要扩展时，可以方便地将设备扩充进去。

2.设计依据。 EIA/TIA-568民用建筑线缆标准、EIA/TIA-569民用建筑通信信道和空间标准、EIA/TIA-607民用建筑中通信接地标准、GB/T 7427-87通信光缆的一般要求、IEEE 802.3总线局域网国际标准、TPDDI铜线分布式资料接口局域网标准、ATM异步传输网标准、RS232，X.21，RS422 RS485等异步和同步标准等。

五、各子系统设计方案

1.连接方式。E：设备 C：连接点 T：终端设备

2.设计等级。综合布线系统为了满足高质量的高频宽带信号，所以在设计时，参照综合型设计标准，综合型设计标准适用于建筑物配置标准较高的场所，采用有线非屏蔽双绞线的组网方式。

3.结构化布线系统的结构。根据需求，结构化布线系统分解成以下五个模块进行设计：工作区子系统、水平布线子系统、管理子系统、主干子系统、设备子系统。

J45暗装式信息插座与其旁边电源插座应保持20cm的距离，信息插座和电源插座的低边沿距地板水平面30cm.

5.水平布线子系统的设计。这是一个主要由水平非屏蔽双绞线组成的系统，水平非屏蔽双绞线由管理区的配线架出发，通过金属线槽、管道、桥架从地面或天花板延伸到指定位置上，然后与插座模块端接，每一个插口均为RJ45制式。设计中保证单条水平双绞线的最长距离不超过90米。水平布线子系统考虑数据采用超五类UTP信息模块、语音采用RJ11信息模块。语音部分水平布线采用三类四芯电缆设计。

6.水平线缆路由设计。走廊的墙角顶上应安装有金属桥架或PVC电线管，进入房间时，从桥架或PVC电线管引出以PVC电线管暗装方式由墙壁而下到各个信息点。

7.管理子系统的设计。管理子系统由每层弱电井内的壁挂式机柜、配线架与跳线组成。通过跳线将通讯线路定位或重定位到楼层的不同部位。其中水平线缆端接数据和语音均采用24/48口RJ45型模块式配线架，保留5%的余量用于今后的扩展。采用110式卡接式配线架连接语音主干，采用机架式光纤端接箱连接数据主干，配置相应的数据点的数据跳线和110-RJ45语音跳线，并设置标准电源插座，以便安装相关网络交换设备。

8.设备间子系统的设计。设备间子系统由分配线间和主配线间组成。语音主干采用110式卡接式配线架，数据主干采用机架式光纤端接箱，所有设备均安装在19英寸标准机柜内，交接区应具有良好的标记系统，交接间的配线设备采用色标区别各类用途的配线区，并设置标准电源插座，以便安装相关网络交换设备。

9.主干子系统。干线子系统是综合布线系统的神经中枢，一端始接于计算中心的总配线间，另一端则终接于各个IDF分配线间。主干线缆到各个IDF完成主干的接续。将工作站区子系统、水平布线子系统、管理子系统、设备间子系统、主干子系统五个子系统集成在一起，就形成了完整的结构化综合布线系统。主干子系统使用大对数双绞线电缆、光缆实现设备室与各管理子系统间的连接。其中语音主干采用三类大对数非屏蔽UTP双绞线铜缆，数据主干采用室内多模光纤。
