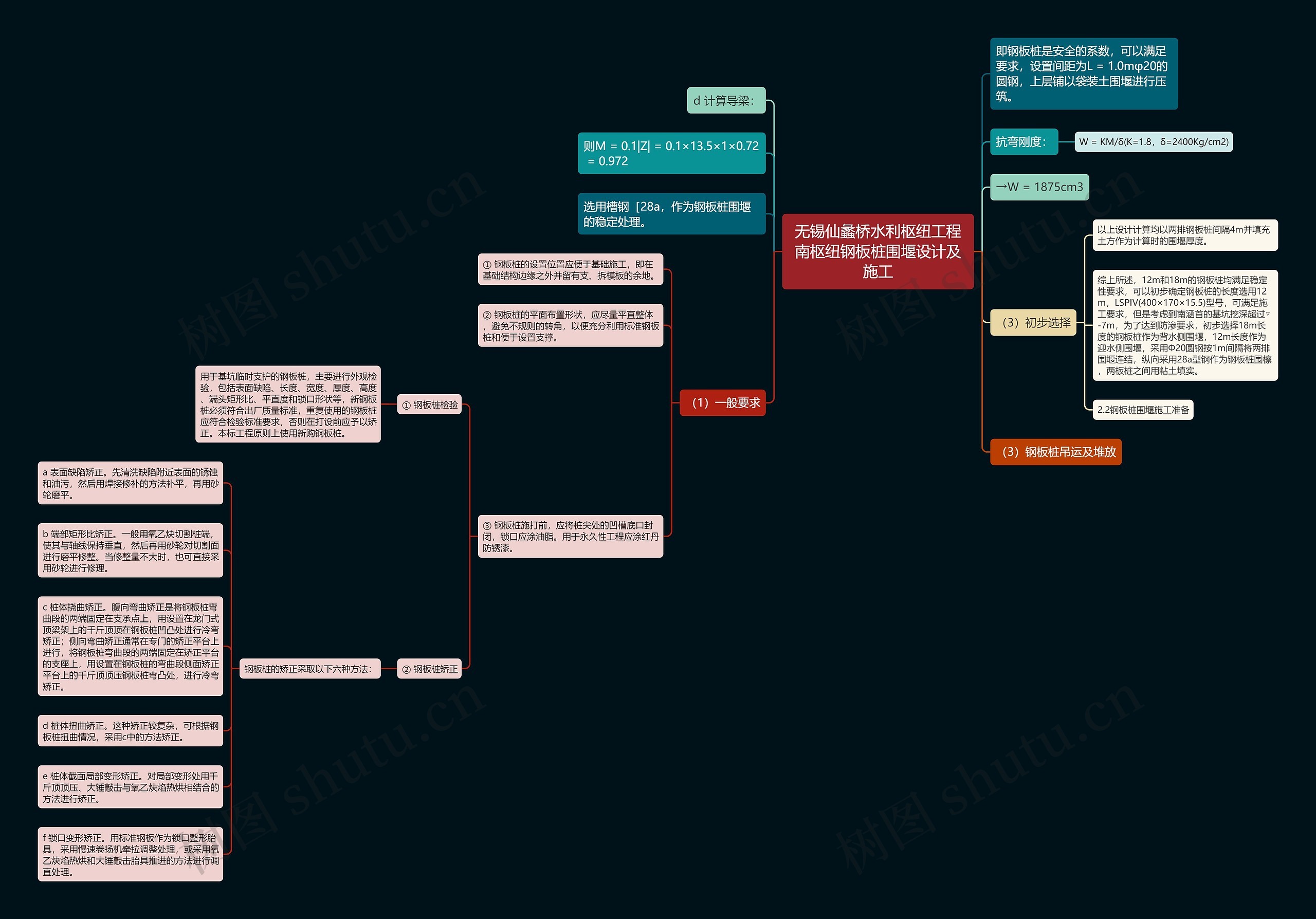

无锡仙蠡桥水利枢纽工程南枢纽钢板桩围堰设计及施工思维导图

清泪尽

2023-03-01

浏览量: 4

无锡仙蠡桥水利枢纽工程南枢纽钢板桩围堰设计及施工

枢纽

设计

施工

工程

水利

无锡

钢板

采用

进行

矫正

工程纠纷

建筑工程管理

工程设计管理

体'; mso-spacerun: 'yes'">B = 145.8/64.53 = 2.26 ≥ 1.8

树图思维导图提供《无锡仙蠡桥水利枢纽工程南枢纽钢板桩围堰设计及施工》在线思维导图免费制作，点击“编辑”按钮，可对《无锡仙蠡桥水利枢纽工程南枢纽钢板桩围堰设计及施工》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：f2244efbcb473fabf9c74a071c89fe27

思维导图大纲

相关思维导图模版

无锡仙蠡桥水利枢纽工程南枢纽钢板桩围堰设计及施工思维导图模板大纲

即钢板桩是安全的系数，可以满足要求，设置间距为L = 1.0mφ20的圆钢，上层铺以袋装土围堰进行压筑。

d 计算导梁：

抗弯刚度：

W = KM/δ(K=1.8，δ=2400Kg/cm2)

则M = 0.1|Z| = 0.1×13.5×1×0.72 = 0.972

→W = 1875cm3

选用槽钢［28a，作为钢板桩围堰的稳定处理。

（3）初步选择

以上设计计算均以两排钢板桩间隔4m并填充土方作为计算时的围堰厚度。

综上所述，12m和18m的钢板桩均满足稳定性要求，可以初步确定钢板桩的长度选用12m，LSPIV(400×170×15.5)型号，可满足施工要求，但是考虑到南涵首的基坑挖深超过▽-7m，为了达到防渗要求，初步选择18m长度的钢板桩作为背水侧围堰，12m长度作为迎水侧围堰，采用Φ20圆钢按1m间隔将两排围堰连结，纵向采用28a型钢作为钢板桩围檩，两板桩之间用粘土填实。

2.2钢板桩围堰施工准备

（1）一般要求

① 钢板桩的设置位置应便于基础施工，即在基础结构边缘之外并留有支、拆模板的余地。

② 钢板桩的平面布置形状，应尽量平直整体，避免不规则的转角，以便充分利用标准钢板桩和便于设置支撑。

③ 钢板桩施打前，应将桩尖处的凹槽底口封闭，锁口应涂油脂。用于永久性工程应涂红丹防锈漆。

① 钢板桩检验

用于基坑临时支护的钢板桩，主要进行外观检验，包括表面缺陷、长度、宽度、厚度、高度、端头矩形比、平直度和锁口形状等，新钢板桩必须符合出厂质量标准，重复使用的钢板桩应符合检验标准要求，否则在打设前应予以矫正。本标工程原则上使用新购钢板桩。

② 钢板桩矫正

钢板桩的矫正采取以下六种方法：

a 表面缺陷矫正。先清洗缺陷附近表面的锈蚀和油污，然后用焊接修补的方法补平，再用砂轮磨平。

b 端部矩形比矫正。一般用氧乙炔切割桩端，使其与轴线保持垂直，然后再用砂轮对切割面进行磨平修整。当修整量不大时，也可直接采用砂轮进行修理。

c 桩体挠曲矫正。腹向弯曲矫正是将钢板桩弯曲段的两端固定在支承点上，用设置在龙门式顶梁架上的千斤顶顶在钢板桩凹凸处进行冷弯矫正；侧向弯曲矫正通常在专门的矫正平台上进行，将钢板桩弯曲段的两端固定在矫正平台的支座上，用设置在钢板桩的弯曲段侧面矫正平台上的千斤顶顶压钢板桩弯凸处，进行冷弯矫正。

d 桩体扭曲矫正。这种矫正较复杂，可根据钢板桩扭曲情况，采用c中的方法矫正。

e 桩体截面局部变形矫正。对局部变形处用千斤顶顶压、大锤敲击与氧乙炔焰热烘相结合的方法进行矫正。

f 锁口变形矫正。用标准钢板作为锁口整形胎具，采用慢速卷扬机牵拉调整处理，或采用氧乙炔焰热烘和大锤敲击胎具推进的方法进行调直处理。

（3）钢板桩吊运及堆放
