以下就四个方面，对场地设计标高的确定方法进行一些探讨。

树图思维导图提供《工业建设用地标高的设计》在线思维导图免费制作，点击“编辑”按钮，可对《工业建设用地标高的设计》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：405f9b8d6d8839630d7f0f8b685e8b14

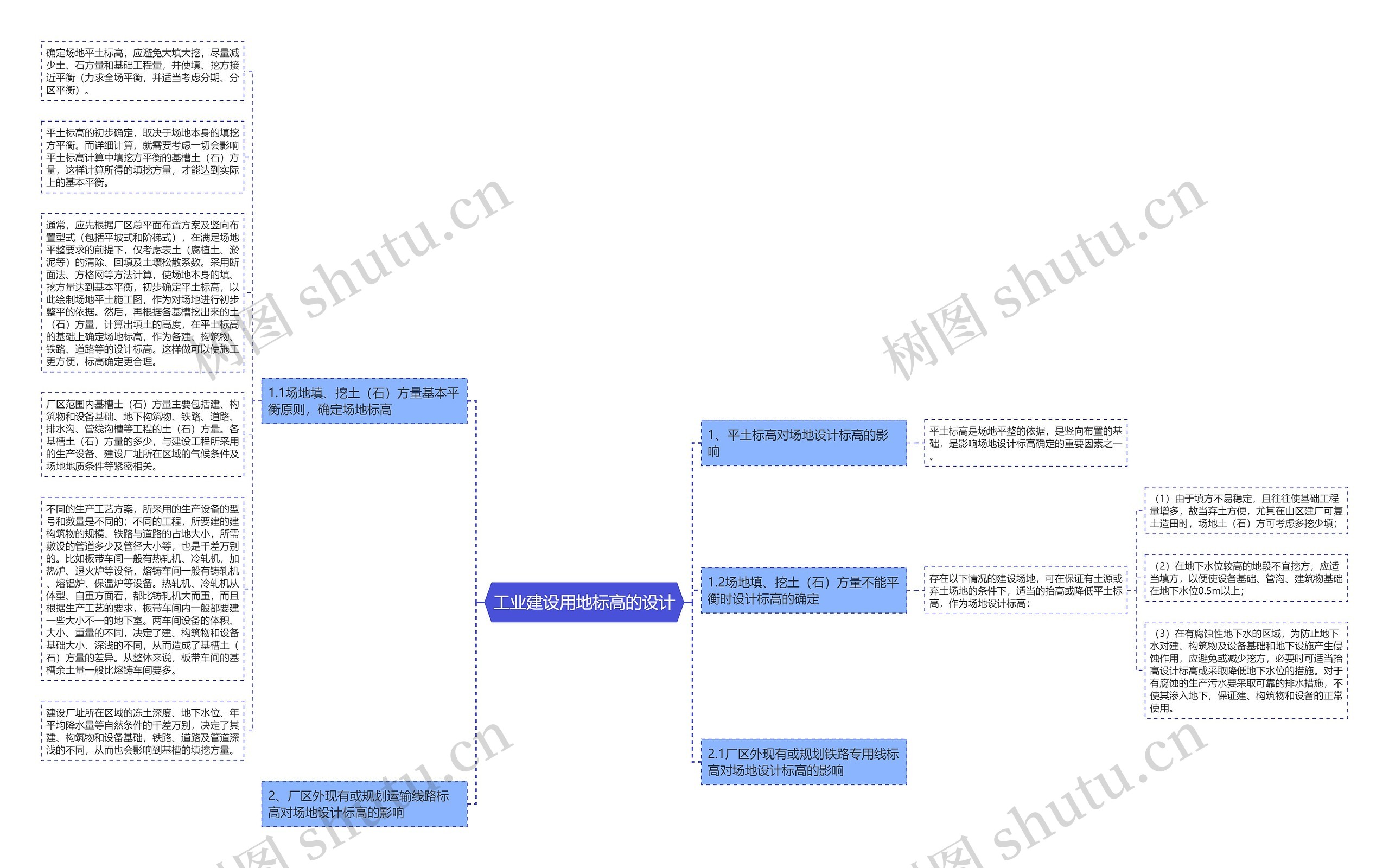

思维导图大纲

1、平土标高对场地设计标高的影响

平土标高是场地平整的依据，是竖向布置的基础，是影响场地设计标高确定的重要因素之一。

1.1场地填、挖土（石）方量基本平衡原则，确定场地标高

确定场地平土标高，应避免大填大挖，尽量减少土、石方量和基础工程量，并使填、挖方接近平衡（力求全场平衡，并适当考虑分期、分区平衡）。

平土标高的初步确定，取决于场地本身的填挖方平衡。而详细计算，就需要考虑一切会影响平土标高计算中填挖方平衡的基槽土（石）方量，这样计算所得的填挖方量，才能达到实际上的基本平衡。

通常，应先根据厂区总平面布置方案及竖向布置型式（包括平坡式和阶梯式），在满足场地平整要求的前提下，仅考虑表土（腐植土、淤泥等）的清除、回填及土壤松散系数。采用断面法、方格网等方法计算，使场地本身的填、挖方量达到基本平衡，初步确定平土标高，以此绘制场地平土施工图，作为对场地进行初步整平的依据。然后，再根据各基槽挖出来的土（石）方量，计算出填土的高度，在平土标高的基础上确定场地标高，作为各建、构筑物、铁路、道路等的设计标高。这样做可以使施工更方便，标高确定更合理。

厂区范围内基槽土（石）方量主要包括建、构筑物和设备基础、地下构筑物、铁路、道路、排水沟、管线沟槽等工程的土（石）方量。各基槽土（石）方量的多少，与建设工程所采用的生产设备、建设厂址所在区域的气候条件及场地地质条件等紧密相关。

不同的生产工艺方案，所采用的生产设备的型号和数量是不同的；不同的工程，所要建的建构筑物的规模、铁路与道路的占地大小，所需敷设的管道多少及管径大小等，也是千差万别的。比如板带车间一般有热轧机、冷轧机，加热炉、退火炉等设备，熔铸车间一般有铸轧机、熔铝炉、保温炉等设备。热轧机、冷轧机从体型、自重方面看，都比铸轧机大而重，而且根据生产工艺的要求，板带车间内一般都要建一些大小不一的地下室。两车间设备的体积、大小、重量的不同，决定了建、构筑物和设备基础大小、深浅的不同，从而造成了基槽土（石）方量的差异。从整体来说，板带车间的基槽余土量一般比熔铸车间要多。

建设厂址所在区域的冻土深度、地下水位、年平均降水量等自然条件的千差万别，决定了其建、构筑物和设备基础，铁路、道路及管道深浅的不同，从而也会影响到基槽的填挖方量。
