提起钢结构用钢大家并不陌生,像Q235和Q345这样的钢材是最常用的,也是生活中接触最多的。的确,从材性、材质方面看,现在市场充分供应的Q235及Q345号钢的各类钢材,可以保证建筑钢结构的基本需求。钢结构是以钢材制作为主的结构,是主要的建筑结构类型之一。它的基本特点是强度高、自重轻、刚度大、材料匀质性和各向同性好。

树图思维导图提供《钢结构设计用钢》在线思维导图免费制作，点击“编辑”按钮，可对《钢结构设计用钢》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：385c2d1544375dbe439339ac913506e1

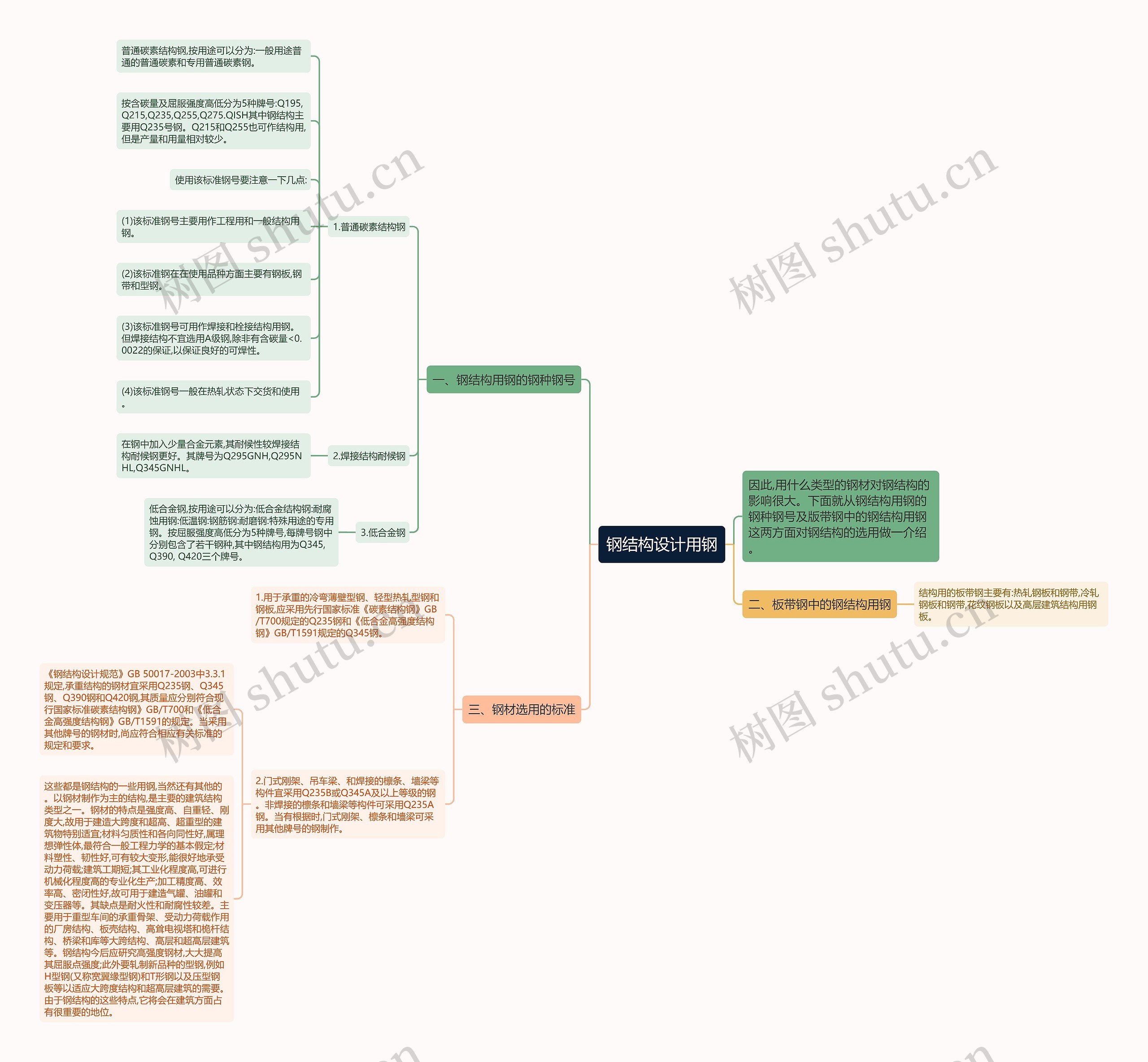

思维导图大纲

一、钢结构用钢的钢种钢号

1.普通碳素结构钢

普通碳素结构钢,按用途可以分为:一般用途普通的普通碳素和专用普通碳素钢。

按含碳量及屈服强度高低分为5种牌号:Q195,Q215,Q235,Q255,Q275.QISH其中钢结构主要用Q235号钢。Q215和Q255也可作结构用,但是产量和用量相对较少。

使用该标准钢号要注意一下几点:

(1)该标准钢号主要用作工程用和一般结构用钢。

(2)该标准钢在在使用品种方面主要有钢板,钢带和型钢。

(3)该标准钢号可用作焊接和栓接结构用钢。但焊接结构不宜选用A级钢,除非有含碳量<0.0022的保证,以保证良好的可焊性。

(4)该标准钢号一般在热轧状态下交货和使用。

2.焊接结构耐候钢

在钢中加入少量合金元素,其耐候性较焊接结构耐候钢更好。其牌号为Q295GNH,Q295NHL,Q345GNHL。

3.低合金钢

低合金钢,按用途可以分为:低合金结构钢:耐腐蚀用钢:低温钢:钢筋钢:耐磨钢:特殊用途的专用钢。按屈服强度高低分为5种牌号,每牌号钢中分别包含了若干钢种,其中钢结构用为Q345, Q390, Q420三个牌号。

二、板带钢中的钢结构用钢

结构用的板带钢主要有:热轧钢板和钢带,冷轧钢板和钢带,花纹钢板以及高层建筑结构用钢板。

三、钢材选用的标准

1.用于承重的冷弯薄壁型钢、轻型热轧型钢和钢板,应采用先行国家标准《碳素结构钢》GB/T700规定的Q235钢和《低合金高强度结构钢》GB/T1591规定的Q345钢。

2.门式刚架、吊车梁、和焊接的檩条、墙梁等构件宜采用Q235B或Q345A及以上等级的钢。非焊接的檩条和墙梁等构件可采用Q235A钢。当有根据时,门式刚架、檩条和墙梁可采用其他牌号的钢制作。

《钢结构设计规范》GB 50017-2003中3.3.1规定,承重结构的钢材宜采用Q235钢、Q345钢、Q390钢和Q420钢,其质量应分别符合现行国家标准碳素结构钢》GB/T700和《低合金高强度结构钢》GB/T1591的规定。当采用其他牌号的钢材时,尚应符合相应有关标准的规定和要求。

这些都是钢结构的一些用钢,当然还有其他的。以钢材制作为主的结构,是主要的建筑结构类型之一。钢材的特点是强度高、自重轻、刚度大,故用于建造大跨度和超高、超重型的建筑物特别适宜;材料匀质性和各向同性好,属理想弹性体,最符合一般工程力学的基本假定;材料塑性、韧性好,可有较大变形,能很好地承受动力荷载;建筑工期短;其工业化程度高,可进行机械化程度高的专业化生产;加工精度高、效率高、密闭性好,故可用于建造气罐、油罐和变压器等。其缺点是耐火性和耐腐性较差。主要用于重型车间的承重骨架、受动力荷载作用的厂房结构、板壳结构、高耸电视塔和桅杆结构、桥梁和库等大跨结构、高层和超高层建筑等。钢结构今后应研究高强度钢材,大大提高其屈服点强度;此外要轧制新品种的型钢,例如H型钢(又称宽翼缘型钢)和T形钢以及压型钢板等以适应大跨度结构和超高层建筑的需要。由于钢结构的这些特点,它将会在建筑方面占有很重要的地位。
