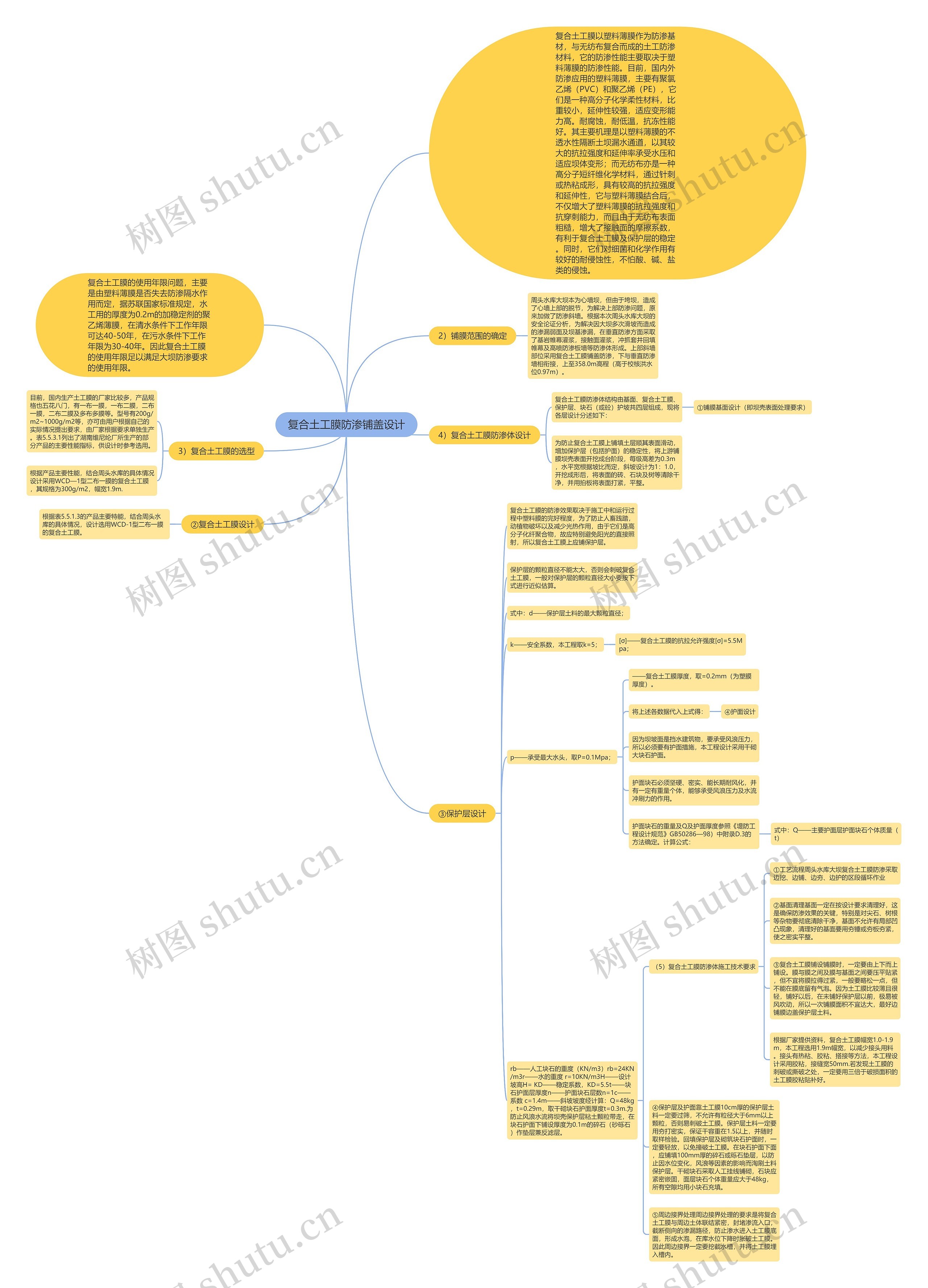

1）复合土工膜的特征

树图思维导图提供《复合土工膜防渗铺盖设计》在线思维导图免费制作，点击“编辑”按钮，可对《复合土工膜防渗铺盖设计》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：2c2d0a79f2f57f0b77322734460f27b2

思维导图大纲

2）铺膜范围的确定

周头水库大坝本为心墙坝，但由于垮坝，造成了心墙上部的脱节，为解决上部防渗问题，原来加做了防渗斜墙。根据本次周头水库大坝的安全论证分析，为解决因大坝多次滑坡而造成的渗漏弱面及坝基渗漏，在垂直防渗方面采取了基岩帷幕灌浆，接触面灌浆，冲抓套井回填帷幕及高喷防渗板墙等防渗体形成。上部斜墙部位采用复合土工膜铺盖防渗，下与垂直防渗墙相衔接，上至358.0m高程（高于校核洪水位0.97m）。

3）复合土工膜的选型

目前，国内生产土工膜的厂家比较多，产品规格也五花八门，有一布一膜，一布二膜，二布一膜，二布二膜及多布多膜等。型号有200g/m2~1000g/m2等，亦可由用户根据自己的实际情况提出要求，由厂家根据要求单独生产。表5.5.3.1列出了湖南维尼纶厂所生产的部分产品的主要性能指标，供设计时参考选用。

根据产品主要性能，结合周头水库的具体情况设计采用WCD—1型二布一膜的复合土工膜，其规格为300g/m2，幅宽1.9m.

4）复合土工膜防渗体设计

复合土工膜防渗体结构由基面、复合土工膜、保护层、块石（或砼）护坡共四层组成，现将各层设计分述如下：

①铺膜基面设计（即坝壳表面处理要求）

为防止复合土工膜上铺填土层顺其表面滑动，增加保护层（包括护面）的稳定性，将上游铺膜坝壳表面开挖成台阶段，每级高差为0.3m，水平宽根据坡比而定，斜坡设计为1：1.0，开挖成形后，将表面的砖、石块及树等清除干净，并用拍板将表面打紧，平整。

②复合土工膜设计

根据表5.5.1.3的产品主要特能，结合周头水库的具体情况，设计选用WCD-1型二布一膜的复合土工膜。

③保护层设计

复合土工膜的防渗效果取决于施工中和运行过程中塑料膜的完好程度，为了防止人畜践踏，动植物破坏以及减少光热作用，由于它们是高分子化纤聚合物，故应特别避免阳光的直接照射，所以复合土工膜上应铺保护层。

保护层的颗粒直径不能太大，否则会刺破复合土工膜，一般对保护层的颗粒直径大小要按下式进行近似估算。

式中：d——保护层土料的最大颗粒直径；

k——安全系数，本工程取k=5；

[σ]——复合土工膜的抗拉允许强度[σ]=5.5Mpa；

p——承受最大水头，取P=0.1Mpa；

——复合土工膜厚度，取=0.2mm（为塑膜厚度）。

将上述各数据代入上式得：

④护面设计

因为坝坡面是挡水建筑物，要承受风浪压力，所以必须要有护面措施，本工程设计采用干砌大块石护面。

护面块石必须坚硬、密实、能长期耐风化，并有一定有重量个体，能够承受风浪压力及水流冲刷力的作用。

护面块石的重量及Q及护面厚度参照《堤防工程设计规范》GB50286—98）中附录D.3的方法确定。计算公式：

式中：Q——主要护面层护面块石个体质量（t）

rb——人工块石的重度（KN/m3）rb=24KN/m3r——水的重度 r=10KN/m3H——设计坡高H= KD——稳定系数，KD=5.5t——块石护面层厚度n——护面块石层数n=1c——系数 c=1.4m——斜坡坡度经计算：Q=48kg，t=0.29m，取干砌块石护面厚度t=0.3m.为防止风浪水流将坝壳保护层粘土颗粒带走，在块石护面下铺设厚度为0.1m的碎石（砂砾石）作垫层兼反滤层。

（5）复合土工膜防渗体施工技术要求

①工艺流程周头水库大坝复合土工膜防渗采取边挖、边铺、边夯、边护的区段循环作业

②基面清理基面一定在按设计要求清理好，这是确保防渗效果的关键，特别是对尖石、树根等杂物要彻底清除干净，基面不允许有局部凹凸现象，清理好的基面要用夯锤或夯板夯紧，使之密实平整。

③复合土工膜铺设铺膜时，一定要由上下而上铺设。膜与膜之间及膜与基面之间要压平贴紧，但不宜将膜拉得过紧，一般要略松一点，但不能在膜底留有气泡。因为土工膜比较薄且很轻，铺好以后，在未铺好保护层以前，极易被风吹动，所以一次铺膜面积不宜达大，最好边铺膜边盖保护层土料。

根据厂家提供资料，复合土工膜幅宽1.0-1.9m，本工程选用1.9m幅宽，以减少接头用料。接头有热粘、胶粘、搭接等方法，本工程设计采用胶粘，接缝宽50mm.若发现土工膜的刺破或撕破之处，一定要用三倍于破损面积的土工膜胶粘贴补好。

④保护层及护面靠土工膜10cm厚的保护层土料一定要过筛，不允许有粒径大于6mm以上颗粒，否则易刺破土工膜。保护层土料一定要用夯打密实，保证干容重在1.5以上，并随时取样检验。回填保护层及砌筑块石护面时，一定要轻放，以免撞破土工膜。在块石护面下面，应铺填100mm厚的碎石或砾石垫层，以防止因水位变化，风浪等因素的影响而淘刷土料保护层。干砌块石采取人工挂线铺砌，石块应紧密嵌固，面层块石个体重量应大于48kg，所有空隙均用小块石充填。

⑤周边接界处理周边接界处理的要求是将复合土工膜与周边土体联结紧密，封堵渗流入口，截断侧向的渗漏路径，防止渗水进入土工膜底面，形成水泡，在库水位下降时胀破土工膜。因此周边接界一定要挖截水槽，并将土工膜埋入槽内。
