雷击是一种自然现象，它能释放出巨大的能量、具有极强大的破坏能力。几个世纪来，人类通过对雷击破坏性的研究、探索，对雷电的危害采取了一定的预防措施，有效地降低了雷害。

树图思维导图提供《关于智能小区弱电智能化系统防雷问题的论述》在线思维导图免费制作，点击“编辑”按钮，可对《关于智能小区弱电智能化系统防雷问题的论述》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：d46a3b21ad5ce1e9ec1b9df7aa6ea2a9

思维导图大纲

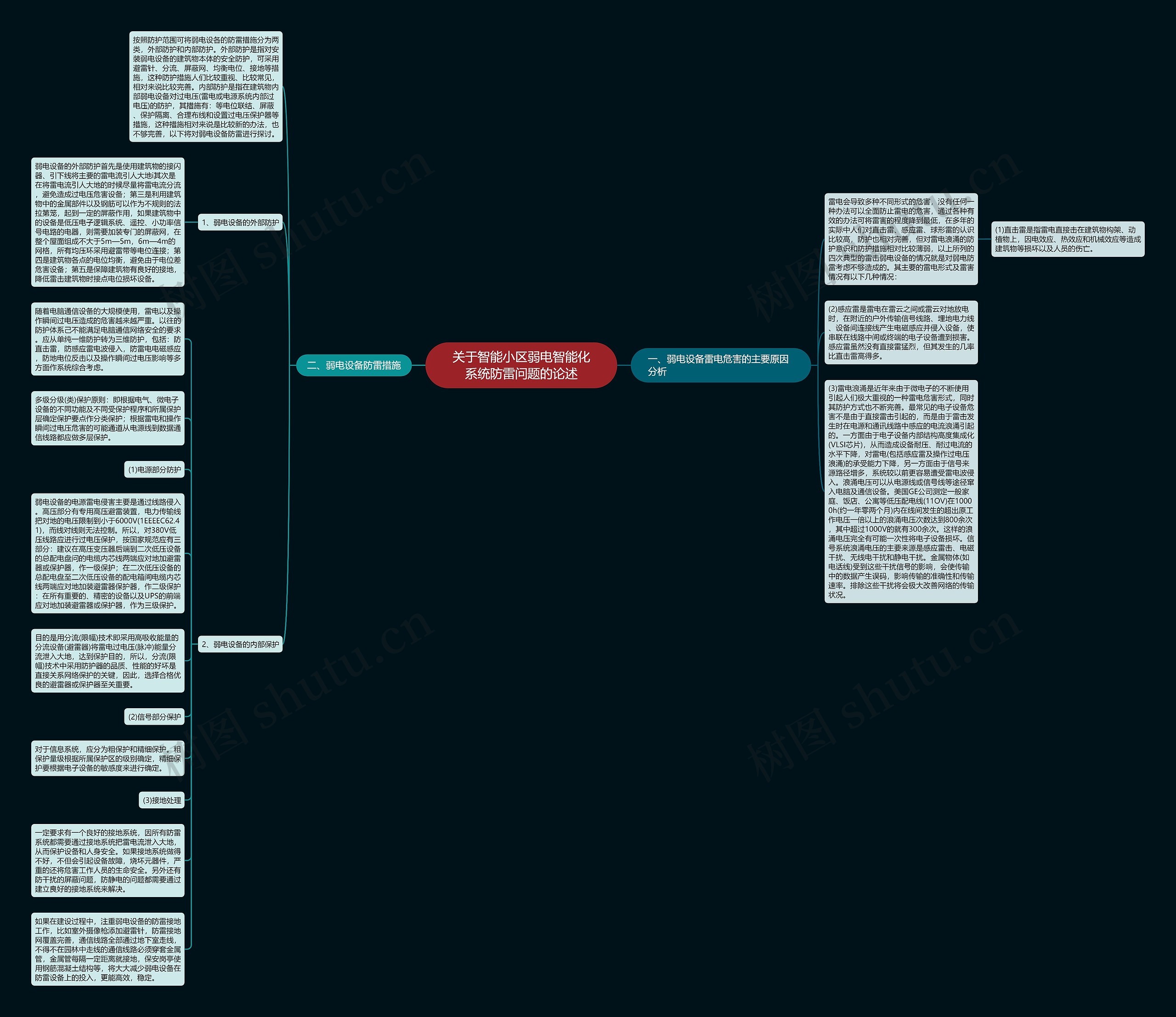

一、弱电设备雷电危害的主要原因分析

雷电会导致多种不同形式的危害，没有任何一种办法可以全面防止雷电的危害，通过各种有效的办法可将雷害的程度降到最低，在多年的实际中人们对直击雷、感应雷、球形雷的认识比较高，防护也相对完善，但对雷电浪涌的防护意识和防护措施相对比较薄弱，以上所列的四次典型的雷击弱电设备的情况就是对弱电防雷考虑不够造成的。其主要的雷电形式及雷害情况有以下几种情况：

(1)直击雷是指雷电直接击在建筑物构架、动植物上，因电效应、热效应和机械效应等造成建筑物等损坏以及人员的伤亡。

(2)感应雷是雷电在雷云之间或雷云对地放电时，在附近的户外传输信号线路、埋地电力线、设备间连接线产生电磁感应并侵入设备，使串联在线路中间或终端的电子设备遭到损害。感应雷虽然没有直接雷猛烈，但其发生的几率比直击雷高得多。

(3)雷电浪涌是近年来由于微电子的不断使用引起人们极大重视的一种雷电危害形式，同时其防护方式也不断完善。最常见的电子设备危害不是由于直接雷击引起的，而是由于雷击发生时在电源和通讯线路中感应的电流浪涌引起的。一方面由于电子设备内部结构高度集成化(VLSI芯片)，从而造成设备耐压、耐过电流的水平下降，对雷电(包括感应雷及操作过电压浪涌)的承受能力下降，另一方面由于信号来源路径增多，系统较以前更容易遭受雷电波侵入。浪涌电压可以从电源线或信号线等途径窜入电脑及通信设备。美国GE公司测定一般家庭、饭店、公寓等低压配电线(11OV)在10000h(约一年零两个月)内在线间发生的超出原工作电压一倍以上的浪涌电压次数达到800余次，其中超过1000V的就有300余次。这样的浪涌电压完全有可能一次性将电子设备损坏。信号系统浪涌电压的主要来源是感应雷击、电磁干扰、无线电干扰和静电干扰。金属物体(如电话线)受到这些干扰信号的影响，会使传输中的数据产生误码，影响传输的准确性和传输速率。排除这些干扰将会极大改善网络的传输状况。

二、弱电设备防雷措施

按照防护范围可将弱电设各的防雷措施分为两类，外部防护和内部防护。外部防护是指对安装弱电设备的建筑物本体的安全防护，可采用避雷针、分流、屏蔽网、均衡电位、接地等措施，这种防护措施人们比较重视、比较常见，相对来说比较完善。内部防护是指在建筑物内部弱电设备对过电压(雷电或电源系统内部过电压)的防护，其措施有：等电位联结、屏蔽、保护隔离、合理布线和设置过电压保护器等措施，这种措施相对来说是比较新的办法，也不够完善，以下将对弱电设备防雷进行探讨。

1、弱电设备的外部防护

弱电设备的外部防护首先是使用建筑物的接闪器、引下线将主要的雷电流引人大地i其次是在将雷电流引人大地的时候尽量将雷电流分流，避免造成过电压危害设备；第三是利用建筑物中的金属部件以及钢筋可以作为不规则的法拉第笼，起到一定的屏蔽作用，如果建筑物中的设备是低压电子逻辑系统、遥控、小功率信号电路的电器，则需要加装专门的屏蔽网，在整个屋面组成不大于5m—5m，6m—4m的网格，所有均压环采用避雷带等电位连接；第四是建筑物各点的电位均衡，避免由于电位差危害设备；第五是保障建筑物有良好的接地，降低雷击建筑物时接点电位损坏设备。

2、弱电设备的内部保护

随着电脑通信设备的大规模使用，雷电以及操作瞬间过电压造成的危害越来越严重。以往的防护体系己不能满足电脑通信网络安全的要求。应从单纯一维防护转为三维防护，包括：防直击雷，防感应雷电波侵入，防雷电电磁感应，防地电位反击以及操作瞬间过电压影响等多方面作系统综合考虑。

多级分级(类)保护原则：即根据电气、微电子设备的不同功能及不同受保护程序和所属保护层确定保护要点作分类保护；根据雷电和操作瞬间过电压危害的可能通道从电源线到数据通信线路都应做多层保护。

(1)电源部分防护

弱电设备的电源雷电侵害主要是通过线路侵入。高压部分有专用高压避雷装置，电力传输线把对地的电压限制到小于6000V(1EEEEC62.41)，而线对线则无法控制。所以，对380V低压线路应进行过电压保护，按国家规范应有三部分：建议在高压变压器后端到二次低压设备的总配电盘问的电缆内芯线两端应对地加避雷器或保护器，作一级保护；在二次低压设备的总配电盘至二次低压设备的配电箱间电缆内芯线两端应对地加装避雷器保护器，作二级保护：在所有重要的、精密的设备以及UPS的前端应对地加装避雷器或保护器，作为三级保护。

目的是用分流(限幅)技术即采用高吸收能量的分流设备(避雷器)将雷电过电压(脉冲)能量分流泄入大地，达到保护目的，所以，分流(限幅)技术中采用防护器的品质、性能的好坏是直接关系网络保护的关键，因此，选择合格优良的避雷器或保护器至关重要。

(2)信号部分保护

对于信息系统，应分为粗保护和精细保护。粗保护量级根据所属保护区的级别确定，精细保护要根据电子设备的敏感度来进行确定。

(3)接地处理

一定要求有一个良好的接地系统，因所有防雷系统都需要通过接地系统把雷电流泄入大地，从而保护设备和人身安全。如果接地系统做得不好，不但会引起设备故障，烧坏元器件，严重的还将危害工作人员的生命安全。另外还有防干扰的屏蔽问题，防静电的问题都需要通过建立良好的接地系统来解决。

如果在建设过程中，注重弱电设备的防雷接地工作，比如室外摄像枪添加避雷针，防雷接地网覆盖完善，通信线路全部通过地下室走线，不得不在园林中走线的通信线路必须穿套金属管，金属管每隔一定距离就接地，保安岗亭使用钢筋混凝土结构等，将大大减少弱电设备在防雷设备上的投入，更能高效，稳定。
