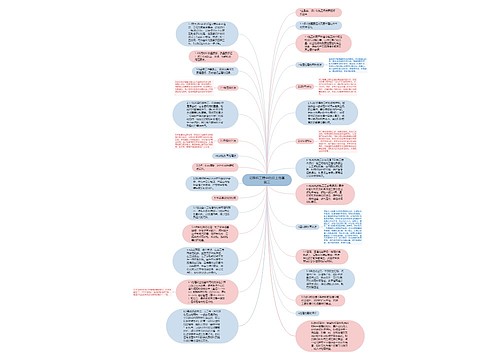

思维导图大纲

一、公路桥梁存在的常见病害

1. 主拱圈裂缝病害

a.主拱圈中波纵向裂缝，检查时常发现各孔中波波顶均存在纵向裂缝。

b.肋、波连接处裂缝。各孔拱波与拱肋连接处大部分均发生裂缝。

c.拱肋裂缝。各孔拱肋均有横向裂缝，有不少是U形裂缝，这些裂缝多发生在拱顶前后10m左右范围内。

d.横系梁裂缝

2. 钢筋锈蚀病害

钢筋发生锈蚀时，锈蚀部分的体积可膨胀至原来体积的10倍以上，从而对周围混凝土形成挤压，造成混凝土开裂、剥蚀、使截面有效尺寸减小，导致结构承载能力下降，锈蚀剥蚀，使截面有效尺寸减小，导致结构承载能力下降。锈蚀的直接后果是钢筋断面面积减小，对于以钢筋作为抗弯能力。钢筋锈蚀还会降低混凝土对钢筋的握裹力，锈蚀物外流，在结构表面形成锈迹，影响结构美观。

3. 墩台基础病害

桥梁墩台基础在常年使用过程中，除了承受上部构造荷载外，还将承受土压力，风力，流水压力，冰压力和浮力等等各种力的作用。另外，自然界各种因素的影响作用，以及由于过桥车辆的日益重型化，墩台基础经常受到过重荷载的作用，因此，桥墩台将会出现不同程度的损坏。

4. 主梁裂缝及主梁变形病害

主梁裂缝多发生在锚跨中部（正弯矩区）梁的下缘及悬臂梁根部（负弯矩区）上缘，后者大都贯穿整个车行道翼板。此类裂缝显然是由于大量重车通过使梁的受拉区开裂，属正常现象。但由于负变矩区裂缝在上面，雨水易从裂缝渗入梁内，引起钢筋锈蚀及砼强度降低。

二、公路桥梁加固的重要性

1.在公路桥梁使用期间内，任何桥梁都会成为旧桥。早期修建的桥梁，由于当时人们对铺装功能、病害认识有限，往往存在配筋偏小，钢筋直径过细，铺装与承载构件的界面连续不牢靠等问题。由于桥梁是建在大地上的特殊产品，不仅受自然环境的影响（如大气腐蚀、温度、湿度变化等），而且还受到使用环境的影响，难以避免产生损坏现象。这使桥梁的维修、养护、加固、改造已成为必然。

2.从经济上分析，桥梁加固可以节省大量投资，收到良好的社会经济效益。采用适当的加固技术和拓宽措施，不仅可以避免因拆除旧桥与重建新桥而增加工程费用；而且对现有交通运输影响有的甚至可以在不中断交通的情况下完成，早期设计施工的高速公的桥梁在长期大交通量、重荷载的运营情况下大部分出现了病害；同时也恢复和提高了旧桥的承载能力及通行能力，延长桥梁的使用寿命，满足现代化交通运输的需求。

3.同时桥梁的改造和加固，不仅可以提高公路桥梁的通行能力和服务水平，而且在更大程度上能够消除交通安全隐患。从发展中分析，旧的公路桥梁加固有利于促进桥梁建设的可持续发展。既满足现代人的需求以不损害后代人满足需求的能力，使经济、社会、资源和环境保护协调发展。

三、公路桥梁加固的方法

1、桥面铺装加固法

1）局部修复凿补法。将水泥混凝土铺装层的表面凿毛，深度以使骨料露出为准；用清水冲洗干净断面并充分润湿，涂刷上同标号的水泥砂浆（或其他粘结材料），最后在桥梁承载能力容许范围内，铺筑一层1～5cm厚的水泥混凝土铺装层。

3）桥面补强层加固法。即在旧有桥面上，重新加铺一层混凝土或钢筋混凝土补强层，此方法既修补已出现裂缝、剥离等损坏的桥面板，又能加高原有梁板的有效高度，增加梁板的抗弯能力，改善铰结梁板的荷载横向分布，从而提高桥梁的承载能力。

4）其他方法。如加铺一层沥青混凝土，采用混凝土粘结剂或环氧树脂材料修补法，钢纤维混土修补法，聚合物混凝土罩面法等。

2、加大截面加固法

也称为外包混凝土加固法，是用增大混凝土结构物的截面面积和配筋进行加固的一种方法。加大截面加固法一般采用两种方式：一种是加厚桥面板；另一种是加大主梁梁肋的高度和宽度。该法工艺简单、适应性强，具有成熟的设计和施工经验，适用于较小跨径的T梁桥或板桥的加固。采用此法加固后桥梁刚度明显提高，承载能力也能取得较好的效果。但现场施工的湿作业时间较长，加固后的建筑物净空有一定减小。

3. 粘贴碳纤维增强塑料加固法

采用专门的树脂将碳纤维粘贴于混凝土结构受拉表面，碳纤维与原结构形成新的受力整体，碳纤维与钢筋共同承受荷载，降低了钢筋应力，从而使结构达到了加固和补强效果。此法几乎不增加结构自重和截面尺寸，不改变净空高度，施工方便，对原结构几乎不会造成新的损伤，具有良好的耐腐蚀性、耐久性和抗疲劳性能，根据受力分析可进行多层粘贴进行补强，其方向性也可以灵活掌握。缺点是环氧树脂在温度高于60℃时会呈现软化现象，而桥梁一般受到阳光直射，桥面温度高于60℃的可能性很大，不利于采用树脂胶作粘贴剂。

4. 桥下部结构加固法

桥台特别是高度较大的桥台，受行车荷载和土压力作用，常见病害有桥台开裂、凸肚，翼墙外崩、开裂、错位等。对于跨径较小、水流不大的石拱桥，可采用在桥跨内加钢筋混凝土框架进行加固。

5. 灌缝胶灌注法

当梁体变形及裂缝严重，承载能力下降。当梁体存在严重变形和裂缝，应加强桥梁观测及试验检测，分析原因，制定加固处理方对承载能力、刚度不足的梁体，首选用灌缝胶灌注处理裂缝，采用种植或粘贴钢筋加固法、新浇注混凝土增大梁体截面加固法、粘贴钢板（筋加固法、粘贴碳纤维加固法、体外预应力加固法等方案进行进行结构补强，提高梁体的抗弯承载力。
