一、图纸会审应抓住三个重点

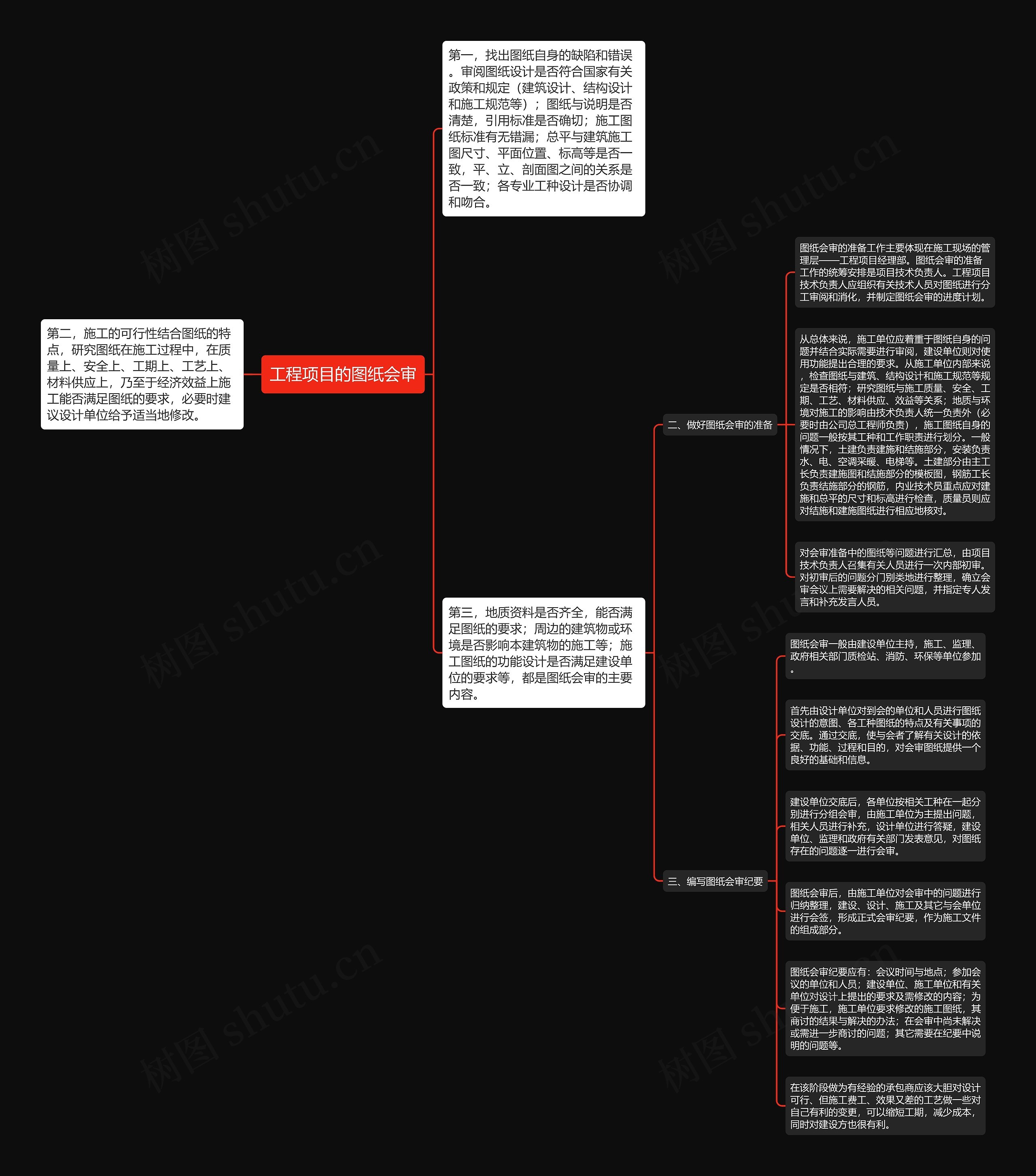

树图思维导图提供《工程项目的图纸会审》在线思维导图免费制作，点击“编辑”按钮，可对《工程项目的图纸会审》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：c452df541182a0c1fa812c6853b30ff6

思维导图大纲

第三，地质资料是否齐全，能否满足图纸的要求；周边的建筑物或环境是否影响本建筑物的施工等；施工图纸的功能设计是否满足建设单位的要求等，都是图纸会审的主要内容。

二、做好图纸会审的准备

图纸会审的准备工作主要体现在施工现场的管理层——工程项目经理部。图纸会审的准备工作的统筹安排是项目技术负责人。工程项目技术负责人应组织有关技术人员对图纸进行分工审阅和消化，并制定图纸会审的进度计划。

从总体来说，施工单位应着重于图纸自身的问题并结合实际需要进行审阅，建设单位则对使用功能提出合理的要求。从施工单位内部来说，检查图纸与建筑、结构设计和施工规范等规定是否相符；研究图纸与施工质量、安全、工期、工艺、材料供应、效益等关系；地质与环境对施工的影响由技术负责人统一负责外（必要时由公司总工程师负责），施工图纸自身的问题一般按其工种和工作职责进行划分。一般情况下，土建负责建施和结施部分，安装负责水、电、空调采暖、电梯等。土建部分由主工长负责建施图和结施部分的模板图，钢筋工长负责结施部分的钢筋，内业技术员重点应对建施和总平的尺寸和标高进行检查，质量员则应对结施和建施图纸进行相应地核对。

对会审准备中的图纸等问题进行汇总，由项目技术负责人召集有关人员进行一次内部初审。对初审后的问题分门别类地进行整理，确立会审会议上需要解决的相关问题，并指定专人发言和补充发言人员。

三、编写图纸会审纪要

图纸会审一般由建设单位主持，施工、监理、政府相关部门质检站、消防、环保等单位参加。

首先由设计单位对到会的单位和人员进行图纸设计的意图、各工种图纸的特点及有关事项的交底。通过交底，使与会者了解有关设计的依据、功能、过程和目的，对会审图纸提供一个良好的基础和信息。

建设单位交底后，各单位按相关工种在一起分别进行分组会审，由施工单位为主提出问题，相关人员进行补充，设计单位进行答疑，建设单位、监理和政府有关部门发表意见，对图纸存在的问题逐一进行会审。

图纸会审后，由施工单位对会审中的问题进行归纳整理，建设、设计、施工及其它与会单位进行会签，形成正式会审纪要，作为施工文件的组成部分。

图纸会审纪要应有：会议时间与地点；参加会议的单位和人员；建设单位、施工单位和有关单位对设计上提出的要求及需修改的内容；为便于施工，施工单位要求修改的施工图纸，其商讨的结果与解决的办法；在会审中尚未解决或需进一步商讨的问题；其它需要在纪要中说明的问题等。

在该阶段做为有经验的承包商应该大胆对设计可行、但施工费工、效果又差的工艺做一些对自己有利的变更，可以缩短工期，减少成本，同时对建设方也很有利。
