摘要：钱塘江河口自七格至美女山段的南岸为河变凹岩，习称赭山湾．因位于河口的过渡段，山水和潮流流路不一致，且流量的时间分布相差悬殊，以致主槽摆动频繁，岸滩坍涨不定．历史上，河口过渡段流路曾先后流经龛、赭两山间的南大门，禅机、河庄两山之间的中小门和河庄山与海宁海塘之间的北大门的变迁，史称“三门变迁”......

树图思维导图提供《赭山湾控导工程方案研究》在线思维导图免费制作，点击“编辑”按钮，可对《赭山湾控导工程方案研究》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：744f138f4f27dfec636b19b8f59c1935

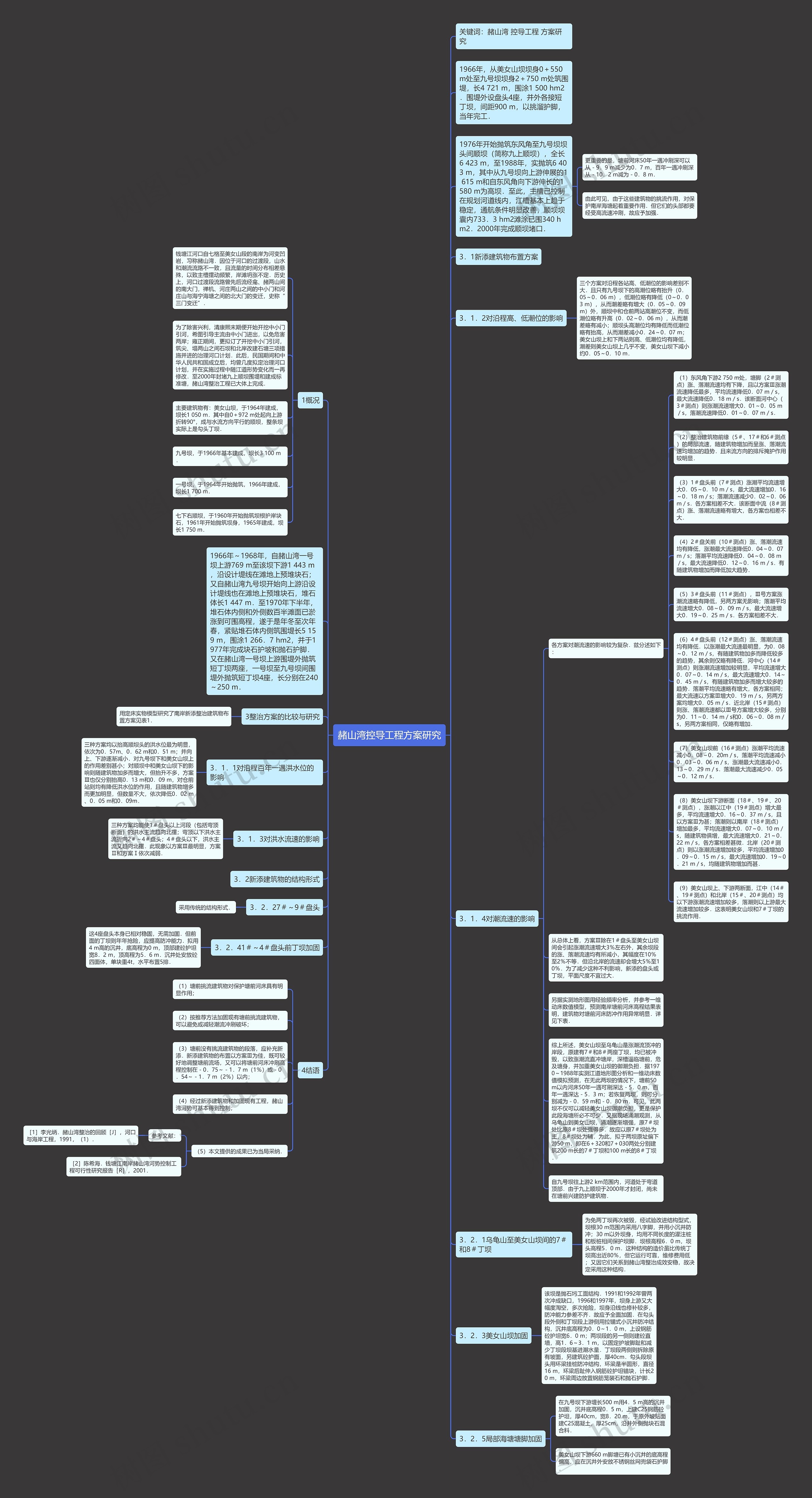

思维导图大纲

1概况

钱塘江河口自七格至美女山段的南岸为河变凹岩，习称赭山湾．因位于河口的过渡段，山水和潮流流路不一致，且流量的时间分布相差悬殊，以致主槽摆动频繁，岸滩坍涨不定．历史上，河口过渡段流路曾先后流经龛、赭两山间的南大门，禅机、河庄两山之间的中小门和河庄山与海宁海塘之间的北大门的变迁，史称“三门变迁”．

为了除害兴利，清康熙末期便开始开挖中小门引河，希图引导主流由中小门进出，以免危害两岸；雍正期间，更拟订了开挖中小门引河，筑尖、塌两山之间石坝和北岸改建石塘三项措施并进的治理河口计划．此后，民国期间和中华人民共和国成立后，均曾几度拟定治理河口计划，并在实施过程中随江道形势变化而一再修改．至2000年封堵九上顺坝围堤和建成标准塘，赭山湾整治工程已大体上完成．

主要建筑物有：美女山坝，于1964年建成，坝长1 050 m．其中自0＋972 m处起向上游折转90°，成与水流方向平行的顺坝，整条坝实际上是勾头丁坝．

九号坝，于1966年基本建成，坝长3 100 m．

一号坝，于1964年开始抛筑，1966年建成，坝长1 700 m．

七下右顺坝，于1960年开始抛筑坝根护岸块石，1961年开始抛筑坝身，1965年建成，坝长1 750 m．

1966年，从美女山坝坝身0＋550 m处至九号坝坝身2＋750 m处筑围堤，长4 721 m，围涂1 500 hm2．围堤外设盘头4座，并外各接短丁坝，间距900 m，以挑溜护脚，当年完工．

1966年～1968年，自赭山湾一号坝上游769 m至该坝下游1 443 m，沿设计堤线在滩地上预堆块石；又自赭山湾九号坝开始向上游沿设计堤线也在滩地上预堆块石，堆石体长1 447 m．至1970年下半年，堆石体内侧和外侧数百半滩面已淤涨到可围高程，遂于是年冬至次年春，紧贴堆石体内侧筑围堤长5 159 m，围涂1 266．7 hm2，并于1977年完成块石护坡和抛石护脚．又在赭山湾一号坝上游围堤外抛筑短丁坝两座，一号坝至九号坝间围堤外抛筑短丁坝4座，长分别在240～250 m．

1976年开始抛筑东风角至九号坝坝头间顺坝（简称九上顺坝），全长6 423 m，至1988年，实抛筑6 403 m，其中从九号坝向上游伸展的1 615 m和自东风角向下游伸长的1 580 m为高坝．至此，主槽已控制在规划河道线内，江槽基本上趋于稳定，通航条件明显改善，顺坝坝囊内733．3 hm2滩涂已围340 h m2．2000年完成顺坝堵口．

更重要的是，塘前河床50年一遇冲刷深可以从－9．9 m减少为0．7 m，百年一遇冲刷深从－10．2 m减为－0．8 m．

由此可见，由于这些建筑物的挑流作用，对保护南岸海塘起着重要作用．但它们的头部都要经受高流速冲刷，故应予加强．

3整治方案的比较与研究

用定床实物模型研究了南岸新添整治建筑物布置方案见表1．

3．1新添建筑物布置方案

3．1．1对沿程百年一遇洪水位的影响

三种方案均以抬高顺坝头的洪水位最为明显，依次为0．57m、0．62 m和0．51 m；并向上、下游逐渐减小．对九号坝下和美女山坝上的作用差别甚小；对顺坝中和美女山坝下的影响则随建筑物加多而增大，但抬升不多，方案Ⅲ也仅分别抬高0．13 m和0．09 m，对仓前站则均有降低洪水位的作用，且随建筑物增多而更加明显，但数量不大，依次降低0．02 m、0．05 m和0．09m．

3．1．2对沿程高、低潮位的影响

三个方案对沿程各站高、低潮位的影响差别不大．且只有九号坝下的高潮位略有抬升（0．05～0．06 m），低潮位略有降低（0～0．03 m），从而潮差略有增大（0．05～0．09 m）外，顺坝中和仓前两站高潮位不变，而低潮位略有升高（0．02～0．06 m），从而潮差略有减小；顺坝头高潮位均有降低而低潮位略有抬高，从而潮差减小0．24～0．07 m；美女山坝上和下两站则高、低潮位均有降低，潮差则美女山坝上几乎不变，美女山坝下减小约0．05～0．10 m．

3．1．3对洪水流速的影响

三种方案均能使1＃盘头以上河段（包括弯顶断面）的洪水主流趋向北摆；弯顶以下洪水主流折向2＃～4＃盘头；4＃盘头以下，洪水主流又趋向北摆．此现象以方案Ⅲ最明显，方案Ⅱ和方案Ⅰ依次减弱．

3．1．4对潮流速的影响

各方案对潮流速的影响较为复杂．兹分述如下：

（1）东风角下游2 750 m处，塘脚（2＃测点）涨、落潮流速均有下降，且以方案Ⅲ涨潮流速降低最多，平均流速降低0．07 m／s，最大流速降低0．18 m／s．该断面河中心（3＃测点）则涨潮流速增大0．01～0．05 m／s，落潮流速降低0．01～0．07 m／s．

（2）整治建筑物前缘（5＃、17＃和6＃测点）的局部流速，随建筑物增加而呈涨、落潮流速均增加的趋势．且来流方向的排斥掩护作用较明显．

（3）1＃盘头前（7＃测点）涨潮平均流速增大0．05～0．10 m／s，最大流速增加0．16～0．18 m／s；落潮流速减少0．02～0．06m／s．各方案相差不大．该断面中流（8＃测点）涨、落潮流速略有增大，各方案也相差不大．

（4）2＃盘关前（10＃测点）涨、落潮流速均有降低，涨潮最大流速降低0．04～0．07 m／s；落潮平均流速降低0．04～0．08 m／s，最大流速降低0．12～0．16 m／s．有随建筑物增加而降低加大趋势．

（5）3＃盘头前（11＃测点），Ⅲ号方案涨潮流速略有降低，另两方案无影响；落潮平均流速增大0．08～0．09 m／s，最大流速增大0．19～0．25 m／s．各方案相差不大．

（6）4＃盘头前（12＃测点）涨、落潮流速均有降低．以涨潮最大流速最明显，为0．08～0．12 m／s，有随建筑物加多而降低较多的趋势，其余则仅略有降低．河中心（14＃测点）则涨潮流速增加较明显，平均流速增大0．07～0．14 m／s，最大流速增大0．14～0．45 m／s，有随建筑物加多而增大较多的趋势．落潮平均流速略有增大，各方案相同；最大流速以方案Ⅲ增大0．19 m／s，另两方案均增大0．05 m／s．近北岸（15＃测点）则涨、落潮流速都以Ⅲ号方案增大较多，分别为0．11～0．14 m／s和0．06～0．08 m／s，另两方案相同，仅略有增加．

（7）美女山坝前（16＃测点）涨潮平均流速减小0．08～0．20m／s，落潮平均流速减小0．03～0．06 m／s，涨潮最大流速减小0．13～0．29 m／s．落潮最大流速减少0．05～0．12 m／s．

（8）美女山坝下游断面（18＃、19＃、20＃测点），涨潮以江中（19＃测点）增大最多，平均流速增大0．16～0．37 m／s，且以方案Ⅲ为甚；落潮则以南岸（18＃测点）增加最多，平均流速增大0．07～0．10 m／s，随建筑物俱增，最大流速增大0．21～0．22 m／s，各方案相差甚微．北岸（20＃测点）则以涨潮流速增加较多，平均流速增加0．09～0．15 m／s，最大流速增加0．19～0．21 m／s，均随建筑物增加而甚．

（9）美女山坝上、下游两断面，江中（14＃、19＃测点）和北岸（15＃、20＃测点）均以下游涨潮流速增加较多，落潮则以上游最大流速增加较多．这表明美女山坝和7＃丁坝的挑流作用．

从总体上看，方案Ⅲ除在1＃盘头至美女山坝间会引起涨潮流速增大3％左右外，其余坝段的涨、落潮流速均有所减小，其幅度在10％至2％不等．但沿北岸的流速却会增大5％至10％．为了减少这种不利影响，新添的盘头或丁坝，平面尺度不宜过大．

另据实测地形图用经验频率分析，并参考一维动床数值模型，预测南岸塘前河床高程结果表明，建筑物对塘前河床防冲作用异常明显．详见下表．

综上所述，美女山坝至乌龟山是涨潮流顶冲的岸段，原建有7＃和8＃两座丁坝，均已被冲毁，以致涨潮流直冲塘岸，深槽逼临塘前，危及塘身，并加重美女山坝的御潮负担．据1970～1988年实测江道地形图分析和一维动床数值模拟预测，在无此两坝的情况下，塘前50 m以内河床50年一遇可刷深达－5．0 m，百年一遇深达－5．3 m；若恢复两坝，则可分别减为－0．59 m和－0．80 m．可见，此两坝不仅可以减轻美女山坝御潮负担，更是保护此段海塘所必不可少．又据现场涌潮观测，从乌龟山到美女山坝，涌潮逐渐增强，原7＃坝处比原8＃坝处强得多．故应以原7＃坝处为主，8＃坝处为辅．为此，拟于两坝原址偏下游50 m，即在6＋320和7＋030两处分别建筑200 m长的7＃丁坝和100 m长的8＃丁坝．
