摘要：随着现代化的社会发展，城市高层建筑，电子信息化时代，接地与防雷的系统工程引起了人们的重视，它是保护人民生命财产的重要措施。接地与防雷是一项系统工程，只要严格按设计规范施工，使用质量合格的材料设备，深入细致施工就可达到预期效果。

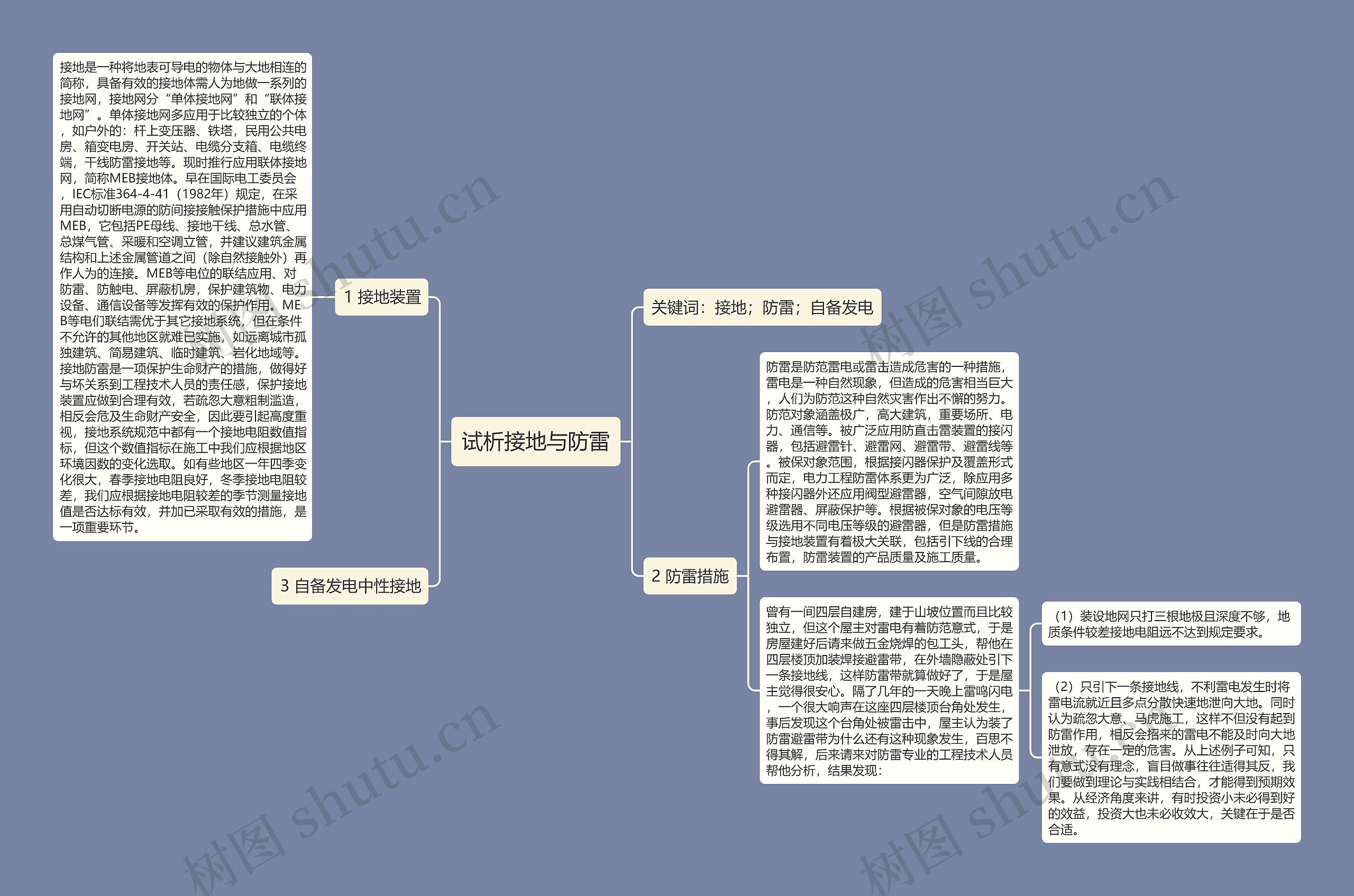

树图思维导图提供《试析接地与防雷》在线思维导图免费制作，点击“编辑”按钮，可对《试析接地与防雷》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：2244d79b87119dbccba459033cb19515

思维导图大纲

1 接地装置

接地是一种将地表可导电的物体与大地相连的简称，具备有效的接地体需人为地做一系列的接地网，接地网分“单体接地网”和“联体接地网”。单体接地网多应用于比较独立的个体，如户外的：杆上变压器、铁塔，民用公共电房、箱变电房、开关站、电缆分支箱、电缆终端，干线防雷接地等。现时推行应用联体接地网，简称MEB接地体。早在国际电工委员会，IEC标准364-4-41（1982年）规定，在采用自动切断电源的防间接接触保护措施中应用MEB，它包括PE母线、接地干线、总水管、总煤气管、采暖和空调立管，并建议建筑金属结构和上述金属管道之间（除自然接触外）再作人为的连接。MEB等电位的联结应用、对防雷、防触电、屏蔽机房，保护建筑物、电力设备、通信设备等发挥有效的保护作用。MEB等电们联结需优于其它接地系统，但在条件不允许的其他地区就难已实施，如远离城市孤独建筑、简易建筑、临时建筑、岩化地域等。接地防雷是一项保护生命财产的措施，做得好与坏关系到工程技术人员的责任感，保护接地装置应做到合理有效，若疏忽大意粗制滥造，相反会危及生命财产安全，因此要引起高度重视，接地系统规范中都有一个接地电阻数值指标，但这个数值指标在施工中我们应根据地区环境因数的变化选取。如有些地区一年四季变化很大，春季接地电阻良好，冬季接地电阻较差，我们应根据接地电阻较差的季节测量接地值是否达标有效，并加已采取有效的措施，是一项重要环节。

2 防雷措施

防雷是防范雷电或雷击造成危害的一种措施，雷电是一种自然现象，但造成的危害相当巨大，人们为防范这种自然灾害作出不懈的努力。防范对象涵盖极广，高大建筑，重要场所、电力、通信等。被广泛应用防直击雷装置的接闪器，包括避雷针、避雷网、避雷带、避雷线等。被保对象范围，根据接闪器保护及覆盖形式而定，电力工程防雷体系更为广泛，除应用多种接闪器外还应用阀型避雷器，空气间隙放电避雷器、屏蔽保护等。根据被保对象的电压等级选用不同电压等级的避雷器，但是防雷措施与接地装置有着极大关联，包括引下线的合理布置，防雷装置的产品质量及施工质量。

曾有一间四层自建房，建于山坡位置而且比较独立，但这个屋主对雷电有着防范意式，于是房屋建好后请来做五金烧焊的包工头，帮他在四层楼顶加装焊接避雷带，在外墙隐蔽处引下一条接地线，这样防雷带就算做好了，于是屋主觉得很安心。隔了几年的一天晚上雷鸣闪电，一个很大响声在这座四层楼顶台角处发生，事后发现这个台角处被雷击中，屋主认为装了防雷避雷带为什么还有这种现象发生，百思不得其解，后来请来对防雷专业的工程技术人员帮他分析，结果发现：

（1）装设地网只打三根地极且深度不够，地质条件较差接地电阻远不达到规定要求。

（2）只引下一条接地线，不利雷电发生时将雷电流就近且多点分散快速地泄向大地。同时认为疏忽大意、马虎施工，这样不但没有起到防雷作用，相反会招来的雷电不能及时向大地泄放，存在一定的危害。从上述例子可知，只有意式没有理念，盲目做事往往适得其反，我们要做到理论与实践相结合，才能得到预期效果。从经济角度来讲，有时投资小未必得到好的效益，投资大也未必收效大，关键在于是否合适。
