电机线圈绕法口诀是什么

有很多的同学是非常想知道，电机线圈绕法口诀及计算公式是什么，小编整理了相关信息，希望会对大家有所帮助！

树图思维导图提供《电机线圈绕法口诀是什么》在线思维导图免费制作，点击“编辑”按钮，可对《电机线圈绕法口诀是什么》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：abe9a753354e0514895d8ce92e26d627

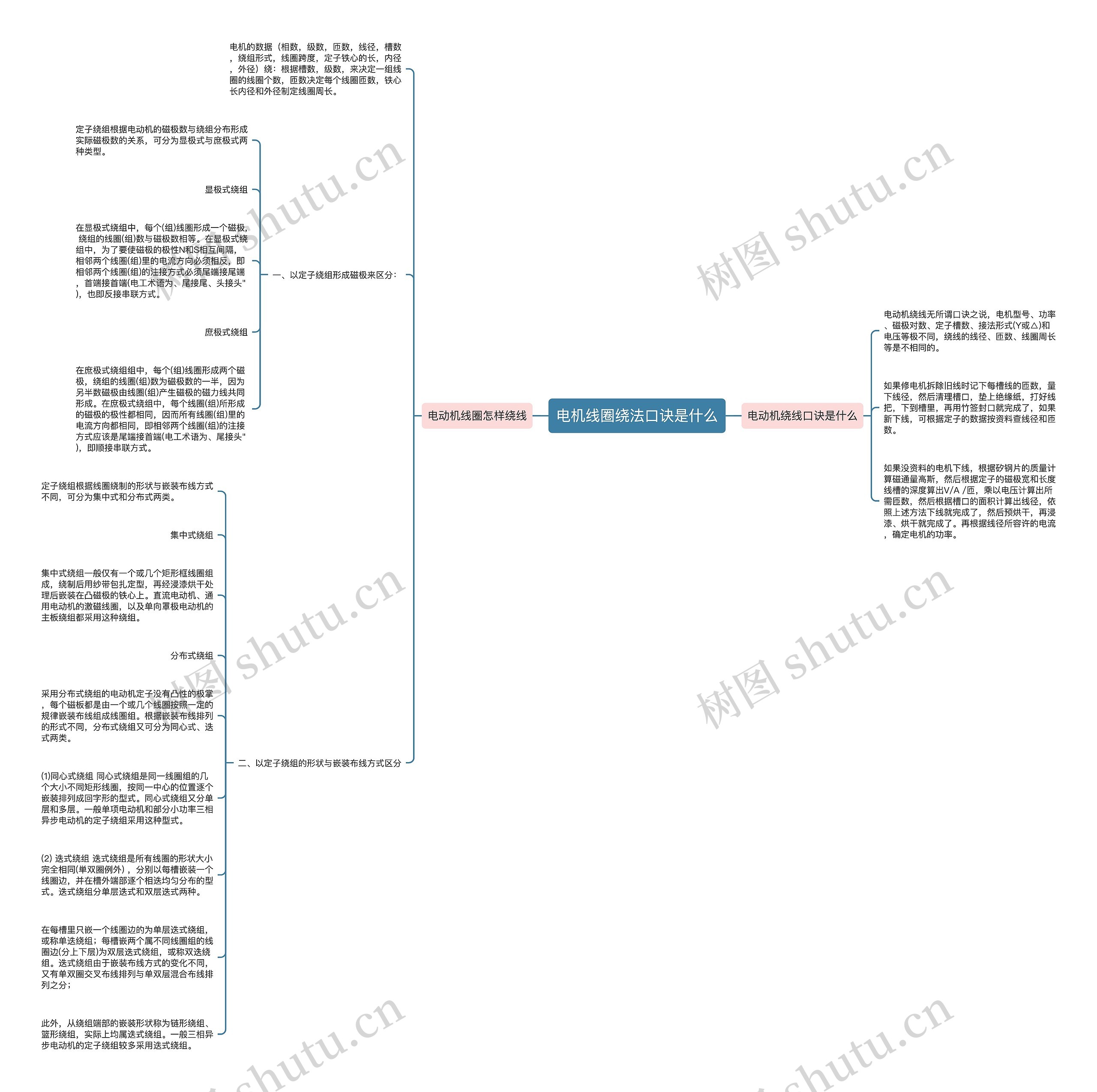

思维导图大纲

电动机绕线口诀是什么

电动机绕线无所谓口诀之说，电机型号、功率、磁极对数、定子槽数、接法形式(Y或△)和电压等极不同，绕线的线径、匝数、线圈周长等是不相同的。

如果修电机拆除旧线时记下每槽线的匝数，量下线径，然后清理槽口，垫上绝缘纸，打好线把，下到槽里，再用竹签封口就完成了，如果新下线，可根据定子的数据按资料查线径和匝数。

如果没资料的电机下线，根据矽钢片的质量计算磁通量高斯，然后根据定子的磁极宽和长度线槽的深度算出V/A /匝，乘以电压计算出所需匝数，然后根据槽口的面积计算出线径，依照上述方法下线就完成了，然后预烘干，再浸漆、烘干就完成了。再根据线径所容许的电流，确定电机的功率。

电动机线圈怎样绕线

电机的数据（相数，级数，匝数，线径，槽数，绕组形式，线圈跨度，定子铁心的长，内径，外径）绕：根据槽数，级数，来决定一组线圈的线圈个数，匝数决定每个线圈匝数，铁心长内径和外径制定线圈周长。

一、以定子绕组形成磁极来区分：

定子绕组根据电动机的磁极数与绕组分布形成实际磁极数的关系，可分为显极式与庶极式两种类型。

显极式绕组

在显极式绕组中，每个(组)线圈形成一个磁极, 绕组的线圈(组)数与磁极数相等。在显极式绕组中，为了要使磁极的极性N和S相互间隔，相邻两个线圈(组)里的电流方向必须相反，即相邻两个线圈(组)的注接方式必须尾端接尾端，首端接首端(电工术语为、尾接尾、头接头")，也即反接串联方式。

庶极式绕组

在庶极式绕组组中，每个(组)线圈形成两个磁极，绕组的线圈(组)数为磁极数的一半，因为另半数磁极由线圈(组)产生磁极的磁力线共同形成。在庶极式绕组中，每个线圈(组)所形成的磁极的极性都相同，因而所有线圈(组)里的电流方向都相同，即相邻两个线圈(组)的注接方式应该是尾端接首端(电工术语为、尾接头")，即顺接串联方式。

二、以定子绕组的形状与嵌装布线方式区分

定子绕组根据线圈绕制的形状与嵌装布线方式不同，可分为集中式和分布式两类。

集中式绕组

集中式绕组一般仅有一个或几个矩形框线圈组成，绕制后用纱带包扎定型，再经浸漆烘干处理后嵌装在凸磁极的铁心上。直流电动机、通用电动机的激磁线圈，以及单向罩极电动机的主板绕组都采用这种绕组。

分布式绕组

采用分布式绕组的电动机定子没有凸性的极掌，每个磁板都是由一个或几个线圈按照一定的规律嵌装布线组成线圈组。根据嵌装布线排列的形式不同，分布式绕组又可分为同心式、迭式两类。

(1)同心式绕组同心式绕组是同一线圈组的几个大小不同矩形线圈，按同一中心的位置逐个嵌装排列成回字形的型式。同心式绕组又分单层和多层。一般单项电动机和部分小功率三相异步电动机的定子绕组采用这种型式。

(2) 迭式绕组迭式绕组是所有线圈的形状大小完全相同(単双圈例外) ，分别以每槽嵌装一个线圈边，并在槽外端部逐个相迭均匀分布的型式。迭式绕组分单层迭式和双层迭式两种。

在每槽里只嵌一个线圈边的为单层迭式绕组，或称单迭绕组；每槽嵌两个属不同线圈组的线圈边(分上下层)为双层迭式绕组，或称双迭绕组。迭式绕组由于嵌装布线方式的变化不同，又有单双圈交叉布线排列与单双层混合布线排列之分；

此外，从绕组端部的嵌装形状称为链形绕组、篮形绕组，实际上均属迭式绕组。一般三相异步电动机的定子绕组较多采用迭式绕组。
