识别交流与直流线路的方法

直流电与交流电判断

树图思维导图提供《识别交流与直流线路的方法直流电与交流电判断》在线思维导图免费制作，点击“编辑”按钮，可对《识别交流与直流线路的方法直流电与交流电判断》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：78d33cb6f40e8a6bdd3b2d7444e87c4a

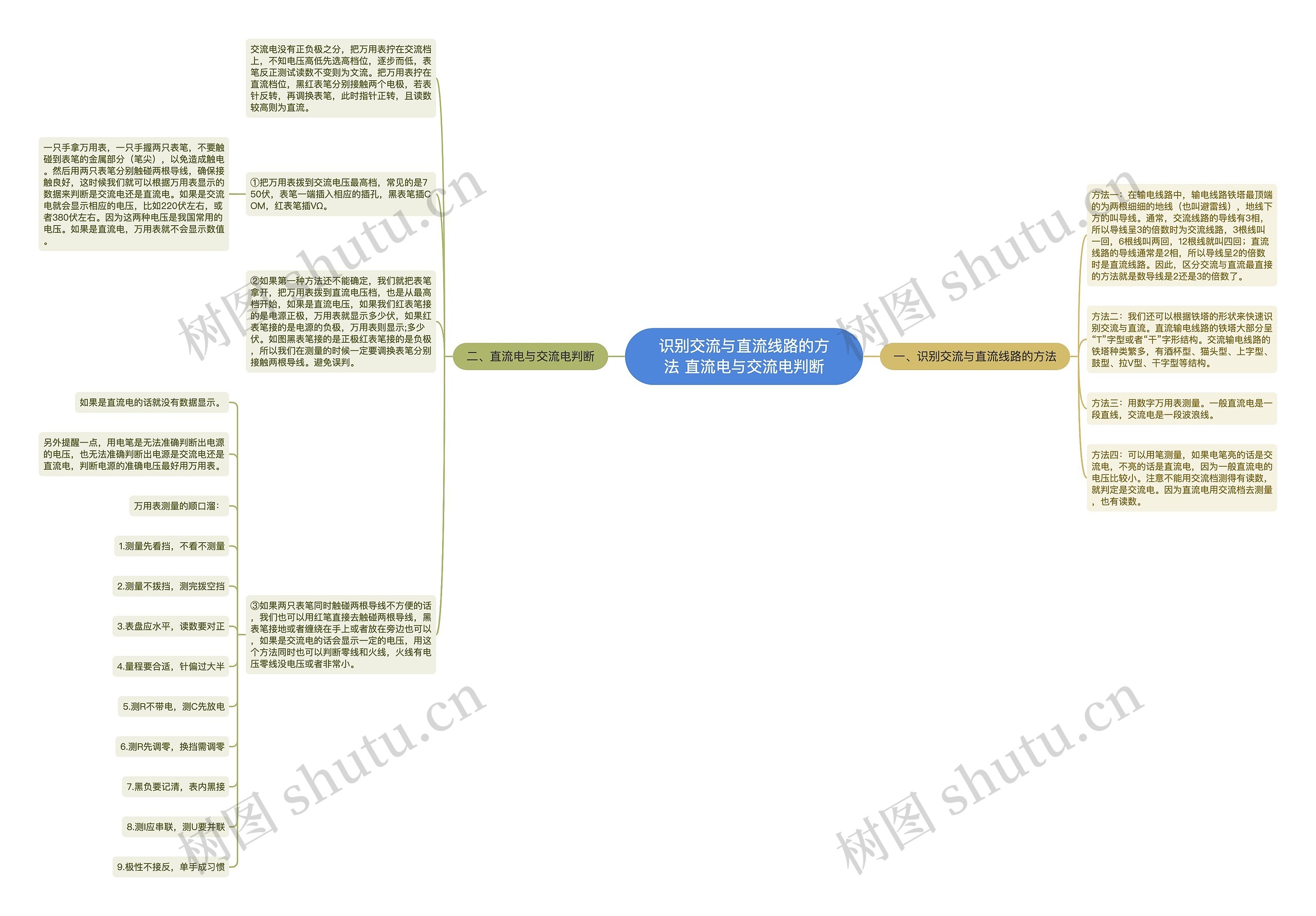

思维导图大纲

一、识别交流与直流线路的方法

方法一：在输电线路中，输电线路铁塔最顶端的为两根细细的地线（也叫避雷线），地线下方的叫导线。通常，交流线路的导线有3相，所以导线呈3的倍数时为交流线路，3根线叫一回，6根线叫两回，12根线就叫四回；直流线路的导线通常是2相，所以导线呈2的倍数时是直流线路。因此，区分交流与直流最直接的方法就是数导线是2还是3的倍数了。

方法二：我们还可以根据铁塔的形状来快速识别交流与直流。直流输电线路的铁塔大部分呈“T”字型或者“干”字形结构。交流输电线路的铁塔种类繁多，有酒杯型、猫头型、上字型、鼓型、拉V型、干字型等结构。

方法三：用数字万用表测量。一般直流电是一段直线，交流电是一段波浪线。

方法四：可以用笔测量，如果电笔亮的话是交流电，不亮的话是直流电，因为一般直流电的电压比较小。注意不能用交流档测得有读数，就判定是交流电。因为直流电用交流档去测量，也有读数。

二、直流电与交流电判断

交流电没有正负极之分，把万用表拧在交流档上，不知电压高低先选高档位，逐步而低，表笔反正测试读数不变则为文流。把万用表拧在直流档位，黑红表笔分别接触两个电极，若表针反转，再调换表笔，此时指针正转，且读数较高则为直流。

①把万用表拨到交流电压最高档，常见的是750伏，表笔一端插入相应的插孔，黑表笔插COM，红表笔插VΩ。

一只手拿万用表，一只手握两只表笔，不要触碰到表笔的金属部分（笔尖），以免造成触电。然后用两只表笔分别触碰两根导线，确保接触良好，这时候我们就可以根据万用表显示的数据来判断是交流电还是直流电。如果是交流电就会显示相应的电压，比如220伏左右，或者380伏左右。因为这两种电压是我国常用的电压。如果是直流电，万用表就不会显示数值。

②如果第一种方法还不能确定，我们就把表笔拿开，把万用表拨到直流电压档，也是从最高档开始，如果是直流电压，如果我们红表笔接的是电源正极，万用表就显示多少伏，如果红表笔接的是电源的负极，万用表则显示;多少伏。如图黑表笔接的是正极红表笔接的是负极，所以我们在测量的时候一定要调换表笔分别接触两根导线。避免误判。

③如果两只表笔同时触碰两根导线不方便的话，我们也可以用红笔直接去触碰两根导线，黑表笔接地或者缠绕在手上或者放在旁边也可以，如果是交流电的话会显示一定的电压，用这个方法同时也可以判断零线和火线，火线有电压零线没电压或者非常小。

如果是直流电的话就没有数据显示。

另外提醒一点，用电笔是无法准确判断出电源的电压，也无法准确判断出电源是交流电还是直流电，判断电源的准确电压最好用万用表。

万用表测量的顺口溜：

1.测量先看挡，不看不测量

2.测量不拨挡，测完拨空挡

3.表盘应水平，读数要对正

4.量程要合适，针偏过大半

5.测R不带电，测C先放电

6.测R先调零，换挡需调零

7.黑负要记清，表内黑接

8.测I应串联，测U要并联
