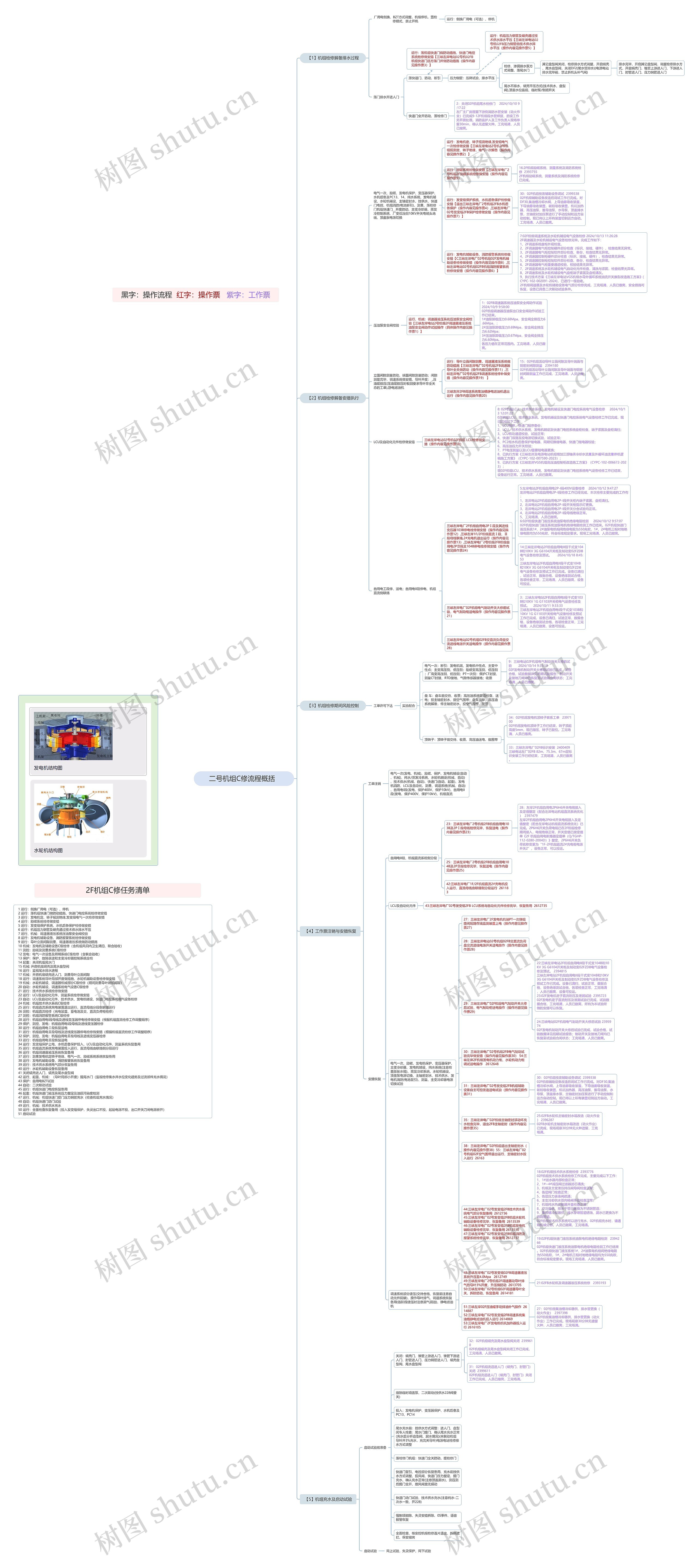

二号机组C修流程概括【思维导图

U850461054

2024-12-04

浏览量: 80

工单许可下达

机组检修期间风险控制

机组直流系统倒分段

二号机组C修流程概括内容详述

树图思维导图提供《二号机组C修流程概括【》在线思维导图免费制作，点击“编辑”按钮，可对《二号机组C修流程概括【》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：c2af5d0ee6b15c55d65ef0da58df5c09

思维导图大纲

【1】机组检修解备排水过程

厂用电倒换、BZT方式调整，机组停机，置检修模式、禁止开机

运行：倒换厂用电（可选）、停机

落门排水开进人门

落快速门、防动、断引

压力钢管：压降试验、排水平压

检修、渗漏排水泵方式调整、落尾水门

其它盘型阀关闭，检修排水方式调整，开启蜗壳、尾水盘型阀，关闭DF2(尾水管排水)(电源电站排水完毕前，禁止拆机头补气阀)

排水完毕，开启其它盘型阀，调整检修排水方式，开启蜗壳门、锥管上游进人门、下游进人门、肘管进人门、压力钢管进人门

尾水不排水，蜗壳平压方式(技术供水、盘型阀),顶盖水位监视、临时泵/倒顺开关

快速门全开防动、落检修门

2：关闭02F机组尾水检修门 2024/10/10 9:17:22 左厂主厂房屋面下游侧消防水管安装（动火作业）已完成9-12F机组段水管焊接，后续工作另开票处理。消防监护人及工作负责人现场停留30min，确认无遗留火种。工完场清，人员已撤离。

【2】机组检修解备安措执行

电气一次、励磁、发电机保护、变压器保护、水机后备及PC13、14、纯水系统、发电机辅设、水轮机辅设、主轴密封水、技供水、快速门电控、机组消防(电池断引)、测量、落检修门机组快速门__开度防动、主变冷却器、蒸发冷控制系统、厂变低压侧10KV开关电缆头地线、顶盖泵电源切换

运行：发电机定、转子摇测绝缘,发变组电气一次检修做安措【三峡左岸电站2号机2FB机组摇测定、转子绝缘，电气一次解备（操作内容见操作票2）】

运行：励磁系统检修做安措【三峡左岸电厂2号机组2F励磁系统检修做安措（操作内容见操作票9）

16:2F机组励磁系统、测量系统及消防系统检修 2393755 2F机组励磁系统、测量系统及消防系统检修已完成。

运行：发变组保护系统、水机后备保护检修做安措【退出三峡左岸电厂2号机组2FB水机后备保护（操作内容见操作票4）,三峡左岸电厂02号发变组2FB保护检修做安措（操作内容见操作票7）】

30：02F机组技改辅助设备调试 2399338 02F机组辅助设备改造后调试工作已完成。对DF30,集油槽冷却水阀，上导油雾吸收装置，下导油雾吸收装置，碳粉吸收装置，机坑加热器，高压油泵，推导油泵，水导泵，顶盖排水泵，主轴密封加压泵进行了手动控制和远方自动控制。现已将以上所有装置切到远方自动。工完场清，人员已撤离。

运行：发电机辅助设备、消防报警系统检修做安措【C三峡左岸电厂02号机组02F发电机辅助设备检修做安措（操作内容见操作票8）,三峡左岸电站02号机组02FB机组消防报警系统检修做安措（操作内容见操作票6）】

7:02F机组调速系统及水轮机辅设电气设备检修 2024/10/13 11:26:28 2F调速器及水轮机辅设电气设备检修完毕。完成工作如下： 1、2F调速系统盘柜外观检查。 2、2F调速器电气柜控制硬件部分检查（标识、接线、硬件），检查结果无异常。 3、2F调速器电气柜控制软件部分检查、备份，检查结果无异常。 4、2F调速器控制柜硬件部分检查（标识、接线、硬件），检查结果无异常。 5、2F调速器控制柜控制软件部分检查、备份，检查结果无异常。 6、2F调速器电气柜重要通道校验，校验结果无异常。 7、2F调速系统及水轮机辅设电气自动化元件检查，清洗与紧固，检查结果无异常。 8、2F调速系统及水轮机辅设电气盘柜端子紧固及盘柜清灰。 9、执行技术方案《三峡左岸电站VGS机组水导外循环系统油流开关换型改造施工方案》(CYPC-102-002091-2024)，已进行一级验收。 2F机组调速器及水轮机辅助设备电气部分检修完成，工完场清，人员已撤离，安全措施可恢复，设备已具备二次联动试验条件。

压油泵安全阀校验

运行、机械：调速器液压系统压油泵安全阀校验【三峡左岸电站2号机组2F调速器液压系统油泵安全阀动作试验操作（具体操作内容见操作票1）】

1：02FB调速器系统压油泵安全阀动作试验 2024/10/9 9:58:00 02F机组调速器压油泵出口安全阀动作试验工作已结束。 1#油泵卸载压力0.68Mpa，安全阀全排压力6.66Mpa，； 2#压油泵卸载压力0.69Mpa，安全阀全排压力6.62Mpa； 3#压油泵卸载压力0.67Mpa，安全阀全排压力6.60Mpa。各压力值在正常范围内。工完场清，人员已撤离。

立面间隙测量防动、端面间隙测量防动；间隙测量完毕，调速系统做安措，导叶开度：_,压油罐撤压(压油罐撤压时收回要求导叶非全关态的工单),静电滤油机

运行：导叶立面间隙测量，调速器液压系统做防动措施【三峡左岸电厂02号机组2FB调速器导叶全关做防动（操作内容见操作票11）,三峡左岸电厂02号机组2FB调速系统检修补做安措（操作内容见操作票19）】

15：02F机组活动导叶立面间隙及导叶端面与铜密封间隙测量 2394180 02F机组活动导叶立面间隙及导叶端面与铜密封间隙测量工作已完成，工完场清，人员已撤离。

三峡左岸2FB调速系统集油槽静电滤油机退出运行（操作内容见操作票20）

LCU及自动化元件检修做安措

三峡左岸电站02号机02F机组 LCU检修做安措（操作内容见操作票18）

8: 02F机组LCU、技术供水系统、发电机辅设及快速门电控系统电气设备检修 2024/10/13 12:01:22 02F机组LCU、技术供水系统、发电机辅设及快速门电控系统电气设备检修工作已完成，现已完成如下工作： 1、LCU程序、快速门程序备份； 2、LCU、技术供水系统、发电机辅设及快速门电控系统盘柜检查、端子紧固及盘柜清扫； 3、LCU有功通道校验，试验正常； 4、快速门双路互投电源切换试验，试验正常； 5、PC2柜水机后备保护继电器、同期切换继电器、快速门继电器校验； 6、高压油压力开关校验； 7、PT电压测量以及LCU重要继电器更换； 8、已执行方案《三峡左岸及电源电站机组增加三部轴承冷却水流量及外循环油流量停机逻辑施工方案》（CYPC-102-007590-2023）； 9、已执行方案《三峡左岸VGS机组高压油控制柜改造施工方案》（CYPC-102-006672-2023）；现02F机组LCU、技术供水系统、发电机辅设及快速门电控系统电气设备检修工作已结束，设备运行正常。工完场清，人员已撤离。

自用电工段停、送电；自用电II段停电、机组直流倒联络

三峡左岸电厂2F机组自用电2PⅠ段及其进线变压器103B停电检修做安措（操作内容见操作票12）,三峡左岸1F/2F机组直流Ⅰ段、Ⅱ段母线联络,2#充电机退出运行（操作内容见操作票13）,三峡左岸电厂2号机组2FB机组自用电2PⅡ段及104B停电检修做安措（操作内容见操作票24）

5:左岸电站2F机组自用电2P-I段400V设备检修 2024/10/12 9:47:27 左岸电站2F机组自用电2P-I段检修工作已经完成，本次检修主要完成的工作有： 1、左岸电站2F机组自用电2P-I段开关柜内端子紧固，盘柜清扫。 2、左岸电站2F机组自用电2P-I段开关柜指示灯更换。 3、左岸电站2F机组自用电2P-I段开关分合试验均正常。 4、左岸电站2F机组自用电2P-I段母线绝缘正常。 5、工完场清，人员已撤离。 6:02F机组快速门液压系统油泵电机绝缘电阻检测 2024/10/12 9:57:07 02F机组快速门液压系统油泵电机绝缘电阻检测工作已结束。02F机组快速门液压系统1#、2#油泵电机相间绝缘电阻为550兆欧，1#、2#电机三相对地绝缘电阻均为550兆欧，符合标准规定要求。现场工完场清，人员已撤离。

14:三峡左岸电站2F机组自用电II段干式变104B和10KV 3G G6104开关柜及制动变02FZDB电气设备检修及预试。 2024/10/18 8:45:53 三峡左岸电站2F机组自用电II段干式变104B和10KV 3G G6104开关柜及制动变02FZDB电气设备检修及预试工作已完成。设备已清扫，试验正常、数据合格，设备绝缘测试合格，各项检查正常，工完场清，人员已撤离，设备可投运。

三峡左岸电厂02F机组电气制动开关大修前试验，电气制动柜送电操作（操作内容见操作票21）

3：三峡左岸电站2F机组自用电I段干式变103B和10KV 1G G1103开关柜电气设备检修及预试。 2024/10/11 9:33:33 三峡左岸电站2F机组自用电I段干式变103B和10KV 1G G1103开关柜电气设备检修及预试工作已完成，设备已清扫，试验正常、数据合格，设备绝缘测试合格，各项检查正常，工完场清，人员已撤离，设备可投运。

三峡左岸电站02号机组02FB交直流负荷盘交流进线电源开关送电操作（操作内容见操作票28）

【3】机组检修期间风险控制

工单许可下达

实验配合

电气一次：断引：发电机端、发电机中性点、主变中性点；主变高压侧、低压侧；励磁变高压侧、低压侧；厂高变高压侧、低压侧；PT一次侧：保护CT封接、测量CT封接、RTD接地、气隙传感器接地；收票

9：三峡电站02F机组电气制动开关大修前试验 2024/10/14 9:35:19 02F发电机制动开关大修前试验已完成，试验合格，试验数据详见后期试验报告；制动开关及接地刀闸均已恢复至试验前合闸状态；工完场清，人员已撤离。

盘车：盘车前交待、收票；高压油系统管道检查、送电；投主轴密封水，撤空气围带；盘车完毕，高压油系统解备，停主轴密封水，投空气围带，发票

顶转子：顶转子前交待、收票、高压油送电、撤围带

34：02F机组发电机顶转子联系工单 2397100 02F机组发电机顶转子工作已结束，转子顶起高度5mm，现已撤压，转子已复位。工完场清，人员已撤离。

33：三峡左岸电厂02FB标识安装 2400409 三峡电站左厂02FB 82m、75.3m、67m层标识安装工作已经结束，工完场清，人员已撤离。

【4】工作票注销与安措恢复

工单注销

电气一次(发电、机械)、励磁、保护、发电机辅设(自动、机械)、纯水/蒸发冷系统、水轮机辅设(机械、自动)、技术供水(机械、自动)、快速门(自动、起重)、发电机消防、LCU及自动化、测量、调速系统(机械、自动)、自用电I段(发电、保护400V、保护10kV)、自用电II段(发电、保护400V、保护10kV)、机组直流

安措恢复

自用电II段、机组直流系统倒分段

23：三峡左岸电厂2号机组2FB机组自用电103B及2PⅠ段母线检修完毕，恢复送电（操作内容见操作票23）

28：左岸2F机组自用电2P6H6开关电缆接入及定值整定（配合左岸电站机组直流系统优化） 2397479 左岸2F机组自用电2P6H6开关电缆接入及定值整定（配合左岸电站机组直流系统优化）已完成。2P6H6开关负荷电缆已在2F机组检修期间接入，电缆绝缘正常，开关定值已按定值单《2F 机组自用电断路器定值单（Q/TGHP-112-0280-2004D）》整定，2P6H6开关负荷名称变更为“1F-2F机组直流2#充电柜电源开关2”，设备正常，可以投运。

25：三峡左岸电厂2号机组2FB机组自用电104B及2PⅡ段检修完毕，恢复送电（操作内容见操作票25）

42:三峡左岸电厂1F/2F机组直流2#充电机投入运行，直流母线由联络倒分段运行 261183

LCU及自动化元件

43:三峡左岸电厂02号发变组2FB LCU系统与自动化元件检修完毕，恢复备用 2612735

电气一次、励磁、发电机保护、变压器保护、主变冷却器、发电机辅设、纯水系统(注意检查膨胀水箱)、蒸发冷却系统、水轮机辅设、顶盖泵电源切换、主轴密封水、技术供水、发电机消防(电池复引)、测量、主变冷却器电源切换试验

27：三峡左岸电厂2F发电机机端PT一次绕组匝间短路在线监测装置上电（操作内容见操作票27）

28：三峡左岸电站02号机组02FB交直流负荷盘交流进线电源开关送电操作（操作内容见操作票28）

29：三峡左岸电厂02F机组电气制动开关大修后试验，电气制动柜送电操作（操作内容见操作票29）

22:三峡左岸电站2F机组自用电II段干式变104B和10KV 3G G6104开关柜及制动变02FZDB电气设备检修及预试。 2394815 三峡左岸电站2F机组自用电II段干式变104B和10KV 3G G6104开关柜及制动变02FZDB电气设备检修及预试工作已完成。设备已清扫，试验正常、数据合格，设备绝缘测试合格，各项检查正常，工完场清，人员已撤离，设备可投运。 23:02F发电机定子直流耐压及泄漏试验 2395723 02F发电机定子直流耐压及泄漏试验已完成，试验数据合格，工完场清，人员已撤离，所有为本试验所做的安措可以恢复。

24:三峡电站02F机组电气制动开关大修后试验 2395974 02F发电机制动开关大修后试验已完成，试验合格，试验数据详见后期试验报告；制动开关及接地刀闸均已恢复至试验前合闸状态；工完场清，人员已撤离。

30：三峡左岸电厂02号机组2FB电气制动试验完毕做安措（操作内容见操作票30） 54:三峡左岸2F机组发电机动力柜、水轮机动力柜调试送电操作 2612648

31：三峡左岸电厂02号发变组2FB机组辅助设备自主可控改造送电试验（操作内容见操作票31）

35：三峡左岸电厂02F机组主轴密封浮动环充水检查完毕，退出2FB主轴密封（操作内容见操作票35）

25:02FB水轮机主轴密封水箱改造（动火作业） 2396287 02FB水轮机主轴密封水箱改造（动火作业）已完成，现场观察30分钟无火种遗留，工完场清。

38：三峡左岸电厂02F机组退出主轴密封水（操作内容见操作票38）55：三峡左岸电厂02号机组02F空气围带退出运行，主轴密封水投入运行 26163

44:三峡左岸电厂02号发变组2FB技术供水系统电气部分恢复备用 2612736 45:三峡左岸电厂02号发变组2FB机组水轮机辅助设备检修完毕，恢复备用 2613539 46:三峡左岸电厂02号发变组2FB机组发电机辅助设备检修完毕，恢复备用 2613510 47:三峡左岸电厂02号发变组2FB机组消防及报警系统检修完毕，恢复备用 2612737

18:02F机组技术供水系统检修 2393776 02F机组技术供水系统检修工作完成，主要完成以下工作： 1、1#滤水器内部检查正常； 2、1#~4#减压阀过滤器滤芯清洗； 3、机组及主变泄压持压阀导阀检查正常； 4、各层阀门检查正常； 5、各层压力表表阀疏通； 6、主变冷却供水双向转阀手动检查正常； 7、机组纯水热交换器开盖检查正常； 8、空冷器供、排水干管已更换为不锈钢管道； 9、集油槽冷却器供、排水穿墙管道锈蚀、漏水已更换为不锈钢管道。 02F机组技术供水系统可以进行充水，02F机组充水时，请通知机械分部。人员已撤离，工完场清。

19:02F机组快速门液压系统油泵电机绝缘电阻检测 2394266 02F机组快速门液压系统油泵电机绝缘电阻检测工作已结束。02F机组快速门液压系统1#、2#油泵电机相间绝缘电阻为550兆欧，1#、2#电机三相对地绝缘电阻均为550兆欧，符合标准规定要求。现场工完场清，人员已撤离。

调速系统部分建压(交待合格、恢复前注意自动元件回装)、操作导叶排气、调速系统恢复备用(各阶段建压时注意漏气漏油)、静电滤油机

48:三峡左岸电厂02号发变组02FB调速器液压系统升压至4.0Mpa 2612749 49:三峡左岸电厂2号机组2F调速器动导叶排气后导叶3%开度，升压做防动 2613705 50:三峡左岸电厂02号机组02F调速器导叶全关，拆除防动，恢复备用 2614181

21:02FB水轮机及调速器液压系统检修 2393193

51:三峡左岸02F压油罐手动排油补气操作 2614887 52:三峡左岸电厂02号发变组2FB调速系统集油槽静电滤油机投入运行 2614869 53:三峡左岸电厂2F发电机机坑加热器投入运行 2616105

27：02F机组集油槽冷却器供、排水管更换（动火作业） 2397398 02F机组集油槽冷却器供、排水管更换（动火作业）工作已完成。现场观察30分钟无遗留火种，人员已撤离，工完场清。

【5】机组充水及启动试验

启动试验前准备

关闭：蜗壳门、锥管上游进人门、锥管下游进人门、肘管进人门、压力钢管进人门、蜗壳盘型阀、尾水盘型阀

32：02F机组蜗壳及尾水盘型阀关闭 2399610 02F机组蜗壳及尾水盘型阀关闭工作已完成，工完场清，人员已撤离。

31：02F机组流道进人门（蜗壳门、肘管门）关闭 2399611 02F机组流道进人门（蜗壳门、肘管门）关闭工作已完成，人员已撤离，工完场清。

撤除临时项盖泵、二次联动(技供水228阀要关)

投入：发电机保护、变压器保护、水机后备及PC13、PC14

尾水充水前：技供水方式调整：进人门、盘型闵专人检查：尾水门提门、确认尾水充水正常(充水后分析盘型阀、漏水情况)(未联动机组导叶开3%充水，充完关导叶)电源电站检修排水方式调整

落检修门机组：快速门全关防动，提检修门

快速门复引、电控部分恢复备用、充水前技供水方式调整、投风闸、快速门压力整定、提门充水、确认充水正常(注意顶盖漏水)、测压测后提门全开、撤风闸查无蠕动

快速门动门试验、技术供水充水(注意纯水-二次水一致、开228)

强制项撤除、失灵安措拆除、0S事件、语音报警恢复

全面检查、核安控机组检修连片退出、拆除遮拦、保安撤岗

启动试验

网上试验，失灵保护，网下试验

思维导图模板大纲

运行：落机组快速门做防动措施、快速门电控系统检修做安措【三峡左岸电站02号机02FB机组快速门远方落门并做防动措施（操作内容见操作票3）】思维导图模板大纲

运行：机组压力钢管及蜗壳通过技术供水排水平压【三峡左岸电站02号机02FB压力钢管由技术供水排水平压（操作内容见操作票5）】思维导图模板大纲

黑字：操作流程红字：操作票紫字：工作票思维导图模板大纲

1 运行：倒换厂用电（可选）、停机 2 运行：落机组快速门做防动措施、快速门电控系统检修做安措 3 运行：发电机定、转子摇测绝缘,发变组电气一次检修做安措 4 运行：励磁系统检修做安措 5 运行：发变组保护系统、水机后备保护检修做安措 6 运行：机组压力钢管及蜗壳通过技术供水排水平压 7 运行、机械：调速器液压系统压油泵安全阀校验 8 运行：发电机辅助设备、消防报警系统检修做安措 9 运行：导叶立面间隙测量，调速器液压系统做防动措施 10 机械：发电机及辅助设备C级检修（含机组风洞内卫生清扫、联合验收） 11 测控：励磁及测量系统C级检修 12 发电：电气一次设备及照明系统C级检修（含联合验收） 13 保护：保护、故障录波和主变冷却器控制系统全检 14 起重：关闭机组尾水门 15 机械: 开启机组蜗壳及尾水盘型阀 16 运行：监视尾水排水进程 17 机械：开启机组蜗壳进人门、测量导叶立面间隙 18 运行：调速系统导叶局部开度做措施、水轮机辅助设备检修做安措 19 机械：水轮机辅设、调速器机械部分C级检修（期间测量导叶端部间隙） 20 自动：水轮机辅设、调速系统电气设备C级检修 21 运行：技术供水系统检修做安措 22 运行：LCU及自动化元件、测量系统检修做安措 23 自动：LCU及自动化元件、技术供水、发电机辅设、快速门电控系统电气设备检修 24 机械：机组技术供水系统C级检修 25 运行：机组直流系统充电装置退出运行，直流母线分段倒联络运行 26 测控：机组直流检修（充电装置、蓄电池及交、直流负荷柜检修） 27 测控：机组消防报警系统C级检修 28 运行：机组自用电I段母线及进线变压器停电检修做安措（根据机组直流检修工作调整顺序） 29 保护、测控、发电：机组自用电I段母线及进线变压器检修 30 运行：机组自用电Ⅰ段恢复送电 31 运行：机组自用电Ⅱ段母线及进线变压器停电检修做安措（根据机组直流检修工作调整顺序） 32 保护、测控、发电：机组自用电Ⅱ段母线及进线变压器检修 33 运行：机组自用电Ⅱ段恢复送电 34 运行：发变组保护上电、水机后备保护投入、LCU及自动化元件、测量系统恢复备用 35 运行：机组直流系统充电装置投入运行，直流母线由联络倒分段运行 36 运行：机组调速器液压系统恢复备用 37 运行：测量发电机定转子绝缘、电气一次、励磁系统系统恢复备用 38 运行：发电机辅助设备、消防报警系统恢复备用 39 运行：技术供水系统电气部分恢复备用 40 运行：水轮机辅助设备恢复备用 41 关闭蜗壳进人门，蜗壳及尾水盘型阀 42 运行、起重、机械：（导叶局部小开度）提尾水门（监视检修集水井水位变化趋势及过流部件充水情况） 43 保护：自用电BZT试验 44 自动：二次联动试验 45 运行：机组快速门电控恢复备用 46 起重：机组快速门液压系统压力整定及油质污染度检测 47 运行、机械：机组快速门提门压力钢管充水（检查机组充水情况） 48 自动：机组快速门动门试验 49 运行、机械：技术供水充水 50 运行：全面检查恢复备用（投入发变组保护，失灵出口不投、起励电源不投、出口开关刀闸电源断开） 51 启动试验思维导图模板大纲
