电工电子学思维导图

U282924243

2024-11-16

浏览量: 90

电工电子

学科重点

电路元件

电路分析方法，元器件介绍内容讲解

树图思维导图提供《电工电子学思维导图》在线思维导图免费制作，点击“编辑”按钮，可对《电工电子学思维导图》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：749f595a1400ad14ce30decbed2a0cc6

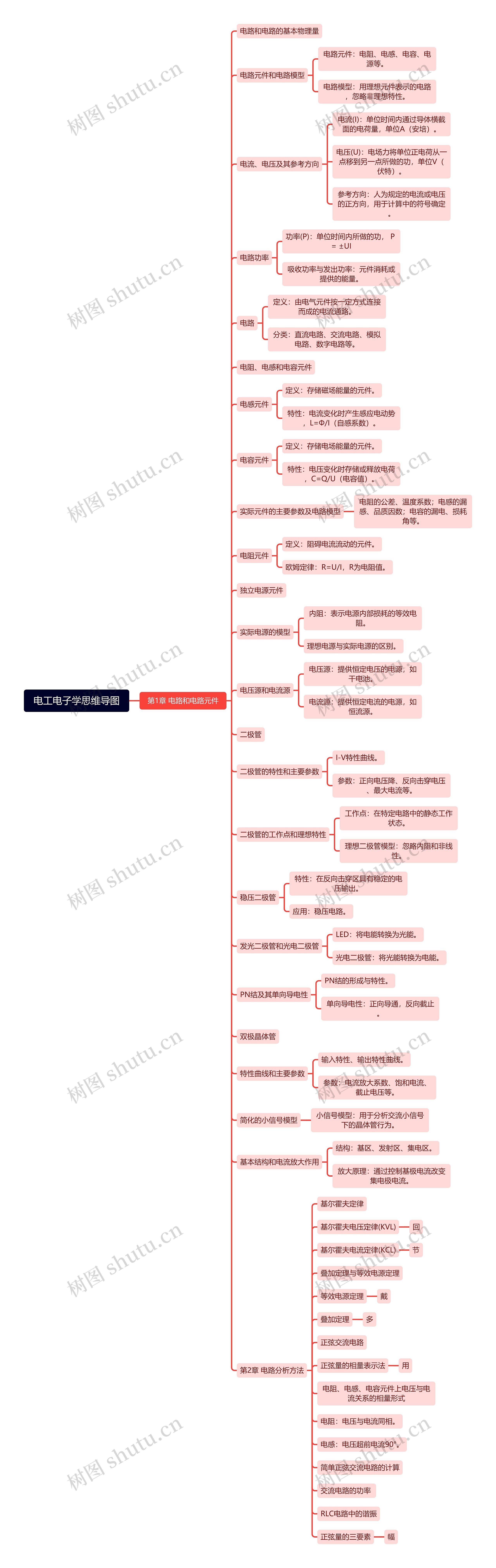

思维导图大纲

第1章电路和电路元件

电路和电路的基本物理量

电路元件和电路模型

电路元件：电阻、电感、电容、电源等。

电路模型：用理想元件表示的电路，忽略非理想特性。

电流、电压及其参考方向

电流(I)：单位时间内通过导体横截面的电荷量，单位A（安培）。

电压(U)：电场力将单位正电荷从一点移到另一点所做的功，单位V（伏特）。

参考方向：人为规定的电流或电压的正方向，用于计算中的符号确定。

电路功率

功率(P)：单位时间内所做的功， P = ±UI

吸收功率与发出功率：元件消耗或提供的能量。

电路

定义：由电气元件按一定方式连接而成的电流通路。

分类：直流电路、交流电路、模拟电路、数字电路等。

电阻、电感和电容元件

电感元件

定义：存储磁场能量的元件。

特性：电流变化时产生感应电动势，L=Φ/I（自感系数）。

电容元件

定义：存储电场能量的元件。

特性：电压变化时存储或释放电荷，C=Q/U（电容值）。

实际元件的主要参数及电路模型

电阻的公差、温度系数；电感的漏感、品质因数；电容的漏电、损耗角等。

电阻元件

定义：阻碍电流流动的元件。

欧姆定律：R=U/I，R为电阻值。

独立电源元件

实际电源的模型

内阻：表示电源内部损耗的等效电阻。

理想电源与实际电源的区别。

电压源和电流源

电压源：提供恒定电压的电源，如干电池。

电流源：提供恒定电流的电源，如恒流源。

二极管

二极管的特性和主要参数

I-V特性曲线。

参数：正向电压降、反向击穿电压、最大电流等。

二极管的工作点和理想特性

工作点：在特定电路中的静态工作状态。

理想二极管模型：忽略内阻和非线性。

稳压二极管

特性：在反向击穿区具有稳定的电压输出。

应用：稳压电路。

发光二极管和光电二极管

LED：将电能转换为光能。

光电二极管：将光能转换为电能。

PN结及其单向导电性

PN结的形成与特性。

单向导电性：正向导通，反向截止。

双极晶体管

特性曲线和主要参数

输入特性、输出特性曲线。

参数：电流放大系数、饱和电流、截止电压等。

简化的小信号模型

小信号模型：用于分析交流小信号下的晶体管行为。

基本结构和电流放大作用

结构：基区、发射区、集电区。

放大原理：通过控制基极电流改变集电极电流。

第2章电路分析方法

基尔霍夫定律

基尔霍夫电压定律(KVL)

回

基尔霍夫电流定律(KCL)

节

叠加定理与等效电源定理

等效电源定理

戴

叠加定理

多

正弦交流电路

正弦量的相量表示法

用

电阻、电感、电容元件上电压与电流关系的相量形式

电阻：电压与电流同相。

电感：电压超前电流90°。

简单正弦交流电路的计算

交流电路的功率

RLC电路中的谐振

正弦量的三要素

幅
