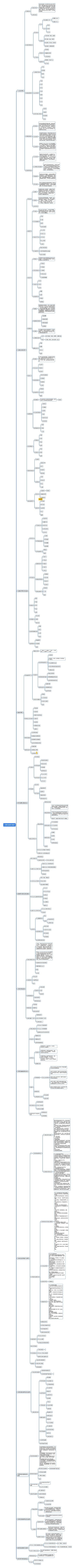

计算机组装与维护思维导图

安慕希

2023-06-20

浏览量: 23

计算机组装

维护

计算机组装与维护

树图思维导图提供《计算机组装与维护》在线思维导图免费制作，点击“编辑”按钮，可对《计算机组装与维护》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：8aa477f7d83dd74569e2777ccdc125a1

思维导图大纲

1.认识计算机

计算机概述

计算机的分类

计算机种类繁多，按不同的标准可分为不同的类型。计算机信息的表示形式与对信息的处理方式，可将计算机分为数字计算机（模拟计算机和混合计算机；按计算机用途，可将计算机分为通用计算机和专用计算机。按计算机运算速度、存储量大小、硬件配套规模等又可将计算机分为巨型机大中型机！微型机、工作站和服务器等。

品牌与组装机

计算机系统的组成

硬件系统

主机

中央处理器（CPU）

运算器（ALU）

控制器（CU）

内存

ROM

RAM

Cache

外部设备

外部存储器：硬盘，光盘等

输入设备：键盘，鼠标等

输出设备：显示器，打印机等

其他设备：调制解调器等

软件系统

系统软件

操作系统

数据库处理系统

语言处理系统

应用软件

通用软件：例如office

用户软件

计算机硬件系统

一台完整的计算机

主机

显示器

键盘

鼠标

主机内的硬件

机箱

主板

CPU

内存

硬盘

显卡

声卡

电源

常用的计算机外部设备

打印机

扫描仪

移动硬盘

音响

计算机软件系统

操作系统

操作系统是管理计算机硬件资源、控制其他程序运行并为用户提供交互操作界面的系统软件的集合。操作系统的种类也较多，目前使用较为广泛的有Windows操作系统、UNIX操作系统、Linux 操作系统、Mac操作系统、BeO操作系统等。功能，如Windows 应用商店、应用程序的后台常驻等。

2.驱动程序

应用程序即应用软件，是指除了操作系统与驱动程序之外的其他软件。应用软件是为解决各种实际问题而编写的计算机程序，如办公软件 Ofice Word、社交软件QQ和微信等。根据开发方式和应用范围，应用软件又可分为通用软件和定制软件。由于计算机已深入应用到各个领域，因此应用软件也是多种多样，而且通用性也越来越强，只要稍加学习就可以使用。

3.应用程序

驱动程序（Device Driver）是一种特殊的程序，它是硬件设备的接口。操作系统要指挥某·个硬件设备工作，只能通过这个硬件设备的驱动程序进行指挥，即操作系统通过设备驱动程序驱动相应硬件设备工作。如果驱动程序没有正确安装，则相应的硬件设备就无法正常工作。

计算机性能评估

1.CPU评估

根据CPU评估计算机性能，可以根据CPU型号评估除了CPU型号，还可以根据CPU主频来评估计算机的性能，例如“Intel Core i5-4570匹核处理器3.2GHz”，其中3.2GHZ就是CPU主频，它是CPU内部的工作频率，主频越高表示CPU速度越快，计算机处理数据的速度也就越快。

2.内存容量与存取速度

内存是计算机的重要组成部分，用于暂时存储数据。内存是CPU与外部交换数据的中转站，内存的大小和存取速度在很大程度上影响着计算机的整体性能。在主板可允许的范围内，内存越大，存取速度越快，它可吞吐的数据量就越大，计算机速度就越快。

3.硬盘性能

硬盘是计算机的存储器，一般硬盘的容量对计算机影响不大，但硬盘的转速和缓存大小会影响计算机的工作速度，硬盘的转速越快，缓存越大，它查找数据的速度也越快，与计算机交换数据的时间越短，计算机的运行速度就越快。

4.显卡性能

显卡对计算机的影响主要有两方面，即显示芯片处理数据的速度与显存大小。显示芯片处理数据的速度越快，显存越大，画面显示速度就越快，表示计算机的运行速度越快。

2.选购计算机组件

选购主板

主板概述

主板是机箱内的一块电路板，上面集成了各种各样的电子元件和电路系统。主板上的电子元件包括控制芯片组、BIOS 芯片、面板控制开关接口、指示灯插接件等。主板上的电路系统除了各种元件之间的线路，还包括CPU与外部设备进行数据交换的总线。

主板结构

虽然市场上的主板种类繁多、布局多样，但它们的基本组成与技术是一样的，主板上主要包括CPU插槽、内存插槽、主芯片组（南桥芯片、北桥芯片)、PCI插槽、PCI-E插槽、SATA接口，ISA插槽、AMR插槽、串口、并口、USB接口、键盘鼠标接口、电源接口

主板选购常识

选购CPU

CPU概述

CPU 实质上是一块芯片，它采用超大规模集成电路和封装技术将运算器、控制器、内部寄存器、高速缓存集成在一起，在整个计算机部件中，它的技术含量最高。

CPU的性能指标

主频

外频

缓存

前端总线频率

主流的CPU产品

Intel CPU

AMD CPU

APU系列

Ryzen系列

FX系列

CPU选购常识

考虑计算机的用途

考虑CPU的主频和核心数量

考虑CPU包装

选购内存

内存概述

内存指的是计算机中存放数据与指令的半导体存储单元，本节我们主要从内存结构、组成与存储单位3个方面来讲解内存。

内存的性能指标

内存容量

内存速度

内存带宽

CAS延迟时间

内存金手指数量

主流内存

DDR2

DDR3

DDR4

内存选购常识

容量

品牌

兼容性

辨别真伪

选购硬盘

机械硬盘

机械硬盘是传统的硬盘，它由一个或多个玻璃制的碟片组成，这些碟片外面被磁性材料覆盖。从外形上看，硬盘呈方形，正面为固定面板，上面标注着硬盘的品牌、规格、生产商等信息，背面是主控芯片和集成电路，后侧是电源线和数据线接口，数据线接口用于硬盘与主板之间的数据交换，目前机械硬盘的接口类型主要是SATA接口。

机械硬盘的性能指标

硬盘容量

硬盘缓存容量

数据传输速度

主轴转速

固态硬盘

固态硬盘的内部结构与机械硬盘不同，其内部由主控芯片、闪存芯片和缓存芯片3个主要部件构成，这3个部件安装在一块PCB板上，构成了固态硬盘的整体形态

固态硬盘的优缺点

优点

读/写速度快，功耗低，重量轻，抗震能力强

缺点

价格高，寿命短，数据恢复难，容量小

硬盘选购常识

用途

容量

性价比

品牌

选购显卡

显卡概况

显卡是一块独立的电路板，它安装在主板的插槽上，接受CPU的指令完成图形转换工作。显卡主要由显示芯片（Graphic Processing Unit，GPU)、显存、金手指及各种接口等组成

显卡的分类

独立显卡

集成显卡

核心显卡

显卡的性能指标

显示显卡运算速度

显存容量

刷新频率

分辨率

显卡选购常识

明确需求

包装做工

品牌

选购显示器

显示器概况

显示器用于显示计算机处理后的数据、图片和文字等，是计算机的标准输出设备。

子主题 1

显示器的性能指标

屏幕尺寸

可视角度

分辨率

点距

亮度和对比度

色彩饱和度

显示器选购常识

性能

用途

外观

选购键盘鼠标

选购键盘

功能

手感

做工

品牌

选购鼠标

手感

功能

品牌

选购机箱和电源

机箱概况

选购机箱

散热性

子主题 1

做工

安全设计

附加功能

选购电源

功率

安全认证

做工

品牌

选购光驱和网卡

选购光驱

读盘能力

子主题 1

数据传输速率

品牌及售后

选购网卡

网卡速度

接口类型

覆盖范围

做工

品牌

3.选购计算机外部设备

选购打印机

打印机的分类

针式打印机

喷墨打印机

激光打印机

热升华打印机

3D打印机

打印机的性能指标.

分辨率

打印速度

纸匣容量

缓存容量

打印机选购常识.

稳定性

品牌

选购扫描仪

扫描仪的分类

子主题 1

子主题 2

子主题 3

子主题 4

子主题 5

扫描仪的性能指标

扫描速度

色彩位数

感光元件

主机接口

扫描仪选购常识

明确用途

价格

品牌

选购音箱

音质

声道

用料

做工

品牌

选购摄像头

感光元件

像素

镜头材质

选购移动硬盘和U盘

容量

接口

品牌

防伪

选购路由器

路由器性能

天线增益

品牌

组装计算机

组装前的准备工作

准备组装工具

1、螺丝刀，2、尖嘴钳，3、镊子，4、导热硅胶，5、绑胶带，6、万用表

组装流程

安装机箱内部的各元件

安装电源

准备主板，将CPU、散热风扇、内存等安装在主板上。

将主板固定到机箱内

将显卡等其他设备安装到机箱中

将硬盘安装到

连接机箱内各种线路

连接主板电源线

连接硬盘数据线和电源线

连接内部控制线和信号线

连接外部设备

连接显示器

连接键盘和鼠标

连接主机电源

组装过程注意事项

除静电

元件轻拿轻放

阅读元件说明书

防潮

机箱内部元件的组装

打开机箱

安装电源

安装CPU及散热风扇

安装内存

安装主板

安装硬盘和光驱

安装显卡

连接内部线路

连接主板电源线

连接硬盘和光驱电源线

连接硬盘和光驱数据线

连接内部控制线和信号线

连接外部设备

连接显示器

连接鼠标与键盘

连接网线和音箱

BIOS设置与硬盘分区

BIOS概述

BIOS的概念

BIOS的功能

加电自检及初始化

系统启动自检

系统设置

硬件中断处理

BIOS的分类

Phoenix BIOS

Award BIOS

AMI BIOS

BIOS设置

进入BIOS

BIOS设置

设置日期时间

设置密码

设置启动顺序

保持并退出BIOS

硬盘分区与格式化

硬盘分区概述

硬盘分区的原因

硬盘分区类型

主分区：主分区里存储了操作系统启动时所需要的文件和数据，它是硬盘上最重要的一个分区。一块硬盘上最多可以有4个主分区，但只能有-一个主分区被激活。

扩展分区:主分区之外的分区统称为扩展分区。扩展分区不能直接被使用，必须在扩展分区上创建逻辑分区，逻辑分区是可以被操作系统直接识别的分区。

逻辑分区：逻辑分区是在扩展分区上创建的。

硬盘分区格式

FAT32文件系统

NTFS文件系统

EXFAT文件系统

硬盘分区原则

合理性

实用性

安全性

操作系统适应性

磁盘卷

Windows10y1硬盘分区与格式化

使用DiskGenius软件给硬盘分区

安装操作系统与驱动设备

操作系统概述

操作系统简介

主流操作系统简介

Windows操作系统

安装Windows10操作系统

安装Windows10操作系统版本

安装Windows10操作系统的硬件要求

操作系统安装方式

开始安装

认识Windows10桌面

经典“开始”菜单回归

Modern桌面

调出计算机常用图标

Windows10主要新增体验功能

Cortant

Microsoft Edge

应用商店

虚拟桌面

分屏多窗口

通知中心

安装Windows7操作系统

Windows7操作系统版本

开始安装

驱动程序

什么是驱动程序

定义

功能

初始化硬件设备

完善硬件性能

驱动程序的分类

官方正式版

微软WHQL认证版

第三方驱动

测试版驱动

驱动程序的安装与卸载

计算机网络连接

计算机网络常见术语

广域网：( Wide Area Network, WAN )也称为远程网，它的覆盖范围比较广，可以覆盖一个城市、一个国家甚至全球。广域网包括大大小小不同的子网，子网可以是小型的广域网，也可以是局域网。子网通过公用分组交换网、卫星通信网等相互连接起来，达到资源共享。

局域网：(Local Area Network, LAN )是指在一个局部地理范围内将多台计算机连接在一-起的网络，局域网是封闭的，它可以由一间办公室的两台计算机组成，也可以由一一个公司的数千台计算机组成，一般局域网的覆盖范围为几千米，相比广域网来说，局域网的覆盖范围较小。局域网可以实现文件管理、软件共享、电子邮件和传真通信服务等。

无线网络(WLAN,无线局域网)

调制解调器(Modem)

带宽

以太网

计算机连网

ADSL上网

小区宽带上网

PLC

无线网络的搭建

工具准备

无线路由器

网线

无线网卡

搭建无线网络

连接无线局域网

局域网管理

检测网速

限制带宽

更改无线网密码

计算机设置Wi-Fi共享

内置无线网卡

第三方软件实现Wi-Fi共享

未内置无线网卡

计算机性能检测与优化

计算机性能检测

Windows 10性能监视器

Windows 10资源监视器

使用第三方软件检测计算机性能

磁盘优化

清理磁盘垃圾

整理磁盘碎片

检查和修复磁盘错误

内存优化

内存诊断

基本测试组合：包括MATS+、INVC和SCHCKR（启用缓存）。

标准测试组合：包括所有基本测试，以及LRAND、Stride6(启用缓存）、CHCKR3、WMATS+和WINVC。

扩展测试组合：包括所有基本测试，以及MATS+（禁用缓存）、Stride38、WSCHCKR、WStride-6、CHCKR4、WCHCKR3、ERAND、Stride6（禁用缓存）和CHCKR8。

设置虚拟内存

注册表

注册表的结构

Windows的注册表

HKEY_CLASSES_ROOT:保存了所有应用程序正常运行所必需的信息。

HKEY_CURRENT：保存了本地计算机中存放的当前登录的用户信息，包括用户名和暂存的密码。

HKEY_LOCAL_MACHINE：保存了计算机所有的硬件配置信息。

HKEY_USERS：保存了计算机所有用户信息，当用户登录操作系统时，用户信息会被操作系统复制到HKEY_CURRENT_USER中。

HKEY_CURRENT_CONFIG：保存了本地计算机在系统启动时所需的硬件配置文件。

编辑注册表

注册表的备份与还原

备份注册表

还原注册表

操作系统优化

优化系统启动项

加快开关机速度

加快系统运行速度

使用360安全卫士优化操作系统

操作系统优化

给系统盘瘦身

计算机的日常维护与保养

计算机维护的基础知识

1 计算机使用环境要求

要使计算机保持最佳工作状态，首先应该使计算机工作在良好的环境下。计算机对工作环息有较高的要求，如不能强光照射，温度、湿度不能太高等。如果计算机长期工作在恶劣的环境下，不仅会影响工作效率，而且会极大地缩短使用寿命。计算机对环境的要求主要有以下几点。 1．避免温度过高通常，计算机应该工作在5°~359的环境下，过高的温度会能响计算机电子元件的性候，另外，计算机在工作的过程中会产生热量，如果热量散发不及时，轻则缩短计算机元什的使用秀魚，重则烧毀计算机元件。同样，如果计算机在温度过低的环境下，计算机电子元件性能也会罗花啊，增加出错率。 2，环境适度适宜 3.灰尘不能过多 4. 电源电压稳定计算机需要工作在稳定的电压下，电压不雅定容易对计算机线路造成报書。如果家庭中电压不想定，最好给计甄机配备一个稳压路，以保证计算机正常工作的电压足够禮定 5.远腐磁场千扰计算机中的许多存储设备都以磁信号作为報体记录数据，强磁场会对这些设备产生很大的影响，如磁盘受到强磁场干扰可能导致磁盘敜据丢失 6. 防止强光照射且对使用者的眼睛有害。

2 保持良好的使用习惯

9.1.2 保持良好的使用习惯在日常使用计算机时，良好的使用习惯可以使计算机系统运行更加稳定，而且能延长计算机的使用寿命。良好的计算机使用习惯包括遊免频繁地开关机、不轻易打开机箱、不移动运行中的计算机等，下面分别进行介绍。 1. 避免频繁开关机计算机开关机时，通常要求电源关闭 30 秒后才可再次开启电源，因此计算机的开关机之间至少要间隔 30 秒，过于频繁的开关机客易损坏计算机电源。另外，在关机之前，应当先关闭应用软件，避免数据丢失或软件损坏 2.不要轻易触摸机箱内元件机箱内的计算机元件都比较精密，不要轻易用手触摸，手上的汗溃或静电客易损坏电子元件特别不要在计算机运行状态下触摸机箱内的元件，否则可能会造成电路板损坏 3. 不移动运行状态的计算机计算机在运行状态时尽量不要移动，否则由于倾斜或震动会导致计算机运行出现故障，如果必须要移动运行状态的计算机，尽量保持计算机平稳移动 4.正确摆放计算机计算机摆放应当平稳，并保留必要的工作空间，用于放置其他外部设备。此外，计算机的摆放高度要适中，否则容易造成使用者疲劳。 5.定期清洁计算机对计算机定期进行清洁，包括显示品、铺盘、机箱等，避免灰生或其他污瀆影响计算机正幣工作。除此之外，读者还要养成一些其他的良好习個，如定期查系计身机病香，做好罗全防范，在系統运行时不进行非正常的重启操作，定期扫描清理做盐等，确保计算切以最佳状奋西行

计算机硬件的维护保养

计算机维护保养工具与注意事项

9.2.1 计算机维护保养工具与注意事项在维护保养计算机之前，要准备所需要的工具，維护保养工具包括清洁液、防静电蚊毛）擦拭布、吹气球等，下面简单介绍这些工具（1）清洁液：可清洁显示器屏幕、键盘等（2）防静电软毛刷：可快速清扫灰尘污垢和缝隙浮尘 (3)擦拭布：用于去除指纹和油渍等，一块干净的线布或一张干面纸都可以作为寝找香使用（4）吹气球：用于清除电源、风扇、主板等硬件上的灰尘。通常，用户都会购买计算机清洁套装，清洁套装价格低廉且实用，常见的清洁套装如图 9-1 所示淮备好工具之后，读者在保养计算机时还需要了解一些注意事项： (1）拆卸计算机之前要关闭电源（2)打开机箱前，双手要触摸一下地板或墙壁，释放号上的静电。 (3)计算机各部件要轻拿轻放，避免摔碰而导致计算机部件损坏。对于主板或插卡，要尽量拿其边缘位置，尽量避免接触板卡的集成电路：图9-1 计算机清洁套装（4）拆卸计算机部件时要注意各插接线的方位，如硬盘线、电源线等，以便正确还原。 15）在固定计算机元件时，元件摆放不要有偏差，尤其是主板，如果主板安装不平，会导致插卡接触不良。另外，主板每个螺丝的力度要相同，且螺丝不要拧得太紧，否则容易造成主教变形：

CPU的维护保养

9.2.2 CPU的维护保养对CPU 的维护保养最为重要的是保证其散热良好，虽然 CPU 有散热风扇帮助散热，但應者使用时间的延长，散热风扇、CPU 上面堆积灰坐，导热硅脂枯，会使 CPU 散热不良而导致温度升高，高温会使 CPU 内线路发生电子转移，导致计算机宕机，缩短 CPU 的使用寿命。在维护保养 CPU 时，使用防静电软毛刷清除 CPU 表面区散热风扇上的灰尘。散热风扇的灰尘清理如图 9-2所不。万外，需查看 CPU 表面的导热硅脂是否干枯。如果干街需畟清除掉残留的旧硅脂，涂抹新的导热硅脂。图9-2 清除散热凤扇灰坐读者可以使用魯大师时刻监控CPU 的温度，一旦发现C 温度异常，可及时对 CPU 进行保养，鲁大师对 CPU 溫便的三控如图9-3所示。 19 0

主板的维护保养

多清理灰尘

内存的维护保养

9.2.4 内存的维护保养内存是计算机中最容易出现故障的元件之一。内存出现故障容易造成系统稳定性下降、开机报警、黑屏、宕机等，因此对内存的维护也非常重要。下面我们将介绍内存的维护保养拆下内存，使用防静电软毛刷清除上面的灰尘。如果内存上有顽固污渍，可使用擦拭布擦拭。内存上的金手指一般都镀了一层铜箔，长时间使用，表面可能会发生氧化或沾上污物，读者可以使用一块干净的橡皮擦拭金手指，如图 9-5所示。萧要注意的是，在擦拭时不要大过用力，否则会破环金手指外面的镀层。除了内存，主板上的内存插槽也需要配9-5 豪拭内存金手培清洁，由于内存插槽细小，防静电软毛刷往往不能很彻底地清除灰尘，因此读者可以在使用防静电教毛剧之后使用吹气球再次清灰

硬盘的维护保养

显卡和显示器的维护保养

鼠标和键盘的保养

机箱与电源的维护保养

修复系统漏洞

Windows Defender

Windows更新

通过第三方软件修复系统漏洞

查杀计算机病毒

预防网络攻击

网络攻击概述

Windows 10的防火墙设置

通过第三方软件设置防火墙

数据维护

备份还原浏览器收藏夹

使用云盘同步数据

恢复误删数据

计算机硬件故障检测与处理

计算机硬件故障概述

计算机硬件故障的分类

计算机硬件故障产生的原因

计算机硬件故障

CPU常见故障

散热故障

与主板接触不良

工作参数设置错误

主板常见故障

元件接触不良

温度失常

主板接口损坏

电容故障

内存常见故障

内存jiu

与主板不兼容

温度过高

硬盘常见故障

硬盘接触不良

硬盘分区损坏

硬盘损坏

bios不识别硬盘

显卡常见故障

显卡接触不良

显卡与主板不兼容

散热不良

分辨率设置不当

显示器常见故障

鼠标和键盘常见故障

计算机软件故障检测与处理

计算机软件故障概述

软件故障是指由于计算机系统配置错误、计算机病毒入侵或用户对软件使用不当造成的计算机不能正常工作。软件故障一般可分为软件兼容故障、系统配置故障、计算机病毒故障、操作故障等。 •软件兼容故障：指当软件的版本与运行环境的配置不兼容时，造成软件不能运行、宕机文件丢失或遭到破坏的现象。 •系统配置故障：系统配置包括基本的 BIOS 设置、CMOS 芯片设置、系统命令配置等，这些系统配置不正确也会引起计算机故障。 •计算机病毒故障：计算机病毒故障是指由于计算机感染病毒，造成重要数据丢失或破坏而引起的计算机故障。 •操作故障：操作故障是指用户操作失误而导致的故障，如误删重要数据、运行了具有破坏性的程序等

操作系统常见故障

操作系统无法正常启动

计算机硬件故障产生的原因

操作系统引导故障

计算机无故重启

死机

Office办公软件常见故障

Excel启动慢且同时打开多个文件

PowerPoint字体更改

工具软件常见故障

输入法图标丢失

光驱无法读取光盘
