高频小信号谐振放大器

电子信息

高等教育

高频小信号谐振放大器

树图思维导图提供《高频小信号谐振放大器》在线思维导图免费制作，点击“编辑”按钮，可对《高频小信号谐振放大器》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：e550216a6804444ab84c18cad48958d2

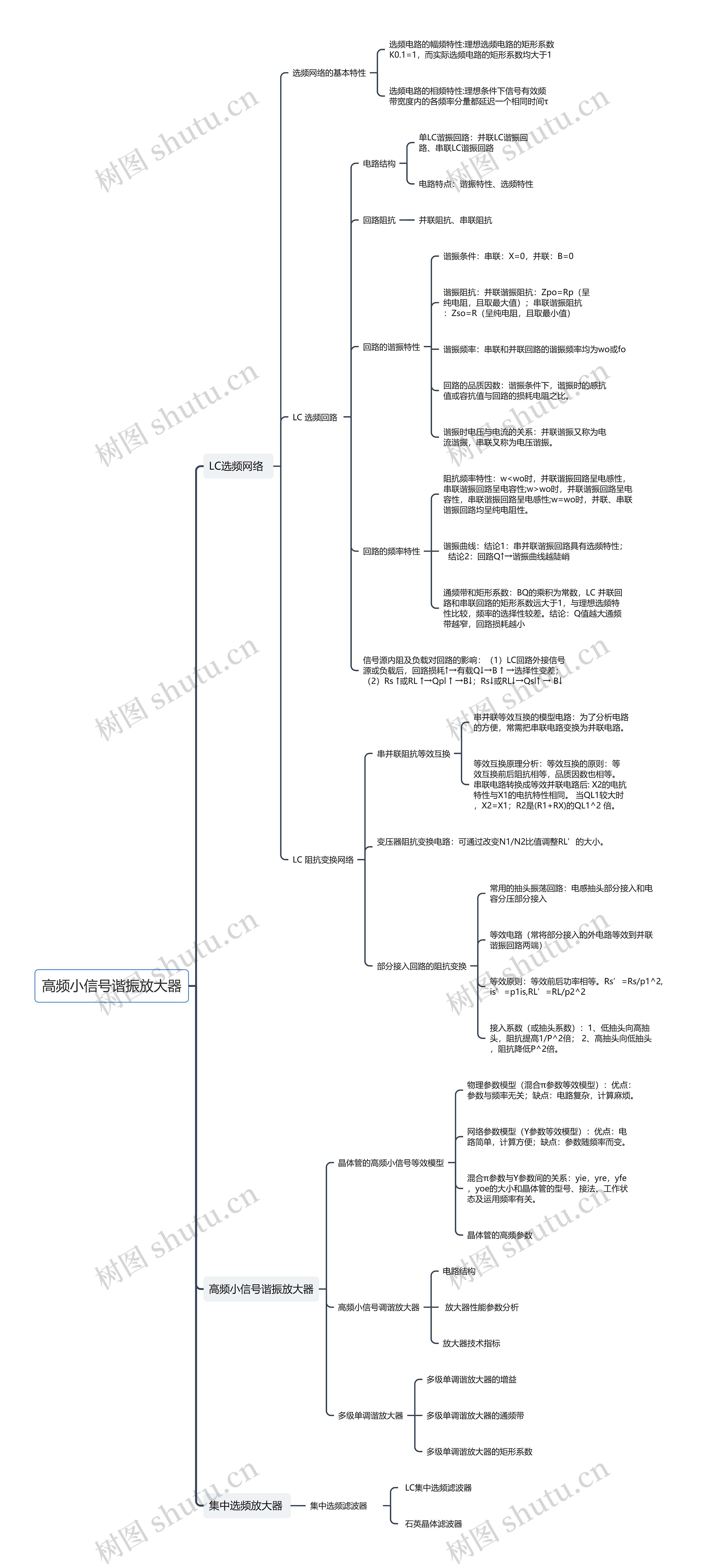

思维导图大纲

LC选频网络

选频网络的基本特性

选频电路的幅频特性:理想选频电路的矩形系数K0.1=1，而实际选频电路的矩形系数均大于1

选频电路的相频特性:理想条件下信号有效频带宽度内的各频率分量都延迟一个相同时间τ

LC 选频回路

电路结构

单LC谐振回路：并联LC谐振回路、串联LC谐振回路

电路特点：谐振特性、选频特性

回路阻抗

并联阻抗、串联阻抗

回路的谐振特性

谐振条件：串联：X=0，并联：B=0

谐振阻抗：并联谐振阻抗：Zpo=Rp（呈纯电阻，且取最大值）；串联谐振阻抗：Zso=R（呈纯电阻，且取最小值）

谐振频率：串联和并联回路的谐振频率均为wo或fo

回路的品质因数：谐振条件下，谐振时的感抗值或容抗值与回路的损耗电阻之比。

谐振时电压与电流的关系：并联谐振又称为电流谐振，串联又称为电压谐振。

回路的频率特性

阻抗频率特性：w<wo时，并联谐振回路呈电感性，串联谐振回路呈电容性;w>wo时，并联谐振回路呈电容性，串联谐振回路呈电感性;w=wo时，并联、串联谐振回路均呈纯电阻性。

谐振曲线：结论1：串并联谐振回路具有选频特性；结论2：回路Q↑→谐振曲线越陡峭

通频带和矩形系数：BQ的乘积为常数，LC 并联回路和串联回路的矩形系数远大于1，与理想选频特性比较，频率的选择性较差。结论：Q值越大通频带越窄，回路损耗越小

信号源内阻及负载对回路的影响：（1）LC回路外接信号源或负载后，回路损耗↑→有载Q↓→B ↑ →选择性变差；（2）Rs ↑或RL ↑→Qpl ↑ →B↓；Rs↓或RL↓→Qsl↑ → B↓

LC 阻抗变换网络

串并联阻抗等效互换

串并联等效互换的模型电路：为了分析电路的方便，常需把串联电路变换为并联电路。

等效互换原理分析：等效互换的原则：等效互换前后阻抗相等，品质因数也相等。串联电路转换成等效并联电路后: X2的电抗特性与X1的电抗特性相同。当QL1较大时，X2=X1；R2是(R1+RX)的QL1^2 倍。

变压器阻抗变换电路：可通过改变N1/N2比值调整RL’的大小。

部分接入回路的阻抗变换

常用的抽头振荡回路：电感抽头部分接入和电容分压部分接入

等效电路（常将部分接入的外电路等效到并联谐振回路两端）

等效原则：等效前后功率相等。Rs’=Rs/p1^2,is’=p1is,RL’=RL/p2^2

接入系数（或抽头系数）：1、低抽头向高抽头，阻抗提高1/P^2倍； 2、高抽头向低抽头，阻抗降低P^2倍。
