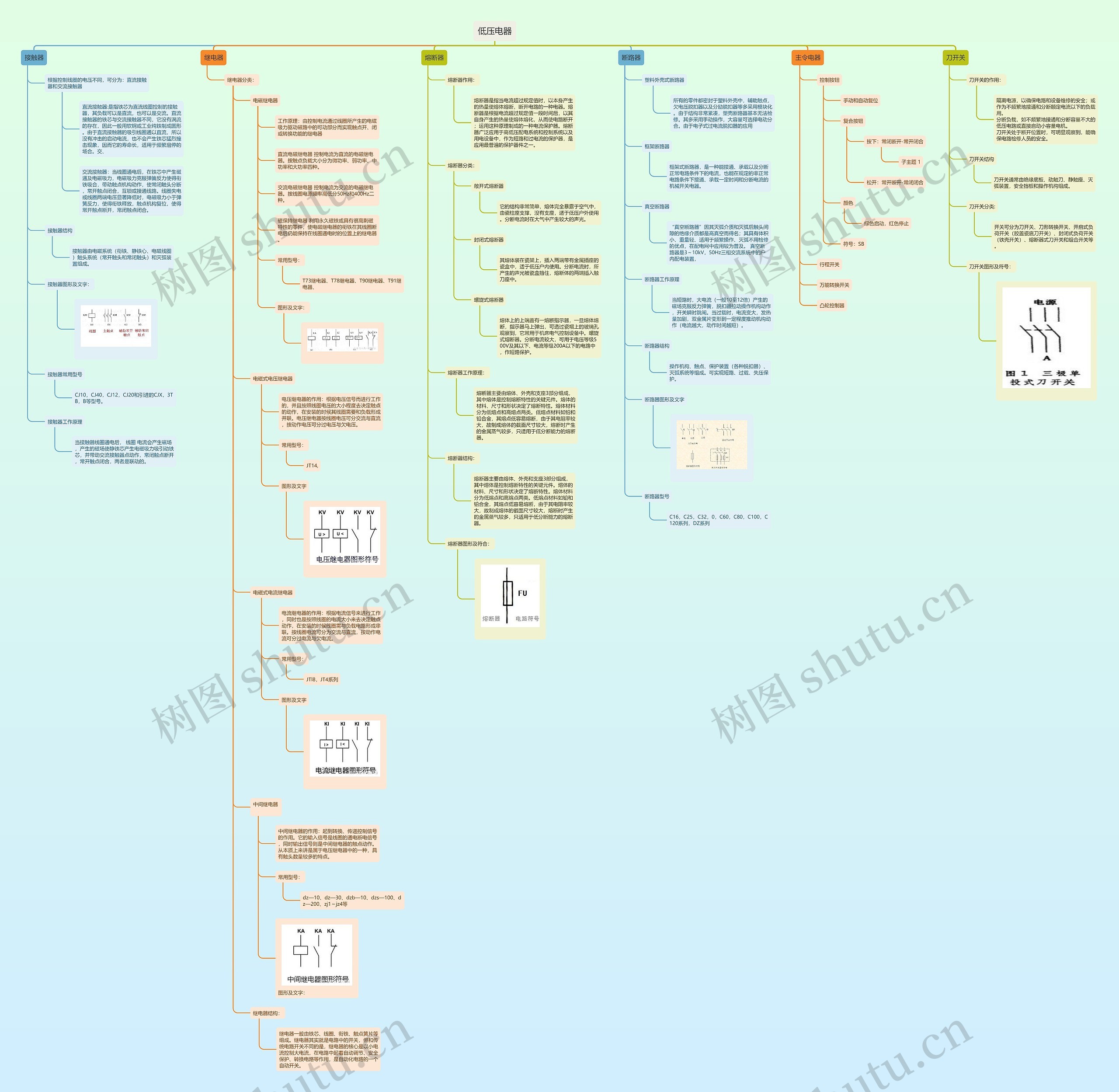

思维导图大纲

接触器

根据控制线圈的电压不同，可分为：直流接触器和交流接触器

直流接触器:是指铁芯为直流线圈控制的接触器，其负载可以是直流，也可以是交流。直流接触器的铁芯与交流接触器不同，它没有涡流的存在，因此一般用软钢或工业纯铁制成圆形。由于直流接触器的吸引线圈通以直流，所以没有冲击的启动电流，也不会产生铁芯猛烈撞击现象，因而它的寿命长，适用于频繁启停的场合。交、

交流接触器：当线圈通电后，在铁芯中产生磁通及电磁吸力，电磁吸力克服弹簧反力使得衔铁吸合，带动触点机构动作，使常闭触头分断，常开触点闭合，互锁或接通线路。线圈失电或线圈两端电压显著降低时，电磁吸力小于弹簧反力，使得衔铁释放，触点机构复位，使得常开触点断开，常闭触点闭合。

接触器结构

接触器由电磁系统（衔铁、静铁心、电磁线圈）触头系统（常开触头和常闭触头）和灭弧装置组成。

接触器图形及文字：

接触器常用型号

CJ10，CJ40，CJ12，CJ20和引进的CJX，3TB，B等型号。

接触器工作原理

当接触器线圈通电后，线圈电流会产生磁场，产生的磁场使静铁芯产生电磁吸力吸引动铁芯，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。

继电器

继电器分类：

电磁继电器

工作原理：由控制电流通过线圈所产生的电磁吸力驱动磁路中的可动部分而实现触点开、闭或转换功能的继电器

直流电磁继电器控制电流为直流的电磁继电器。按触点负载大小分为微功率、弱功率、中功率和大功率四种。

交流电磁继电器控制电流为交流的电磁继电器。按线圈电源频率高低分50Hz和400Hz二种。

磁保持继电器利用永久磁铁或具有很高剩磁特性的零件，使电磁继电器的衔铁在其线圈断电后仍能保持在线圈通电时的位置上的继电器。

常用型号：

T73继电器、T78继电器、T90继电器、T91继电器、

图形及文字：

电磁式电压继电器

电压继电器的作用：根据电压信号而进行工作的，并且按照线圈电压的大小程度去决定触点的动作，在安装的时候其线圈需要和负载形成并联。电压继电器按线圈电压可分交流与直流，按动作电压可分过电压与欠电压。

常用型号：

JT14,

图形及文字

电磁式电流继电器

电流继电器的作用：根据电流信号来进行工作，同时也是按照线圈的电流大小来去决定触点动作，在安装的时候线圈需与负载电路形成串联。按线圈电流可分为交流与直流，按动作电流可分过电流与欠电流。

常用型号：

JTl8，JT4系列

图形及文字

中间继电器

中间继电器的作用：起到转换、传递控制信号的作用。它的输入信号是线圈的通电断电信号，同时输出信号则是中间继电器的触点动作。从本质上来讲是属于电压继电器中的一种，具有触头数量较多的特点。

常用型号：

dz—10、dz—30、dzb—10、dzs—100、dz—200、zj1～jz4等

图形及文字：

继电器结构：

继电器一般由铁芯、线圈、衔铁、触点簧片等组成。继电器其实就是电路中的开关，但和传统电路开关不同的是，继电器的核心是以小电流控制大电流，在电路中起着自动调节、安全保护、转换电路等作用，是自动化电路的一个自动开关。

熔断器

熔断器作用：

熔断器是指当电流超过规定值时，以本身产生的热量使熔体熔断，断开电路的一种电器。熔断器是根据电流超过规定值一段时间后，以其自身产生的热量使熔体熔化，从而使电路断开；运用这种原理制成的一种电流保护器。熔断器广泛应用于高低压配电系统和控制系统以及用电设备中，作为短路和过电流的保护器，是应用最普遍的保护器件之一。

熔断器分类：

敞开式熔断器

它的结构非常简单，熔体完全暴露于空气中，由瓷柱座支撑，没有支座，适于低压户外使用。分断电流时在大气中产生较大的声光。

封闭式熔断器

其熔体装在瓷架上，插入两端带有金属插座的瓷盒中，适于低压户内使用。分断电流时，所产生的声光被瓷盒挡住，熔断体的两端插入触刀座中。

螺旋式熔断器

熔体上的上端盖有一熔断指示器，一旦熔体熔断，指示器马上弹出，可透过瓷帽上的玻璃孔观察到，它常用于机床电气控制设备中。螺旋式熔断器。分断电流较大，可用于电压等级500V及其以下、电流等级200A以下的电路中，作短路保护。

熔断器工作原理：

熔断器主要由熔体、外壳和支座3部分组成，其中熔体是控制熔断特性的关键元件。熔体的材料、尺寸和形状决定了熔断特性。熔体材料分为低熔点和高熔点两类。低熔点材料如铅和铅合金，其熔点低容易熔断，由于其电阻率较大，故制成熔体的截面尺寸较大，熔断时产生的金属蒸气较多，只适用于低分断能力的熔断器。

熔断器结构：

熔断器图形及符合：
