实习能拓展大学生的综合素质，培养适应型人才。实习是大学生拓展自身素质的主要载体之一，以下是小编整理的2022年测量实习报告，希望可以提供给大家进行参考和借鉴。

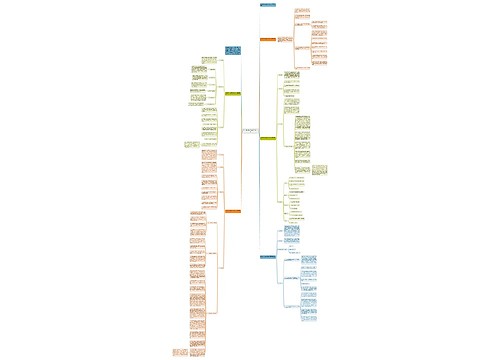

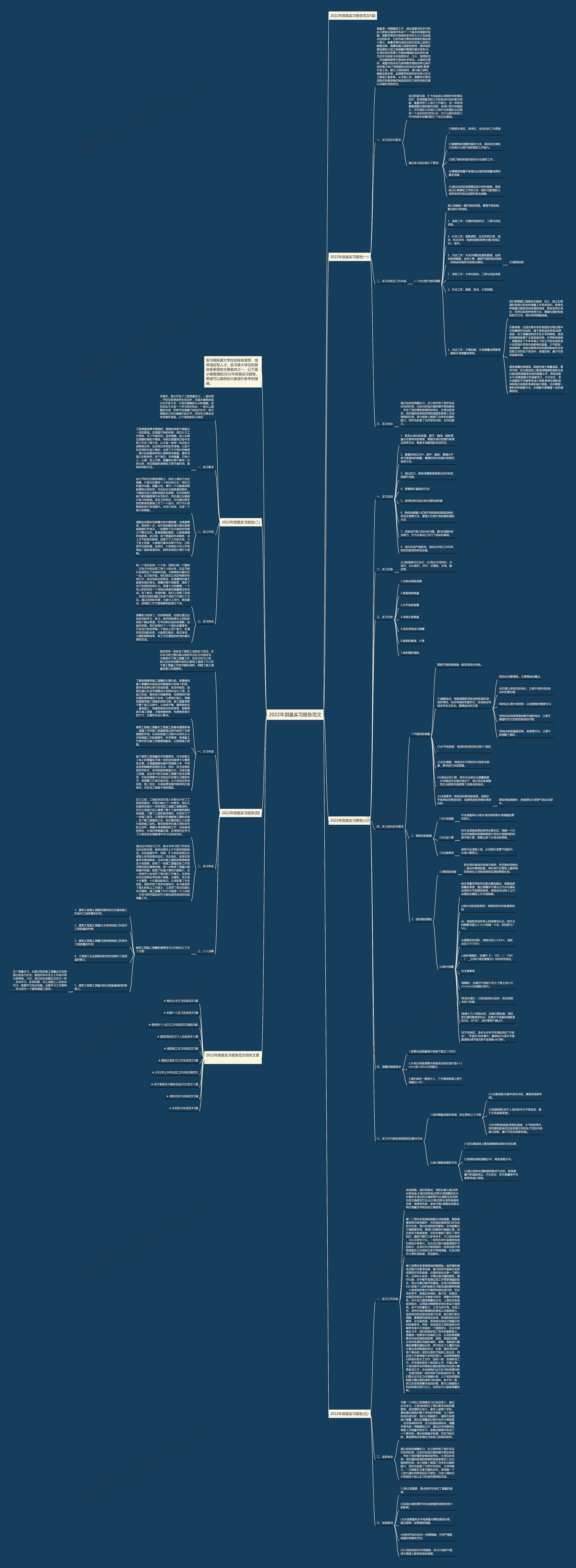

树图思维导图提供《2022年测量实习报告范文》在线思维导图免费制作，点击“编辑”按钮，可对《2022年测量实习报告范文》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：6af7876c668294e0b0fdc7f95e6c8436

思维导图大纲

2022年测量实习报告(一)

测量是一项精确的工作，通过测量学的学习和实习是我在脑海中形成了一个基本的测量学轮廓。测量学是研究地球的形状和大小以及地面点位的科学，它的内容主要包括测定和测设两个部分，测量学要完成的任务在宏观上是进行精密控制，测量和建立国家控制网，提供地形测绘图和大型工程测量所需要的基本控制;为空间科技和军事工作提供精确的坐标资料;做为技术手段参与对地球形状、大小、地壳形变，及地震预报等方面的科学研究。从微观方面讲，测量学的任务为按照要求测绘各种比例尺地形图;为各个领域提供定位和定向服务;管理开发土地，建立工程控制网，进行施工放样，辅助设备安装，监测建筑物变形的任务以及为工程竣工服务等。从本质上讲，测量学主要完成的任务就是确定地面目标在三维空间的位置以及随时间的变化。

一、实习目的与要求

其目的是巩固、扩大和加深从课堂所学的理论知识，获得测量实际工作的初步经验和基本技能，着重培养个人独立工作能力，进一步熟练掌握测量仪器的操作技能，提高计算和绘图能力，并对测绘小区域大比例尺地形图的全过程有一个全面和系统的认识，为今后解决实际工作中的有关测量问题打下坚实的基础。

通过实习应达到以下要求：

(1)熟悉水准仪、经纬仪、全站仪的工作原理。

(2)掌握地形测图的基本方法，具有初步测绘小区域大比例尺地形图的工作能力。

(3)能了解地形册归的内外业组织工作。

(4)掌握用测量平差理论处理控制测量成果的基本技能

(5)通过完成控制测量实际任务的锻炼，提高独立从事测绘工作的计划、组织与管理能力，培养良好的咱也品质和职业道德。

二、实习任务及工作内容

(一)大比例尺地形测图

每小组测绘一幅平面地形图。需要平面控制，敷设独立导线网。

1、准备工作：仪器的检验校正、工具与用品准备。

2、外业工作：踏勘测区、拟定布网方案、选点、标志点号、角度观测和距离丈量(导线边长)、定向。

3、内业工作：外业手簿的检查和整理、绘制控制网略图、坐标计算、编制平面控制成果表、绘制坐标格网与控制点展绘。

(2)高程控制

1、准备工作：水准仪检校、工具与用品准备。

2、外业工作：踏勘、选点、水准观测。

3、内业工作：手簿检查、水准测量成果整理、编制水准测量成果表。

我们要掌握工程建设在勘测、设计、施工和管理阶段进行的各种测量工作相关知识。熟悉各种测量仪器的结构原理和用途，熟练使用水准仪、经纬仪的各种使用方法，掌握仪器的检验和校正方法，明白各种测量误差。

仪器误差：这是仪器本身在制造的过程过程中它的精度所决定的，属于客观误差来源;观测误差：由于测量者的技术及水平的限制，造成的观测误差属于主观误差来源。外界影响误差：测量是处于外界环境之下的工作因此或多或少会受到外界条件的影响如温度、大气折射、地球曲率、地面沉降等多种因素的影响而这些因素又时时处于变动中，很难控制，属于可变动误差来源。

避免测量结果错误，限度的减少测量误差，要求作到：在仪器选择上要选择精度较高的合适仪器;提高测量者自身的测量水平，降低误差水平;距离测量中的温度改正、尺长改正，多次测量取平均值等来减少误差;熟悉仪器的使用和明白误差的来源和减少措施，还应掌握一套科学的测量方法，在测量中要遵循一定的测量原则。

三、实习体会

通过实际的测量实习，还让我学到了很多实实在在的东西，比如对实验仪器的操作更加熟练，学会了地形图的绘制和经纬仪，水准仪的使用，地形图的绘制和碎部的测量等课堂上无法做到的东西，很大程度上提高了动手和动脑的能力，同时也拓展了与同学的交际、合作的能力。

2022年测量实习报告(二)

学期末，我们开始了工程测量实习，一直在想，平时实验课虽然也有动手，但混水摸鱼的成分似乎更大些，只有些模糊的认识和理解。现在的实习又是一个学习的好机会，一定认认真真的完成，好将平时遗漏下的知识补齐，努力增强自己对仪器操作的水平。同时也为期末的考试做好准备。以下是我的实习报告

一、实习要求

工程测量是要求精确的，数据的误差不能超过一定的数值。在测量开始的时候，我们认为工作简单，为了节省时间，追求速度。加上仪器在测量时候的不精准，导致在测量的过程中出现了许多了差不多。认为每一段有一点点的小误差很正常，也没有过多的追求准确。以至于在后来的内业计算的，出现了不可弥补的错误，我们还抱着侥幸的心理想修改数据。最终也是以失败告终。终于明白，对待测量，只有小心，认真，加上仔细，测量的过程不能有一丝的马虎，保证数据的准确性才是节省时间，提高效率的方法。

二、实习内容

由于平时对仪器使用极少，有时上课自己也在偷懒，只是对仪器有一个初步的认识，明白它的基本功能。测量之初，调节一个仪器通常要耗费较长的时间，对全站仪也是极度的陌生。不能因为自己而影响团队的进程，在空闲的时候不断的翻阅课本补充知识，然后通过仪器进行练习和检验。在实习结束时，对仪器对课本的的熟悉程度都上升了一个层次。终于可以很熟练的进行各项操作。对自己来说，也是一个很大的鼓励。

画图应该是所有测量内容中最困难，也是最繁琐，耗时的一步。由开始的整体逐步细化到局部高程灯柱表示。一张图终于在大家的共同努力下整合完毕。看着满满的图纸，心里是满满的成就感。还记得，由于测量的内容颇多，加上天气的恶劣影响，连续下了几天的大雨，为了赶上进度，大家都打着伞在雨中作业，过程艰辛也很有趣，结束时，大家拿起大件小件的物品一起到食堂吃饭，那种愉悦的心情不可言喻。

三、实习体会

每一个组员都是一个个体，而我们是一个整体，只有充分的发挥了每个人的长处，在实习的过程里做足了足够的沟通，才能将我们融合在一起。实习的开始，我们组员之间没有做好协调工作，各自有各自的想法，在测量的时候大家都有很多意见，测量时都不明就里，测完了也不知道目的是什么。进度十分的缓慢，一个早上的时间连一个导线点角度的测量都没有完成。有了教训，吃饭时候，我们之间做了总结，对相互间的问题以及接下来的工作进行了讨论。通过这样的协调，大家分工合作，相互配合，后续的工作才能很顺利的进行下去。

测量实习结束了。时间很短暂，但我们通过这段时间的学习，练习，很好的将课本上的知识做到了融会贯通，对平时的内容加深理解，检验和巩固。我们还明白了一个团队的重要性，只有充分的发挥每一个组员之间了能力，处理好组员间的关系，大家相互配合，相互体谅，才能的提高效率，将工作在最短的时间内最完美的完成。

2022年测量实习报告(三)

一、实习目的

1、联系水准仪的安置、整平、瞄准，能够测量出任意两点的高差，掌握水准仪的操作使用及保养方法，熟悉水准路线的布设形式;

2、掌握经纬仪对中，整平，瞄准，掌握水平角与竖直角的测量，掌握经纬仪的操作使用及保养方法;

3、通过实习，熟练地掌握课堂理论知识和实践操作技能;

4、掌握钢尺量距的方法;

5、使用经纬仪和水准仪测绘地形图

6、熟练地掌握小区域平面控制和高程控制的布设及测算方法，掌握大比例尺地形图的测绘方法;

7、提高动手能力和分析问题、解决问题的综合能力，为今后参加工作打下坚实的基础;

8、逐步形成严谨务实、团结合作的工作作风和吃苦耐劳的劳动态度。

二、实习设备

ds3型微倾式水准仪、dj6型光学经纬仪、水准尺、30m钢尺、标杆、绘图纸、铅笔、橡皮等。

三、实习任务

1.控制点高程测量

2.竖直角度测量

3.水平角度测量

4.导线长度测量

5.闭合导线业内测量

6.数据的整理、计算

7.地形图的测绘

四、实习的内容与要求

1.平面控制测量

图根平面控制测量一般采用闭合导线。

(1)踏勘选点：根据测图的目的目的和测区的地形情况，拟定导线的布置形式，实地选定导线点并设立标志。踏勘选点时注意

l相邻点间要通视，方便测角和量边;

l点位要土质坚实的地方，以便于保存点的标志和安置仪器;

l导线边长要大致相等，以使测角的精度均匀;

l导线点应选择周围地势开阔的地点，以便于测图时充分发挥控制点的作用;

l导线点的数量要足够，密度要均匀，以便于控制整个测区。

(2)水平角观测：导线转角用经纬仪测2个测回。

(3)边长测量：导线边长可用经纬仪视距法测量，要求进行往返测量。

(4)导线成果计算：首先件检核外业测量数据，在观测成果合格的情况下，进行闭合差调整，然后由起算数据推算个控制点的坐标。

(5)注意事项：照准目标要消除视差，观测水平角用纵丝照准目标，观测竖直角用横丝照准目标。

读取竖盘读数时，竖盘指标水准管气泡必须居中。

2、高程控制测量

(1)外业测量

外业测量用ds3级水准仪按四等水准测量的要求进行。

(2)内业计算

在外业观测成果检核符合要求后，根据一个已知点的高程和观测高程进行闭合水准路线的成果平差计算，推算出各个水准点的高程。

(3)注意事项

读取中丝读数之前，必须使水准管气泡居中;水准尺要竖立。

3、地形图的测绘

(1)图纸的准备

首先用对角线法绘制方格网，然后展会控制点。展点后要做检查，用比例尺在图纸上量取相邻控制点之间的距离和实测距离相比较。

(2)碎步测量

碎步测量采用经纬仪配合量角器法，根据视距测量的原理，通过测量并计算出立尺点与测站点间的水平距离和高差，按极坐标法将个立尺点展绘在图纸上并注明高程。

a)碎步点的选取原则：地物取其外形轮廓希线转

点，地貌取其地形线上的坡度变化点。碎步点间隔要求图上2-3cm间隔一个点，即间距为15m。

b)测图时的间距：地物点应小于60m，地貌点应小于100m.

c)地形测图时，应遵守《1：500、1：1000、1：__比例尺地形图图示》中的有关规定。

d)注意事项

l测图时，仪器对中误差不应大于图上的0.05mmm(m为测图比例尺);

l安置仪器时，以较远控制点定向，较近控制点进行检查;

l每测十几个碎部点后，应做归零检查，用经纬仪重新瞄准定向点，检查水平读盘的读数是否为0。00'00"，其归零差不超过4';

l在平坦地区，条件允许时可采用经纬仪"平读法"。"平读法"的步骤为：瞄准标尺à读水平度盘读数à读平距à读中丝读数và计算h。

五、测量的精度要求

1.距离往返测量相对误差不超过1/3000;

2.水准仪高差测量中高差闭合差在容许值±12nmm或±40lmm范围内;

3.测内角时一测回中上、下半测回角值之差不得超过±40``。

六、实习中引起的误差原因及解决方法

1.各种测量误差的来源，其主要有三个方面

(1).仪器误差(仪器本身所决定，属客观误差来源)。

(2)观测误差(由于人员的技术水平而造成，属于主观误差来源)。

(3)外界影响误差(受到如温度、大气折射等外界因素的影响而这些因素又时时处于变动中而难以控制，属于可变动误差来源)。

2.减少测量误差的方法

(1)在仪器选择上要选择精度较高的合适仪器。

(2)提高自身的测量水平，降低误差水平。

(3)通过各种处理数据的数学方法如：距离测量中的温度改正、尺长改正，多次测量取平均值等来减少误差。

2022年测量实习报告(四)

我和同学一起参加了建筑工地的实习活动，这次实习的主要内容与我的毕业论文内容有关，主要是关于施工测量工作。在这次实习之前，我已经在学校图书馆和互联网上查阅了不少关于施工测量工作的书籍和资料，明确了施工测量的意义和重要性。

一、实习内容

了解房屋建筑施工测量的主要内容。房屋建筑施工测量的内容包括在勘测设计的各个阶段，要求有各种比例尺的地形图，供总体规划、选择位置以及总平面图设计和竖向设计之用。在施工阶段，要将设计的建筑物、构筑物的平面位置和高程测设于实地，以便进行施工，明确房屋建筑施工测量的具体过程。施工测量贯穿于整个施工过程中。从场地平整、建筑物定位、基础施工，到建筑物构件的安装等，都需要进行施工测量，才能使建筑物、构筑物各部分的尺寸、位置符合设计要求。

建筑工程施工测量对工程施工质量有重要影响，测量工作在施工质量管理过程中起到了非常重要的作用。在实际的施工过程中必须充分认识到测量工作的重要性，科学管理，使测量工作更好的为施工质量管理服务，以提高施工质量。

鉴于建筑工程测量技术的重要性，对当前施工工地上的测量技术做一定的总结显得十分重要和必要。从测量精度和操作简便度入手，不断改进更精确更简便的方法。同时，应当运用新的科学技术，来寻找新的测量方法。为保证施工质量，还应该不断总结施工测量中的注意事项，切实在测量中注意到这些容易出问题的环节，使测量工作真正做到位。从中总结出现场放样，施工定位、水准测量等操作程序的注意事项。并在施工测量中得到落实。

二、实习体会

实习之初，工地的项目负责人向我们介绍了工程项目概况，对我们提出了一些要求。他们又给提供给我们一些有用的工地施工测量资料。在办公室我们还认真看了整个工程的建筑图和结构图，了解了工程的具体情况，并且学习了一些施工规范，以便更好的理解施工图纸内容。在了解工程图纸之后，我们随同施工人员进行现场施工放样。既有很简单但是又很有讲究的立标杆，弹墨斗等很基础的工作，也有使用经纬仪、水准仪等测量仪器，后来我们还学习了以前没有在测量课中学习过的全站仪。

通过这次的实习工作，我从中学习到了好多实实在在的东西，很多在课本上不可能学到的知识。在实践操作中，巩固、扩大和加深我们从课堂上所学的理论知识。对水准仪、经纬仪的操作也更加熟练，还有对施工图纸的熟悉程度也大有提高，获得了一些施工测量实际工作的宝贵经验和重要技能。进一步熟练了测量仪器的操作技能，提高了快速计算和识图能力，在一些细节小处培养了我们的工作能力。这些知识往往是我在学校很少接触、注意的，但又是十分重要、十分基础的知识。从而积累了许多经验，使我学到了很多实践知识。实习既培养了我们的独立工作能力，又发挥了我们的团队合作精神。施工测量工作不可能靠一个人完成，只有与同学团结合作才能快速而高效的完成测量工作。

三、个人见解

建筑工程施工测量的重要性可以归纳为以下五个方面：

1、建筑工程施工测量在建筑定位及基础施工阶段对工程质量的作用;

2、建筑工程施工测量在主体结构施工阶段对工程质量的作用;

3、建筑工程施工测量在装饰装修施工阶段对工程质量的作用;

4、工程施工及运营期间的变形观测对工程质量的意义;

5、建筑工程施工测量对防治质量通病的积极意义。

这个测量实习，也是对我的施工测量论文实践部分的有力补充，相信对毕业论文工作有非常大的帮助。今后，我们还应该像这次实习一样，多多学习，多多积累，向工地施工人员多多学习，既要学习知识技能，也要学习工作精神，早日成为一个建筑测量工程师。

2022年测量实习报告(五)

一、实习工作内容

实地探勘，选好控制点，领取仪器工具;经纬仪的检验;水准仪的检验;四等水准测量的实习步骤及水准仪的正确使用方法;测回法及经纬仪的正确使用方法;业计算(四等水准的高差闭合差，角度闭合差，坐标计算);根据坐标展点;碎步测量及平板仪的正确使用。

第一二周任务是高程测量及导线测量。高程测量简单而容易操作，方位角的确定我们采用坐标方位角，我们完成的快而顺利。导线测量由于精度要求高，要进行较繁杂的数据处理，但这些并不影响进度，任何时候都不要忘了课本知识，遇到问题可以参考课本，可以询问老师，可以与同学讨论。一系列的动作是高效完成任务的必要条件。在完成过程中借鉴课堂学习的知识，这项任务中前期我和一位组员进行高程测量配合其他组员参与导线测量，在全过程中计算各项数据，受益颇丰。

第三四周任务是局部地形图测绘。地形图的测绘对跑尺员要求较高，跑尺的好坏直接关系到成果的好坏和进度。仪器的架设也是一门硬功夫，必须扎扎实实，才能达到交融的极致。操作仪器，对中整平观测记录工作贯穿测量的始末，务必注重对细节的重视。这项任务需要我们小组每个人的积极配合才能完成的顺利快捷，小组成员积极合作最终快速完成任务。在这项任务中，我做过协调员、跑尺员、检查员、绘图员即每项工作都参与其中，测量中辛劳难免，却不足以阻碍测量的步伐，上周的任务是放控制点，这周虽对精度要求相对来说不是很高，由于任务量较大，工作马虎不得。完成之后，自然对地形图测绘的感性认识提高很大，选导线点的经验也有很大长进，我们进行联合测图，最重要的是相互协调，体现团体的合作精神，这也是优质、高效地完成这次测量任务的前提条件。同样，各组组员之间的团体合作精神也是不可忽视的一个重要部分，在此次测量实习中，我们更是体现了其中的重要意义。测量是一项要求比较高的工作，必须按照测量要求完成各测段的距离、高程、高差的测量，还得对各测区范围的地形、地物、地貌进行精确的测量和描绘出来，其中包含了大量的内业计算及各种数据的校对、处理、复核;同时把各个测点按一定的比例在方格网上放出来，而这些工作都得差不多同时进行，这就更需要我们各组员的分工合作，团结一致，协调各项工作，并全理安排各个组员的工作，尽量让每一个组员都学会并熟悉仪器的使用和内业的计算等各项工作，这也是我们这次实习的首要目的，也是对前面一段时间学习的检验和补充。我们要从这次实习中查漏补缺，以个组员的基础和能力都达到巩固学习的目的。各不尽一致，所以在安排测量任务的时候，就可以根据各人的实际情况进行分工，这样还可以提高测量效率。

二、收获体会

为期一个月的工程测量实习已经结束了，通过这次实习，让我深刻明白了理论联系实际的重要性。虽然测区比较大，基本上是整个学校，测绘图也是我们整个学校的平面图，为了能尽快地完成任务，我们小组星期六、星期天加班进行测量，我们在测量的过程中也并不感到累，也没有感到辛苦，反而还能自得其乐。测量学首先是一项精确的工作，通过在学校期间在课堂上对测量学的学习，使我在脑海中形成了一个基本的、理论的测量学轮廓，而实习的目的，就是要将这些理论与实际工程联系起来。

通过实际的测量实习，还让我学到了很多实实在在的东西，比如对实验仪器的操作更加熟练，学会了地形图的绘制和经纬仪，水准仪的使用，地形图的绘制和碎部的测量等课堂上无法做到的东西，很大程度上提高了动手和动脑的能力，同时也拓展了与同学的交际、合作的能力。一次测量实习要完整的做完，单单靠一个人的力量和构思是远远不够的，只有小组的合作和团结才能让实习快速而高效的完成。

三、经验教训

(1)展点很重要，展点的好坏决定了测量的速度;

(2)实验仪器的整平对实验数据的误差有很大的影响;

(3)水准测量和水平角测量均需检查闭合差，超过差限一定要重新测量;

(4)使用平板仪定向一定要精确，不然严重影响图形的整体方位;

(5)小组成员的合作很重要，实习小组的气氛很大程度上影响实验的进度。
