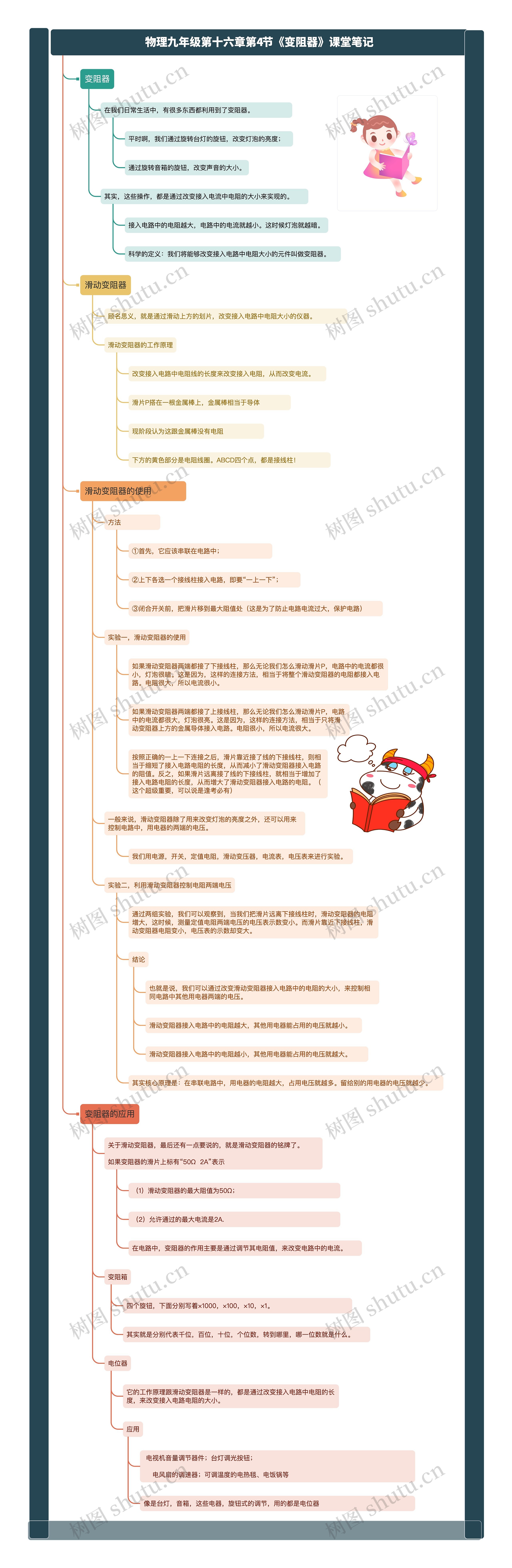

物理九年级第十六章第4节《变阻器》课堂笔记思维导图

二硫碘化钾

2023-05-03

浏览量: 11

物理

九年级

变阻器

讲述了物理九年级第十六章第4节《变阻器》课堂笔记

树图思维导图提供《物理九年级第十六章第4节《变阻器》课堂笔记》在线思维导图免费制作，点击“编辑”按钮，可对《物理九年级第十六章第4节《变阻器》课堂笔记》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：7e85e07a01b3874b33dfc76114b28b65

思维导图大纲

变阻器

在我们日常生活中，有很多东西都利用到了变阻器。

平时啊，我们通过旋转台灯的旋钮，改变灯泡的亮度；

通过旋转音箱的旋钮，改变声音的大小。

其实，这些操作，都是通过改变接入电流中电阻的大小来实现的。

接入电路中的电阻越大，电路中的电流就越小。这时候灯泡就越暗。

科学的定义：我们将能够改变接入电路中电阻大小的元件叫做变阻器。

滑动变阻器

顾名思义，就是通过滑动上方的划片，改变接入电路中电阻大小的仪器。

滑动变阻器的工作原理

改变接入电路中电阻线的长度来改变接入电阻，从而改变电流。

滑片P搭在一根金属棒上，金属棒相当于导体

现阶段认为这跟金属棒没有电阻

下方的黄色部分是电阻线圈。ABCD四个点，都是接线柱！

滑动变阻器的使用

方法

①首先，它应该串联在电路中；

②上下各选一个接线柱接入电路，即要“一上一下”；

③闭合开关前，把滑片移到最大阻值处（这是为了防止电路电流过大，保护电路）

实验一，滑动变阻器的使用

如果滑动变阻器两端都接了下接线柱，那么无论我们怎么滑动滑片P，电路中的电流都很小，灯泡很暗。这是因为，这样的连接方法，相当于将整个滑动变阻器的电阻都接入电路。电阻很大，所以电流很小。

如果滑动变阻器两端都接了上接线柱，那么无论我们怎么滑动滑片P，电路中的电流都很大，灯泡很亮。这是因为，这样的连接方法，相当于只将滑动变阻器上方的金属导体接入电路。电阻很小，所以电流很大。

按照正确的一上一下连接之后，滑片靠近接了线的下接线柱，则相当于缩短了接入电路电阻的长度，从而减小了滑动变阻器接入电路的阻值。反之，如果滑片远离接了线的下接线柱，就相当于增加了接入电路电阻的长度，从而增大了滑动变阻器接入电路的电阻。（这个超级重要，可以说是逢考必有）

一般来说，滑动变阻器除了用来改变灯泡的亮度之外，还可以用来控制电路中，用电器的两端的电压。

我们用电源，开关，定值电阻，滑动变压器，电流表，电压表来进行实验。

实验二，利用滑动变阻器控制电阻两端电压

通过两组实验，我们可以观察到，当我们把滑片远离下接线柱时，滑动变阻器的电阻增大，这时候，测量定值电阻两端电压的电压表示数变小。而滑片靠近下接线柱，滑动变阻器电阻变小，电压表的示数却变大。

结论

也就是说，我们可以通过改变滑动变阻器接入电路中的电阻的大小，来控制相同电路中其他用电器两端的电压。

滑动变阻器接入电路中的电阻越大，其他用电器能占用的电压就越小。

滑动变阻器接入电路中的电阻越小，其他用电器能占用的电压就越大。

其实核心原理是：在串联电路中，用电器的电阻越大，占用电压就越多。留给别的用电器的电压就越少。

变阻器的应用

关于滑动变阻器，最后还有一点要说的，就是滑动变阻器的铭牌了。如果变阻器的滑片上标有“50Ω 2A”表示

（1）滑动变阻器的最大阻值为50Ω；

（2）允许通过的最大电流是2A.

在电路中，变阻器的作用主要是通过调节其电阻值，来改变电路中的电流。

变阻箱

四个旋钮，下面分别写着×1000，×100，×10，×1。

其实就是分别代表千位，百位，十位，个位数，转到哪里，哪一位数就是什么。

电位器

它的工作原理跟滑动变阻器是一样的，都是通过改变接入电路中电阻的长度，来改变接入电路电阻的大小。

应用

电视机音量调节器件；台灯调光按钮；电风扇的调速器；可调温度的电热毯、电饭锅等

像是台灯，音箱，这些电器，旋钮式的调节，用的都是电位器
