施工管理的组织基本介绍

树图思维导图提供《施工管理的组织思维导图》在线思维导图免费制作，点击“编辑”按钮，可对《施工管理的组织思维导图》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：517c6f5197d946929988c9bc7ff93a55

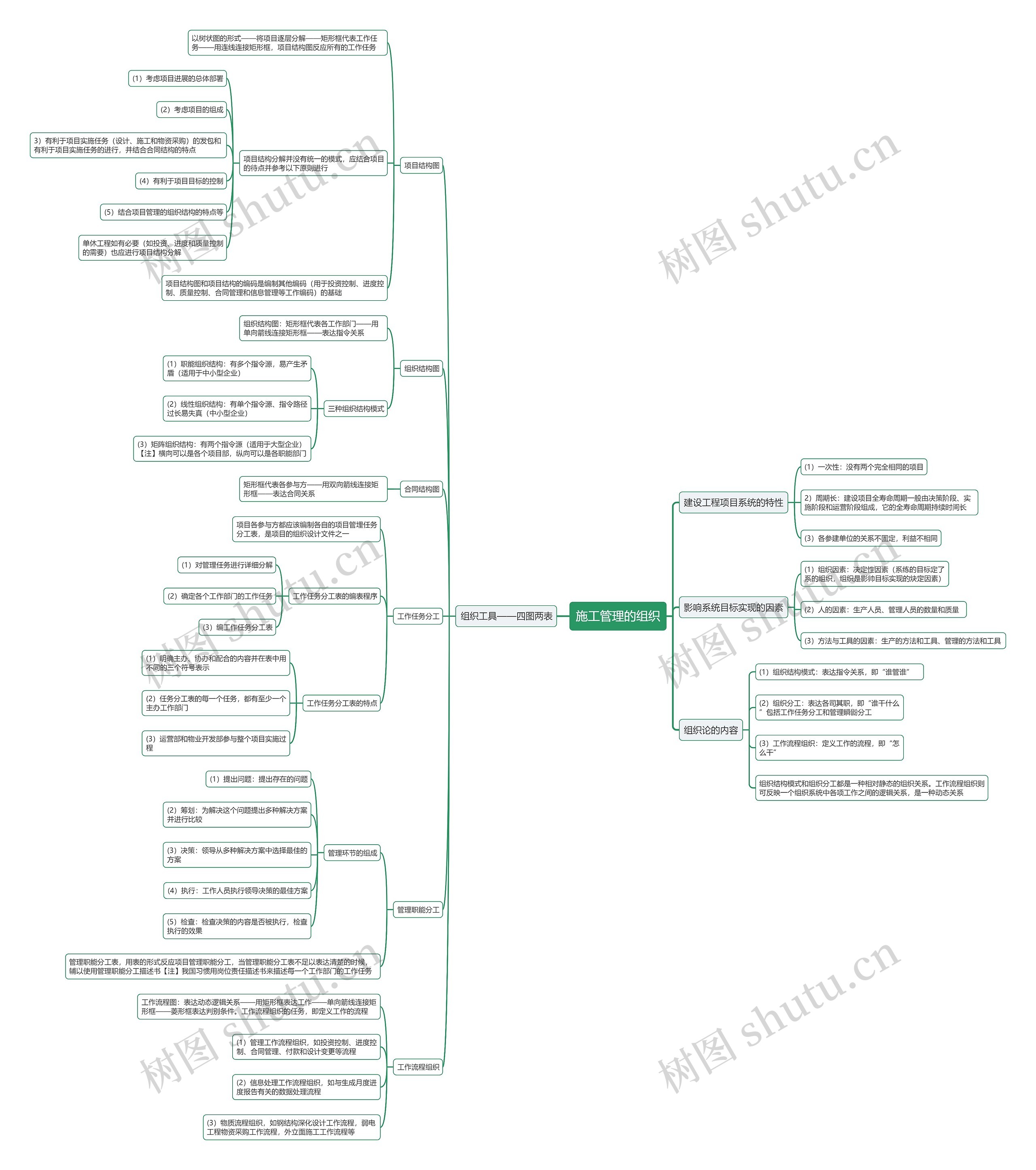

思维导图大纲

建设工程项目系统的特性

(1）一次性：没有两个完全相同的项目

2）周期长：建设项目全寿命周期一般由决策阶段、实施阶段和运营阶段组成，它的全寿命周期持续时间长

(3）各参建单位的关系不固定，利益不相同

组织工具——四图两表

项目结构图

以树状图的形式——将项目逐层分解——矩形框代表工作任务——用连线连接矩形框，项目结构图反应所有的工作任务

项目结构分解并没有统一的模式，应结合项目的待点并参考以下原则进行

(1）考虑项目进展的总体部署

(2）考虑项目的组成

3）有利于项目实施任务（设计、施工和物资采购）的发包和有利于项目实施任务的进行，并结合合同结构的特点

(4）有利于项目目标的控制

(5）结合项目管理的组织结构的特点等

单休工程如有必要（如投资、进度和质量控制的需要）也应进行项目结构分解

项目结构图和项目结构的编码是编制其他编码（用于投资控制、进度控制、质量控制、合同管理和信息管理等工作编码）的基础

组织结构图

组织结构图：矩形框代表各工作部门——用单向箭线连接矩形框——表达指令关系

三种组织结构模式

(1）职能组织结构：有多个指令源，易产生矛盾（适用于中小型企业）

(2）线性组织结构：有单个指令源、指令路径过长易失真（中小型企业）

(3）矩阵组织结构：有两个指令源（适用于大型企业）【注】横向可以是各个项目部，纵向可以是各职能部门

合同结构图

矩形框代表各参与方——用双向箭线连接矩形框——表达合同关系

工作任务分工

项目各参与方都应该编制各自的项目管埋任务分工表，是项目的组织设计文件之一

工作任务分工表的编表程序

(1）对管理任务进行详细分解

(2）确定各个工作部门的工作任务

(3）编工作任务分工表

工作任务分工表的特点

(1）明确主办、协办和配合的内容并在表中用不同的三个符号表示

(2）任务分工表的每一个任务，都有至少一个主办工作部门

(3）运营部和物业开发部参与整个项目实施过程

管理职能分工

管理环节的组成

(1）提出问题：提出存在的问题

(2）筹划：为解决这个问题提出多种解决方案并进行比较

(3）决策：领导从多种解决方案中选择最佳的方案

(4）执行：工作人员执行领导决策的最佳方案

(5）检查：检查决策的内容是否被执行，检查执行的效果

管理职能分工表，用表的形式反应项目管理职能分工，当管理职能分工表不足以表达清楚的时候，辅以使用管理职能分工描述书【注】我国习惯用岗位责任描述书来描述每一个工作部门的工作任务

工作流程组织

工作流程图：表达动态逻辑关系——用矩形框表达工作——单向箭线连接矩形框——菱形框表达判别条件。工作流程组织的任务，即定义工作的流程

(1）管理工作流程组织，如投资控制、进度控制、合同管理、付款和设计变更等流程

(2）信息处理工作流程组织，如与生成月度进度报告有关的数据处理流程

(3）物质流程组织，如钢结构深化设计工作流程，弱电工程物资采购工作流程，外立面施工工作流程等

影响系统目标实现的因素

(1）组织因素：决定性因素（系练的目标定了系的组织，组织是影帅目标实现的炔定因素）

(2）人的因素：生产人员、管理人员的数量和质量

(3）方法与工具的因素：生产的方法和工具、管理的方法和工具

组织论的内容

(1）组织结构模式：表达指令关系，即“谁管谁”

(2）组织分工：表达各司其职，即“谁干什么”包括工作任务分工和管理瞬鼢分工

(3）工作流程组织：定义工作的流程，即“怎么干”

组织结构模式和组织分工都是一种相对静态的组织关系。工作流程组织则可反映一个组织系统中各项工作之间的逻辑关系，是一种动态关系
